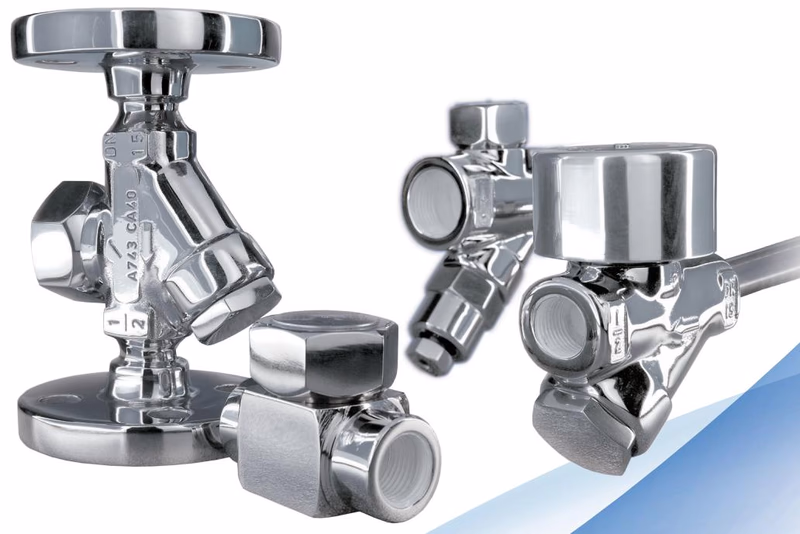

Термодинамические конденсатоотводчики серии TD от Спиракс Сарко Spirax Sarco: комплексное техническое руководство ​

Впервые представленные в 1950 году, термодинамические конденсатоотводчики серии TD от Спиракс Сарко Spirax Sarco представляют более 70 лет инженерного совершенствования. Разработанные для работы в тяжелых условиях паровых систем, эти конденсатоотводчики отличаются прочной конструкцией, способной работать при давлении до 250 бар. Свыше 6 000 000 единиц поставлено по всему миру, серия TD является одной из наиболее широко используемых семей термодинамических конденсатоотводчиков в отрасли.

Характеристики отдельных моделей и рекомендации по подбору представлены в каталоге термодинамических конденсатоотводчиков Спиракс Сарко Spirax Sarco.

Основные характеристики и преимущества ​

Непрерывное совершенствование серии TD привело к созданию чрезвычайно долговечного конденсатоотводчика, подходящего практически для любых требовательных паровых применений. Ключевые преимущества включают:

• Компактность и малый вес: Снижает затраты на установку и требования к пространству.
• Уникальный трехотверстичный выходной патрубок: Обеспечивает идеальную работу диска и равномерные характеристики расхода, продлевая срок службы изделия и устраняя необходимость замены седла.

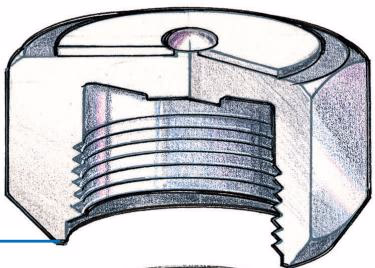

• Острое седло: Не требует прокладок и эффективно предотвращает утечки.
• Одна подвижная часть: Внутренний стальной диск обеспечивает надежную работу при минимальном обслуживании.
• Устойчивость: Высокая устойчивость к перегреву, гидравлическим ударам, замерзанию и вибрации. Характерный «щелчок» при закрытии позволяет легко убедиться в нормальной работе.

Дополнительные принадлежности ​

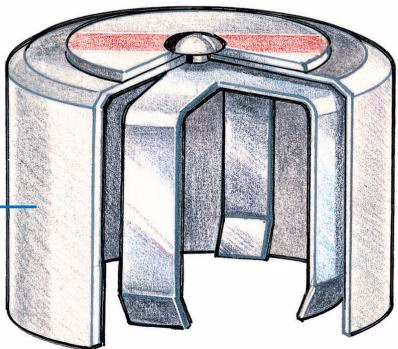

• Теплоизоляционная крышка: Защищает от чрезмерных потерь тепла и быстрого циклирования, вызванных низкими температурами, ветром или дождем (особенно при наружной установке).
• Продувочный клапан: Позволяет производить встроенную очистку встроенного фильтра.
• Диск против связывания воздуха: Предотвращает связывание воздуха при запуске, когда присутствуют большие объемы воздуха.

Принцип работы ​

1. Запуск: Давление на входе поднимает диск, немедленно сбрасывая охлажденный конденсат и воздух.
2. Вспенивание: Горячий конденсат, протекающий через конденсатоотводчик, вспенивается во вторичный пар. Высокоскоростной пар создает зону низкого давления под диском, притягивая его к седлу.
3. Закрытие: Вторичный пар накапливается в камере над диском, прижимая диск к внутреннему кольцу (закрывая вход) и к внешнему кольцу (уплотняя камеру).
4. Повторный цикл: По мере конденсации вторичного пара над диском давление падает. Диск снова поднимается, сбрасывая конденсат, и цикл повторяется.

Обзор моделей и технические характеристики ​

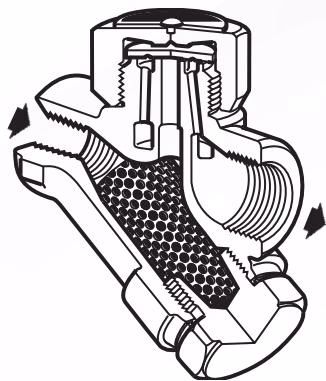

TD16 ​

• Подключение: Резьбовое (BSP/NPT) 1/2", 3/4", 1" или фланцевое (DN15, 20, 25).
• Конструкция: Встроенный фильтр, корпус из нержавеющей стали ASTM A743 Gr. CA 40F.
• Ограничения: Проект PN25; макс. рабочее давление (PMO) 16 бар изб.; макс. рабочая температура (TMO) 300°C.

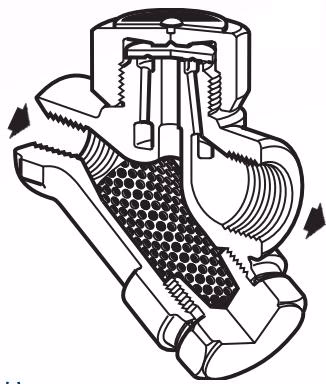

TD25 ​

• Подключение: Резьбовое (1/2", 3/4", 1") или фланцевое (EN1092/ISO7005 PN25).
• Конструкция: Встроенный фильтр, корпус из нержавеющей стали.
• Ограничения: Проект PN40; макс. рабочее давление (PMO) 25 бар изб.; макс. рабочая температура (TMO) 400°C.

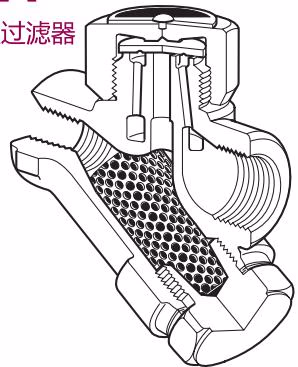

Серия TD42 (TD42L, TD42LA, TD42H, TD42HA, TD42S2) ​

• Подключение: Резьбовое или под приварку встык (BS 3799 Class 3000).
• Конструкция: Встроенный фильтр. На отдельных моделях применяется химическое никелирование (ENP). Модели с суффиксом «A» имеют диск против связывания воздуха.
• Ограничения: Проект PN63 / ANSI 300; макс. рабочее давление (PMO) 42 бар изб.; макс. рабочая температура до 400°C.

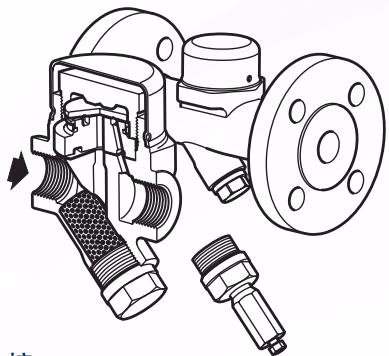

TDC46M и TDS46M ​

• Подключение: Резьбовое, под приварку встык или цельный фланец (EN1092 PN40/PN100, ASME Class 150/300/600).
• Конструкция: Доступен с опциональным встроенным продувочным клапаном BDV1. TDC46M имеет корпус из углеродистой стали; TDS46M использует корпус из нержавеющей стали.

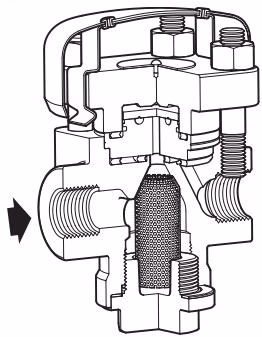

TD62M и TD62LM ​

• Подключение: Резьбовое (NPT) или под приварку встык (ANSI B 16.11 Class 3000).
• Конструкция: Корпус из легированной стали (ASTM A217 Gr. WC 6) с фильтром из нержавеющей стали 100 меш.
• Ограничения: Проект ANSI 600; макс. рабочее давление (PMO) 62 бар изб. при 482°C.

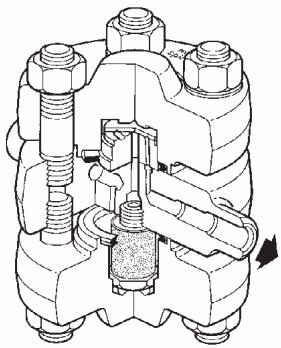

TD120M ​

• Подключение: Под приварку встык, сварной встык (Schedule 160) или фланцевое (до PN250/ANSI 1500).
• Конструкция: Экстремальная способность высокого давления с корпусом из легированной стали ASTM A182 F22 и спеченным фильтром из нержавеющей стали.
• Ограничения: Проект PN250; макс. рабочее давление (PMO) 250 бар изб. при 300°C; макс. рабочая температура (TMO) 550°C при 80 бар изб.

Типичные области применения ​

Конденсатоотводчики серии TD универсальны и высоконадежны для различных применений:

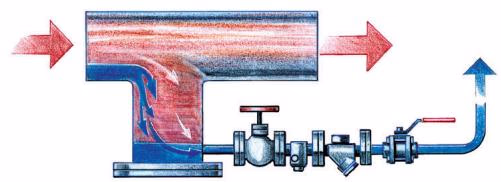

Дренаж паровых магистралей: Эффективный сброс конденсата из паровых распределительных магистралей предотвращает гидравлические удары и улучшает общее качество пара.

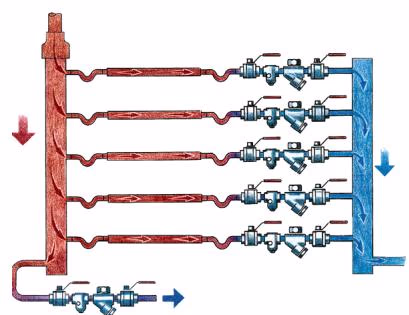

Прессовое оборудование и технологические установки: Быстрое и эффективное удаление конденсата обеспечивает поддержание требуемых технологических температур непрерывно, сокращая отходы продукции и поддерживая оптимальную теплопередачу.

(Примечание: Для атмосферных сбросов на выходе можно установить диффузор типа DFI для снижения шума и скорости сброса.)
