Управляющая головка Бюркерт (BURKERT) Тип 8695 предназначена для децентрализованной автоматизации пневматических технологических клапанов ELEMENT Тип 21xx с небольшими номинальными диаметрами. Положение клапана регистрируется с помощью бесконтактного аналогового сенсорного элемента, который автоматически определяет и сохраняет конечное положение клапана с помощью функции обучения (Teach) во время запуска. Встроенный пилотный клапан управляет пневмоприводами одностороннего или двустороннего действия.
Конструкция управляющей головки и пневмопривода специально адаптирована к требованиям гигиенических технологических сред и обеспечивает внутреннюю прокладку каналов пилотного воздуха без внешних трубопроводов. Помимо электрической обратной связи по положению, состояние устройства отображается непосредственно на самой управляющей головке с помощью цветных светодиодов. В качестве опции доступен коммуникационный интерфейс AS-Interface.
Ключевые особенности
- Бесконтактная индуктивная регистрация положения клапана (функция Teach)
- Цветной светодиодный индикатор состояния
- Встроенный канал пилотного воздуха в пневмоприводе
- AS-Interface, IO-Link, системная шина Bürkert (büS)
- Сертификат ATEX II кат. 3G/D
Общие технические данные
| Характеристика | Спецификация |
|---|---|
| Материал корпуса | PPS, нержавеющая сталь |
| Материал уплотнения | EPDM |
| Материал крышки | PC |
| Настройка конечного положения | Автоматически через функцию обучения или вручную |
| Аналоговый датчик положения | Индуктивный (бесконтактный) с самонастраивающимися точками переключения (PNP) |
| Диапазон хода линейного привода | 2.5...32 мм |
| Управляющая среда | Нейтральные газы, воздух, класс качества согласно ISO 8573-1 |
| Давление питания | 0...7 бар (должно быть на 0.5...1 бар выше минимального требуемого давления управления) |
| Подключение пилотного воздуха | Резьбовое соединение G 1/8, нержавеющая сталь |
| Расход воздуха | 7 л/мин (для подачи и сброса) |
| Серия/размер привода | Тип 21xx, привод ∅ 50 мм |
| Температура окружающей среды | -10...+55 °C (с пилотным клапаном), -20...+60 °C (без пилотного клапана) |
| Степень защиты | IP65/IP67 согласно EN 60529, 4X согласно стандарту NEMA 250 |
Сертификаты и соответствие
- ATEX: II 3D Ex tc IIIC T135 °C Dc / II 3G Ex ec IIC T4 Gc (BVS ATEX E 008 X)
- IECEx: Ex tc IIIC T135 °C Dc / Ex ec IIC T4 Gc (IECEx BVS 14.0009 X)
- Северная Америка: Сертификат cULus E238179; FM Взрывозащита повышенной безопасности для Класса I, Зоны 2.
- CCC: Подходит для импорта и использования во взрывоопасных зонах в Китае.

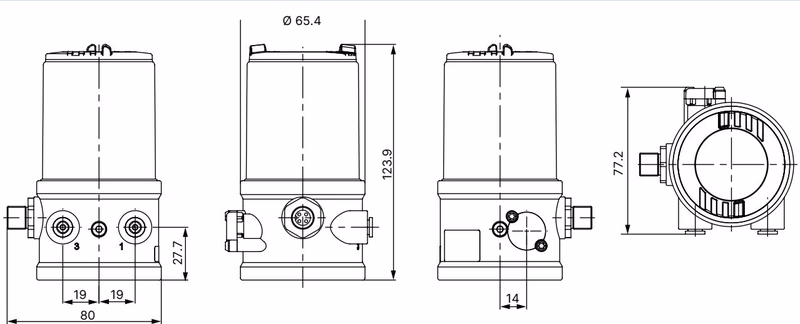

Размеры
Электрические подключения
Без полевой шины 24 В пост. тока
Круглый штекер M12, 8-контактный
| Контакт | Описание | Конфигурация |
|---|---|---|
| 1 | Концевой выключатель верхний | IN 1 (=Top) |
| 2 | Концевой выключатель нижний | IN 2 (=Bot) |
| 3 | Напряжение питания | GND |
| 4 | Напряжение питания + | 24 В пост. тока |
| 5 | Блок управления клапаном + | Valve + |
| 6 | Блок управления клапаном - | Valve - |
| 7 | - | Не используется |
| 8 | - | Не используется |
Подключение AS-Interface
Круглый штекер M12, 4-контактный
| Контакт | Описание | Назначение |
|---|---|---|
| 1 | Шина + | Кабель шины AS-Interface + |
| 2 | NC | Не назначено |
| 3 | Шина - | Кабель шины AS-Interface - |
| 4 | NC | Не назначено |
Установка продукта

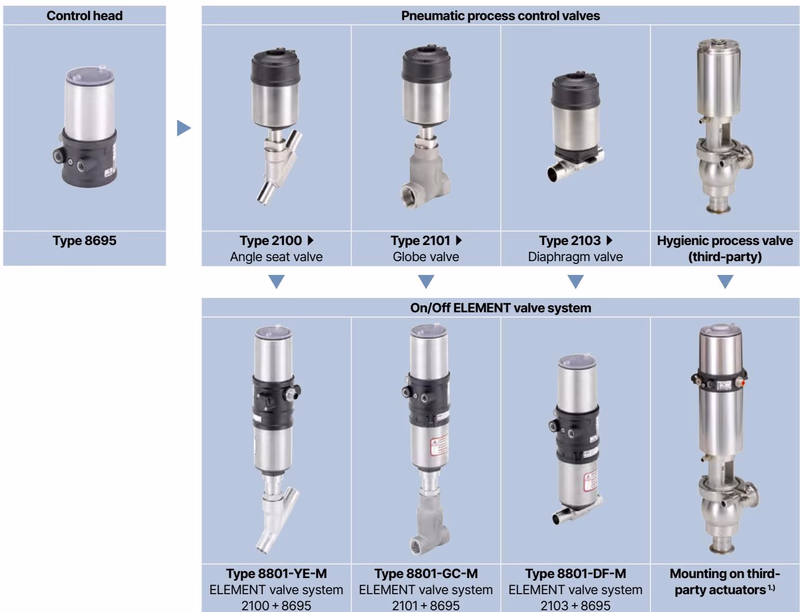

Варианты комбинации с пневматическими клапанами ELEMENT
Децентрализованная автоматизированная система клапанов состоит из управляющей головки Тип 8695 и технологического клапана ELEMENT Тип 21xx, размер привода 50 мм.
ОПАСНОСТЬ
Опасность травмирования из-за высокого давления в оборудовании/устройстве. Перед началом работ на оборудовании или устройстве отключите давление и сбросьте давление в линиях. Опасность поражения электрическим током. Перед началом работ на оборудовании или устройстве отключите электропитание и заблокируйте его от повторного включения.
Функция обучения (Калибровка конечного положения)
Функция обучения (Teach) может использоваться для автоматического определения и считывания конечных положений клапана.
ПРИМЕЧАНИЕ
Поломка пневматических соединительных элементов из-за вращательного удара. При откручивании и закручивании прозрачной крышки держитесь не за пневмопривод технологического клапана, а за соединительный корпус.
Хронологическое описание функции обучения:
- Нижнее положение считывается внутренне.
- Пилотный клапан переключается.
- Пневмопривод автоматически перемещается в верхнее положение.
- Верхнее положение считывается внутренне.
- Пилотный клапан выключается.
- Пневмопривод возвращается в исходное положение.
