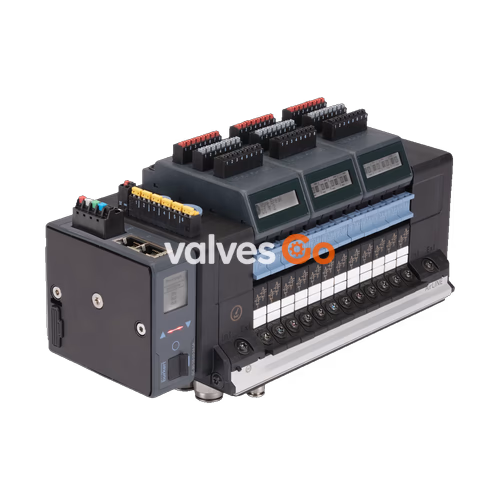

Пневмоостров Бюркерт (Burkert) 8652 AirLINE специально разработан для требований автоматизации процессов. Новые функции диагностики отображаются на ЖК-дисплее как в виде текста, так и в виде символов. Это упрощает понимание сообщений и экономит время при вводе в эксплуатацию и техническом обслуживании. Кроме того, диагностические сообщения доступны на контроллере, что позволяет быстро оценить состояние системы. Аппаратное обеспечение оптимизировано для установки на дне шкафа управления, также возможна установка на стандартную DIN-рейку. Ключевые пневматические функции повышают надежность процесса, например, обратные клапаны в каналах отработанного воздуха предотвращают непреднамеренное срабатывание из-за скачков давления.

Общие технические данные

Характеристики продукта	Описание
Материал корпуса	PA (полиамид)
Материал уплотнения	NBR и PUR
Ширина на станцию	11 мм
Количество слотов для клапанов	Макс. 24
Максимальное количество функций клапанов	Макс. 48
Диапазон давления	От вакуума до 10 бар
Внешний подвод воздуха	3...10 бар
Расход воздуха QNn	310 л/мин (измерено при +20 °C, давлении 6 бар на входе и перепаде 1 бар)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность каждого клапана	0,7 Вт (0,175 Вт после снижения мощности)
Класс защиты от поражения током	III согласно DIN EN 61140, VDE 0140
Степень защиты	IP20, IP65 в закрытых шкафах управления
Температура окружающей среды	От -10 °C до +55 °C

AirLINE Quick

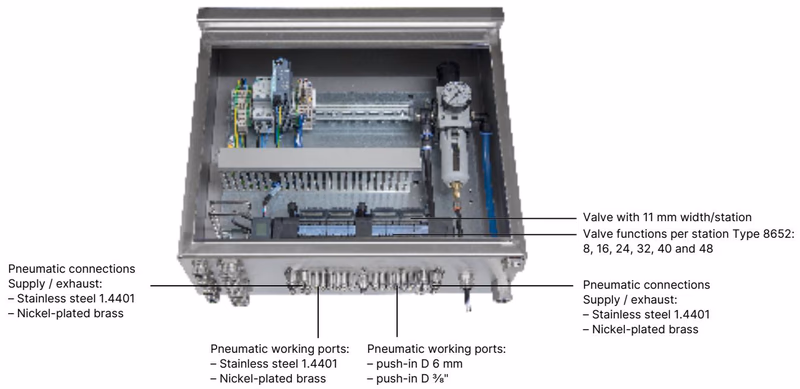

AirLINE Quick значительно сокращает количество компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на дно или стенку шкафа управления.

Характеристики продукта	Описание
Адаптерная плита AirLINE Quick	Нержавеющая сталь 1.4301, анодированный алюминий
Пневматические соединения	Нержавеющая сталь 1.4401, никелированная латунь
Функции клапанов на станцию	8, 16, 24, 32, 40 и 48
Пневматическое питание / выхлоп	Цанговое соединение D 10 мм, 3/8"
Рабочие пневматические порты	Цанговое соединение D 6 мм, 1/4"

Сертификаты и соответствие

• Взрывозащита: Как устройство категории 3 подходит для зоны 2/22. ATEX: BVS 20 ATEX E 031 U (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc). IECEx: IECEx BVS 20.0024 U (Ex ec IIC Gc / Ex tc IIIC Dc).
• Северная Америка (США/Канада): Сертификат UL согласно UL 61010-1 и CAN/CSA-C22.2 No. 61010-1. Признано UL для опасных зон (Class I, Zone 2, AEx ec IIC Gc / Class II, Zone 22, AEx tc IIIC Dc).
• Обязательная сертификация Китая (CCC): Продукты с сертификатом Ex подходят для импорта и использования в опасных зонах в Китае.

Указания по безопасности в потенциально взрывоопасных зонах

Во избежание опасности взрыва необходимо соблюдать указания по безопасности из дополнительного руководства. Запрещается подключать или отключать клеммы под напряжением во взрывоопасной среде. Использование функции Hot Swap во взрывоопасной среде запрещено.

Размеры

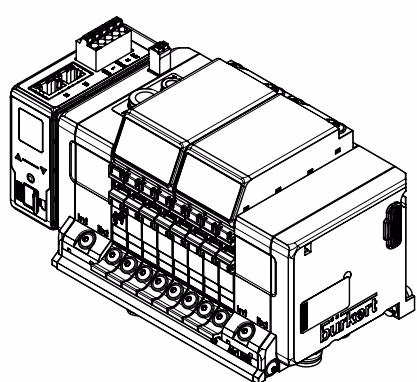

Версии на 4, 8 и 12 слотов

Версия	A	B	C	m	n
4 слота	66	-	4 x M5	3	1
8 слотов	35	111	8 x M5	7	2
12 слотов	77	154	10 x M5	11	3

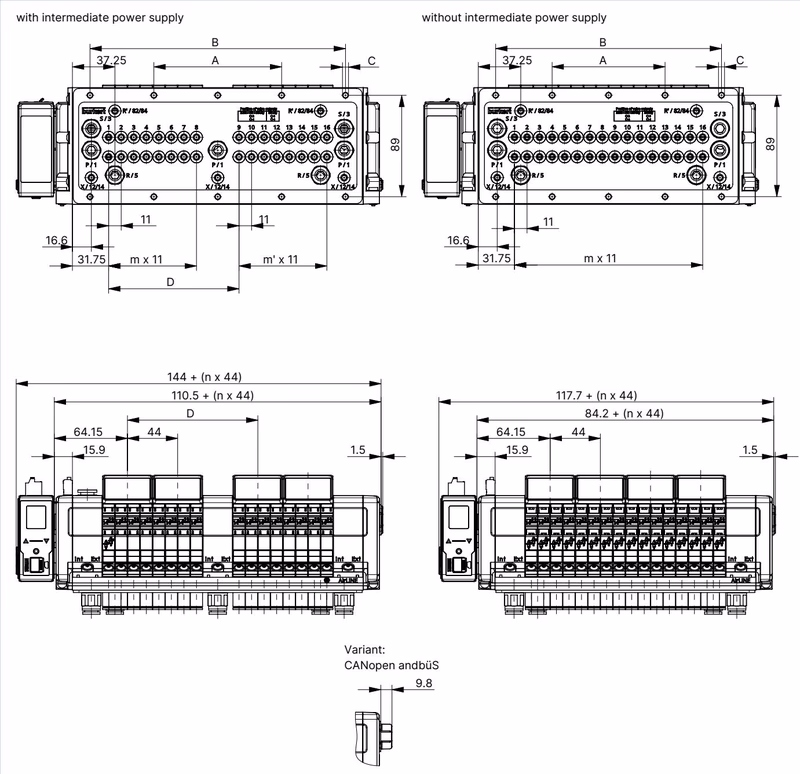

Версии на 16, 20 и 24 слота

Версия	A	B	C	D	m	m'	n
16 слотов с промежуточным питанием	112	224	10 x M5	114.3	7	7	4
20 слотов с промежуточным питанием	134	268	10 x M5	158.3	11	7	5
24 слота с промежуточным питанием	156	312	10 x M5	158.3	11	11	6
16 слотов без промежуточного питания	99	198	10 x M5	-	15	-	4
20 слотов без промежуточного питания	121	242	10 x M5	-	19	-	5
24 слота без промежуточного питания	143	286	10 x M5	-	23	-	6

Подключения продукта

Питание для связи и дисплеев

Подключите 5-контактную пружинную клемму в соответствии с назначением контактов. Возможное сечение кабеля: ≤ 1,5 мм².

Контакт	Цвет	Назначение
1	Красный	24 В пост. тока
2	Белый	CAN_H (подключение büS)
3	Зеленый	ЭКРАН
4	Синий	CAN_L (подключение büS)
5	Черный	GND (Земля)

Питание для пневматических клапанов

Интерфейсная плата имеет 2-контактную пружинную клемму, к которой подключается питание пневматических клапанов.

Контакт	Цвет	Назначение
1	Красный	AUX 24 В
2	Черный	GND (Земля)

Установка продукта

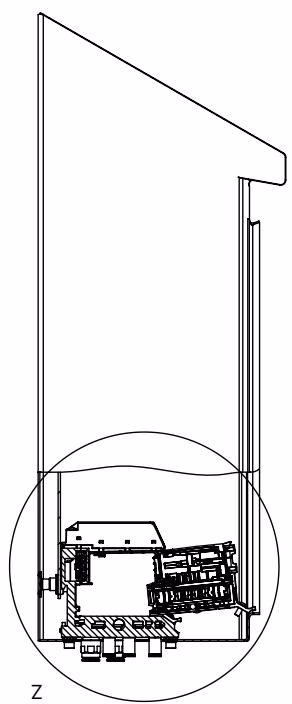

Установка пневмоострова внутри шкафа управления

Для использования функции Hot Swap всегда соблюдайте минимальное расстояние до переднего края шкафа управления при установке пневмоострова.

Конструкция и сборка продукта

Электронный модуль с цифровыми входами (опция)

Цифровые входы питаются (24 В) от электронного модуля. Ток ограничен максимум 30 мА на каждый цифровой вход. Могут использоваться стандартные 3-проводные и 2-проводные датчики с напряжением 10…30 В, а также механические концевые выключатели.

Клапаны типа 6534 для безопасного отключения, вариант SIA (опция)

Клапаны типа 6534 оснащены дополнительными соединительными клеммами. Цепь клапана может быть прервана внешним выключателем. Ручное дублирование для этих вариантов клапанов не требуется. Для использования функции отключения подключите клемму к беспотенциальному контакту (механическому выключателю или реле).

Модульное безопасное отключение (опция)

Для использования функции отключения подключите соединение к беспотенциальному контакту (механическому выключателю или реле). Требуемая коммутационная способность контакта составляет 1,5 А / 24 В пост. тока.

Пример конфигурации

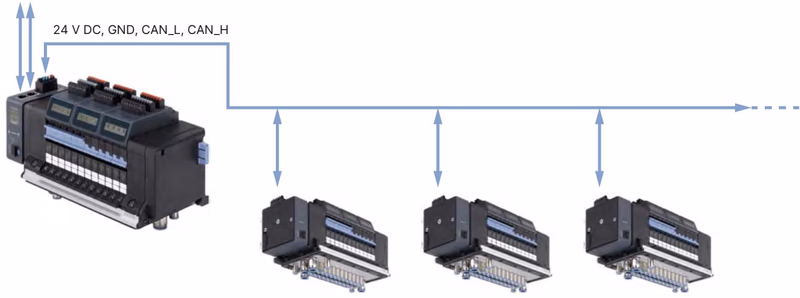

На следующей иллюстрации показана сеть на примере AirLINE 8652 с вариантом Industrial Ethernet (PROFINET IO, EtherNet/IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic) в качестве ведущего пневмоострова и различных AirLINE 8652 с вариантом büS в качестве ведомых пневмоостровов.
