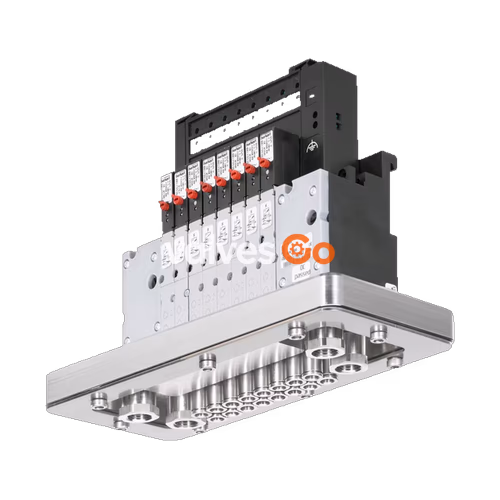

Бюркерт BURKERT (BURKERT) 311625 (Type 8640) представляет собой модульный пневматический клапанный блок, сконфигурированный на 10 клапанных станций с монтажной шириной секции 33 мм. Блок оснащен 10 бистабильными клапанами 5/3 (тип 6519), имеет резьбовые порты питания и сброса P/R G 1/2, а также рабочие порты A/B G 1/4. Конфигурация включает внешнее подключение вспомогательного управляющего воздуха (X) непосредственно на базовом модуле MP07 и обеспечивает степень защиты корпуса IP20.

Архитектура модульного клапанного блока

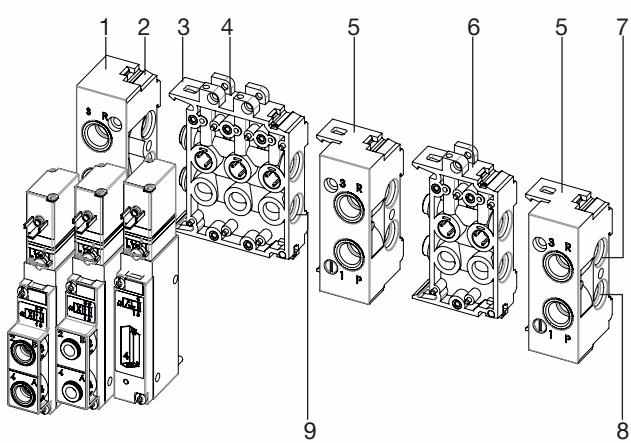

Клапанные блоки Type 8640 собираются из наборных базовых пневматических плит, торцевых интерфейсных модулей и промежуточных секций подачи давления. Воздушные магистрали питания и выхлопа проходят через единые внутренние каналы, уплотненные фасонными эластомерными кольцами.

Поз.	Элемент	Назначение
1	Левый присоединительный модуль	Магистральный ввод питания и монтажная опора
2	Фиксирующий выступ	Элемент механического позиционирования
3	Защелка-крюк	Механический замок соединения смежных плит
4	Тройной базовый модуль	Секция распределения воздуха на 3 клапана
5	Правый присоединительный модуль	Торцевая секция с возможностью многозонной подачи
6	Двойной базовый модуль	Секция распределения воздуха на 2 клапана
7	Выхлопной канал 3(R)	Общая линия отвода выхлопного воздуха
8	Канал питания 1(P)	Магистральный коллектор рабочего давления
9	Уплотнительное O-кольцо	Межмодульное герметизирующее уплотнение

Порядок сборки модулей

Монтаж начинается с левого присоединительного модуля. Перед сочленением проверьте наличие и правильность посадки двух уплотнительных O-колец на стыке каждого модуля, предварительно нанеся тонкий слой смазки. Заведите нижние защелки устанавливаемого модуля в пазы предыдущего, слегка подайте модуль вверх и зафиксируйте верхние защелки. Перед закреплением клапанов убедитесь в наличии трех O-колец в посадочных канавках задней панели каждого клапана; рекомендуемый момент затяжки крепежных винтов составляет 0.6 ±0.1 Нм.

Технические характеристики и условия эксплуатации

BURKERT 311625 функционирует в строгом соответствии с заданными параметрами давления и качества пневматической среды.

Параметр	Значение по технической документации
Артикул изделия	311625
Тип островной платформы	8640
Ширина станции	33 мм
Конфигурация клапанов	10 мест, 10 бистабильных распределителей 5/3
Магистральные порты P и R (питание/сброс)	Резьба G 1/2
Рабочие порты A и B (к потребителям)	Резьба G 1/4
Вспомогательный порт управления (X)	Прямой штуцер внешнего пилота на плите MP07
Степень защиты корпуса	IP20
Диапазон рабочего давления	2 ... 10 бар
Давление управляющего пилотного воздуха	2 ... 10 бар (не менее 70% от рабочего давления)
Перепад давления между портами 1 и 3	Не менее 2 бар
Рабочая среда	Фильтрованный сжатый воздух (частицы ≤ 10 мкм), нейтральные газы (≤ 5 мкм)
Температура окружающей среды	-10 °C ... +55 °C
Температура рабочей среды	-10 °C ... +50 °C (при температуре ниже 0 °C только осушенный воздух)
Материал уплотнений	NBR

Требования к управляющему давлению

Давление в пилотной линии должно находиться в пределах 2 ... 10 бар и составлять не менее 70% от текущего рабочего давления в системе. Перепад давления между портом питания 1 и портом сброса 3 должен быть не менее 2 бар. При температурах ниже 0 °C эксплуатация допускается исключительно на сухом воздухе во избежание образования конденсата и наледи в пилотных каналах.

Механический монтаж и установка на рейку

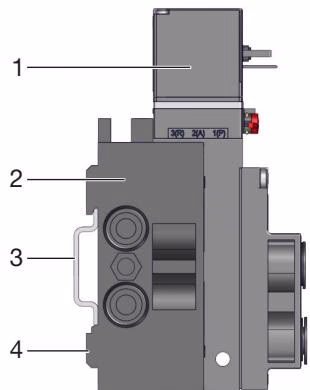

BURKERT 311625 монтируется на монтажную плоскость или на стандартную несущую DIN-рейку. Пространственное положение блока при установке произвольное, предпочтительно вертикальное расположение электромагнитными катушками вверх.

Поз.	Элемент крепления	Пояснение по монтажу
1	Поворотный разъем питания	Возможность разворота кабельного ввода на 180°
2	Кронштейн для крепления к стене	Прямой монтаж винтами M4 на несущую панель
3	Стандартная направляющая рейка	DIN-рейка 35 x 15 мм или 35 x 7.5 мм по стандарту EN 50022
4	Присоединительный модуль	Торцевой зажимной узел с фиксирующими винтами

Установка на рейку DIN:

1. Зацепите верхний паз клапанного блока за верхнюю кромку DIN-рейки.
2. Защелкните нижние фиксирующие зажимы за нижнюю кромку рейки.
3. Затяните стопорные винты прижимных планок до неподвижной фиксации.

При настенном монтаже закрепите клапанный блок винтами M4 через монтажные отверстия в торцевых блоках.

Пневматические соединения и параметры трубок

Линии питания, сброса и рабочие отводы подключаются к соответствующим портам. Перед подсоединением магистрали продувают для удаления пыли и окалины.

Размер резьбы	Маркировка и назначение	Рекомендуемый момент	Максимальный момент затяжки
G 1/4	Выходы на исполнительные механизмы A/B	4 ... 7 Нм	20 Нм
G 1/8	Вспомогательные каналы	3 ... 6 Нм	7 Нм
G 1/2	Главная подача P и выхлоп R	Уплотнение лентой ФУМ или резиновым кольцом	Уплотнение лентой ФУМ или резиновым кольцом

Пневматические трубки под цанговые быстроразъемные фитинги должны иметь твердость не менее 40 по Шору D (по DIN 53505 / ISO 868). Допуск наружного диаметра должен соответствовать DIN 73378 (в пределах ±0.1 мм). Срез трубки выполняется строго под прямым углом без скосов и заусенцев.

Усилие удержания трубок в цанговых фитингах по ISO 14743:2020:

Наружный диаметр трубки (OD)	3 мм (1/8")	4 мм (5/32")	6 мм (1/4")	8 мм (5/16")	10 мм (3/8")	12 мм (1/2")	14 мм	16 мм (5/8")
Мин. усилие на разрыв (трубка PA)	60 Н	70 Н	120 Н	170 Н	250 Н	300 Н	300 Н	350 Н
Мин. усилие на разрыв (трубка PU)	25 Н	50 Н	100 Н	150 Н	200 Н	200 Н	250 Н	300 Н

Применение опорных гильз для мягких трубок

При использовании гибких трубок из полиуретана (PU) в условиях циклических нагрузок и нагрева рекомендуется устанавливать внутрь конца трубки металлическую опорную гильзу (ID 20099400), предотвращающую деформацию стенок и потерю герметичности.

Электрический интерфейс и идентификация

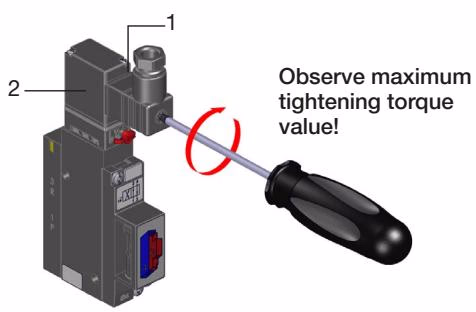

При раздельном подключении катушек пилотов кабельными разъемами применяются штекеры типа 2516, соответствующие DIN EN 175301-803, форма C.

Крепежный винт разъема затягивается с моментом не более 0.3 Нм при обязательном контроле правильного положения плоской прокладки. Электрическое сопротивление цепи заземления между корпусом и защитным контактом не должно превышать 0.1 Ом при токе испытания 1 А и напряжении 12 В.

Для импульсных катушек строго соблюдайте полярность выводов, указанную на корпусе катушки; длительность управляющего импульса должна составлять не менее 50 мс.

Поз.	Поле маркировки	Описание параметров
1	Тип, функция, проходное сечение	Тип 5470 / 6519, схемный код функции, условный проход
2	Тип резьбы, диапазон давления	Резьба G, номинал PN 2-10 бар
3	Напряжение и мощность	Рабочее напряжение питания, электрическая мощность
4	Артикул и заводской код	8-значный номер изделия и закодированная дата выпуска

Ввод в эксплуатацию, устранение неисправностей и демонтаж

Перед подачей рабочего давления убедитесь, что давление не превышает 10 бар, линии питания 1 и сброса 3 не перепутаны местами, а ручные дублеры переведены в исходное нейтральное положение.

Признак неисправности	Вероятная причина	Способ устранения
Клапаны не переключаются	Давление питания ниже 2 бар	Проверьте магистральный редуктор, обеспечьте давление ≥ 2 бар
	Ручной дублер заблокирован	Верните ручной переключатель в исходное нулевое положение
	Отсутствует напряжение питания	Проверьте электрическую цепь по табличке номиналов катушки
Задержка переключения или сброс через выхлоп	Подача давления при включенных клапанах	Сначала подайте давление в блок, затем подавайте сигналы
	Загрязнен или заужен глушитель	Очистите выхлопные фильтры или увеличьте сечение глушителя
	Загрязнение пилотного седла	Продуйте каналы импульсной подачей воздуха или замените узел
Утечка воздуха между плитами	Повреждено или смещено кольцо O-ring	Разберите стык и установите новое O-кольцо с контролем посадки
	Сдвинута плоская прокладка клапана	Замените прокладку под клапаном, затяните винты с моментом 0.6 Нм

Перед демонтажем блока сбросьте давление во всех контурах, отключите электрические кабели, ослабьте прижимные винты DIN-рейки примерно на 4 оборота и снимите блок движением вверх. Для отсоединения пневматических трубок отожмите фиксирующее кольцо быстроразъемного фитинга внутрь и извлеките трубку.
