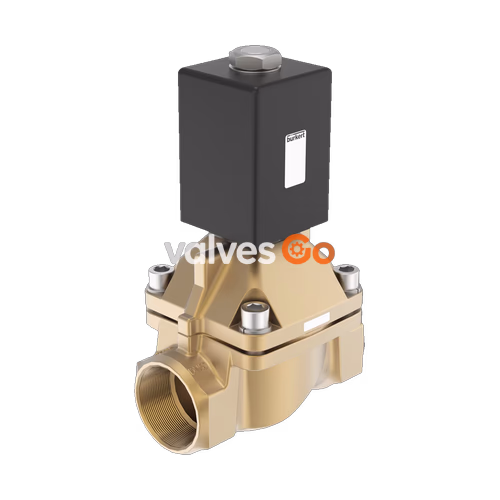

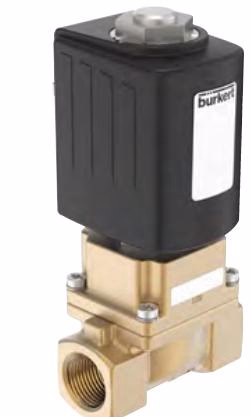

Бюркерт BURKERT 325990 представляет собой сервоуправляемый 2/2-ходовой поршневой электромагнитный клапан Type 6407 с функцией действия A (нормально закрытый), внутренней резьбой G 3/4 и номинальным диаметром DN 20. За счет жесткой механической связи между плунжером пилотного клапана и основным поршнем открытие осуществляется без минимального перепада давления в диапазоне от 0 до 10 бар. Клапан имеет латунный корпус, вставное седло из нержавеющей стали и комбинацию уплотнений PTFE/графит, что позволяет работать с нейтральными газами, жидкостями и паром при температуре среды от -40 °C до +150 °C.

Электромагнитный привод оснащен залитой эпоксидной смолой катушкой шириной 42 мм (класс нагревостойкости H) на номинальное напряжение 110 В AC (60 Гц). Трубка сердечника сварена со стопором для повышения устойчивости к давлению и герметичности. При использовании совместимого кабельного разъема Form A по DIN EN 175301-803 обеспечивается степень защиты IP65.

Функция действия и принцип работы

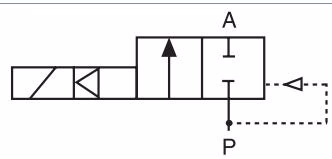

Клапан с артикулом 325990 работает по схеме функции действия A: 2/2-ходовой электромагнитный клапан, нормально закрытый, вход среды через порт 1 (P/NC), поток направлен над седлом.

Принцип работы схемы A

В обесточенном состоянии усилие пружины и давление среды прижимают поршень к седлу, удерживая клапан закрытым. При подаче напряжения сердечник втягивается и открывает пилотное отверстие, одновременно механически поднимая поршень через жесткую связь. Это гарантирует надежное открытие клапана даже при перепаде давления 0 бар.

Технические характеристики

Параметр	Значение / Описание
Тип клапана	6407
Артикул (Article no.)	325990
Функция действия	Схема A (2/2-ходовой, нормально закрытый)
Присоединение к трубопроводу	Внутренняя резьба G 3/4
Номинальный диаметр	DN 20 (20 мм)
Диапазон рабочего давления	0,00...10,00 бар (0...1,0 МПа)
Пропускная способность Kv (вода)	5,7 м³/ч (при +20 °C, перепад 1 бар)
Расход газа QNn	6100 л/мин
Напряжение питания	110 В AC (60 Гц)
Допустимое отклонение напряжения	±10%
Размер катушки	42 мм (размер K)
Пусковая мощность (AC)	150 ВА
Мощность удержания (AC)	41 ВА / 16 Вт
Продолжительность включения	100% ПВ (непрерывный режим)
Время срабатывания (открытие)	30 мс (при +20 °C, 6 бар)
Время срабатывания (закрытие)	250 мс (при +20 °C, 6 бар)
Вязкость рабочей среды	Макс. 21 мм²/с (21 сСт)
Температура рабочей среды	-40 °C...+150 °C
Температура окружающей среды	Макс. +45 °C
Материал корпуса	Латунь
Материал седла клапана	Нержавеющая сталь
Материал уплотнений	PTFE (седло) / Графит (внешнее)
Тип электрического разъема	Штекерный разъем Form A по DIN EN 175301-803
Степень защиты оболочки	IP65 (с кабельной вилкой)
Монтажная длина корпуса	100 мм

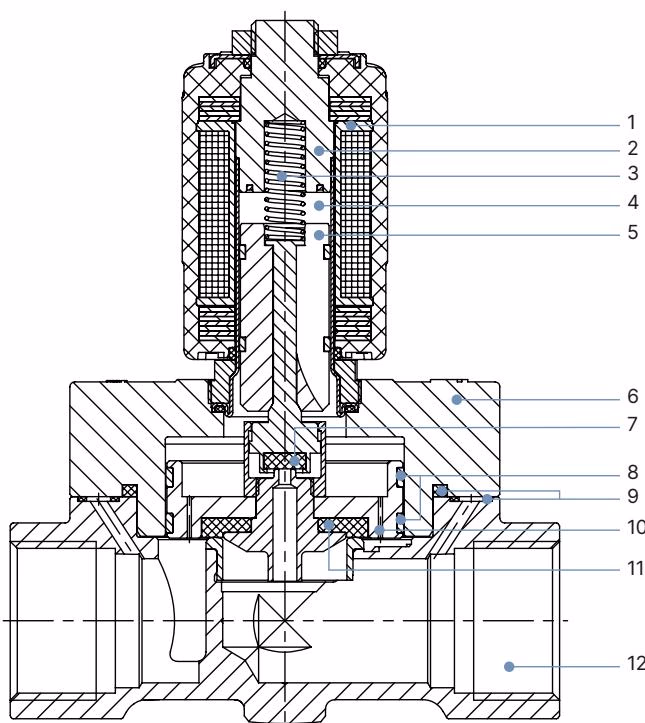

Спецификация материалов

Поз.	Элемент	Материал
1	Катушка	Эпоксидная смола
2	Стопор	Нержавеющая сталь 1.4113 / AISI 434
3	Пружина	Нержавеющая сталь 1.4310 / AISI 301
4	Направляющая трубка	Нержавеющая сталь 1.4303 / AISI 305 / 308
5	Сердечник	Нержавеющая сталь 1.4113 / AISI 434
6	Крышка корпуса	Латунь
7	Уплотнение	PTFE
8	Поршневое кольцо	PTFE
9	Уплотнительное кольцо	Графит
10	Плунжер	Латунь
11	Уплотнение поршня	PTFE
12	Корпус клапана	Латунь (седло из нержавеющей стали)

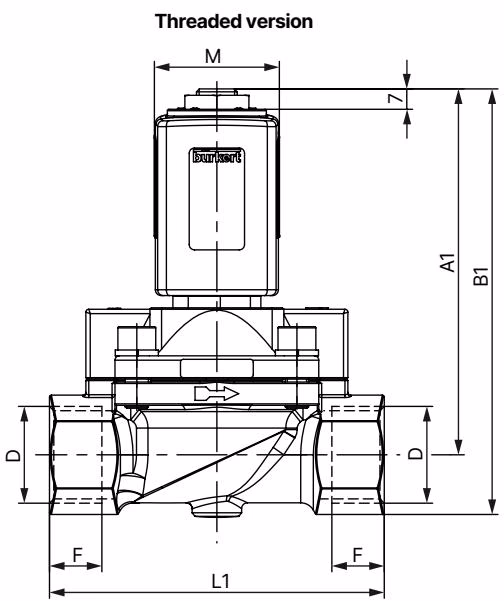

Габаритные размеры

Размеры стандартных резьбовых латунных корпусов Type 6407 для DN 13...DN 32:

DN	Резьба	A1 [мм]	B1 [мм]	Глубина резьбы F1 [мм]	Ширина E1 [мм]	Длина L1 [мм]	Размер под ключ SW [мм]
13	G 1/2	118,7	132,7	14,0	40	65	27
20 (325990)	G 3/4	119,7	135,7	16,0	60	100	32
25	G 1	125,7	146,2	18,0	70	115	41
32	G 1 1/4	142,7	167,7	20,0	85	126	50
32	G 1 1/2	146,7	176,7	22,0	85	126	60

Габариты катушки типоразмера K (42 мм, для DN 20 AC):

• M (ширина катушки): 42 мм
• N (смещение относительно оси): 27 мм
• O (высота катушки): 55,5 мм

Указания по монтажу и установке

Подготовка трубопровода и фильтрация

Перед монтажом тщательно очистите трубопровод от загрязнений и окалины. Перед входом в клапан необходимо установить сетчатый фильтр со степенью фильтрации ≤ 500 мкм для защиты пилотных каналов от засорения.

1. Монтажное положение произвольное, предпочтительно катушкой вертикально вверх.
2. Соблюдайте направление потока: стрелка на корпусе клапана указывает направление движения среды.
3. При вкручивании в трубопровод удерживайте клапан за корпус подходящим рожковым ключом (SW 32 мм для DN 20). Не используйте электромагнитную катушку в качестве рычага.
4. Корпус не должен подвергаться механическим напряжениям от трубопровода. Исключите попадание герметизирующего материала внутрь клапана.

Электробезопасность

Перед выполнением любых электромонтажных работ отключите напряжение питания и заблокируйте систему от случайного повторного включения. Обязательно подключите защитный проводник (PE) и проверьте целостность электрической цепи заземления между катушкой и корпусом клапана.

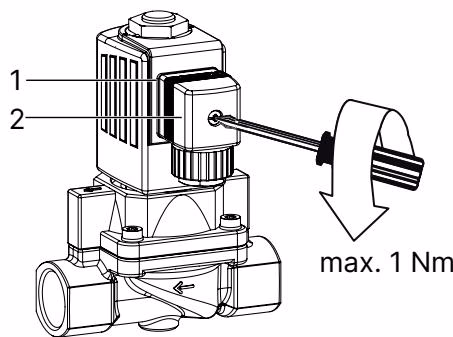

При закреплении кабельной вилки затяните центральный крепежный винт с крутящим моментом не более 1 Нм для обеспечения герметичности без повреждения резьбы.

Техническое обслуживание, замена катушки и моменты затяжки

Запрет включения катушки без клапана

Категорически запрещается подавать напряжение на электромагнитную катушку до ее установки на направляющую трубку клапана. Включение неустановленной катушки приводит к мгновенному перегреву и выходу ее из строя.

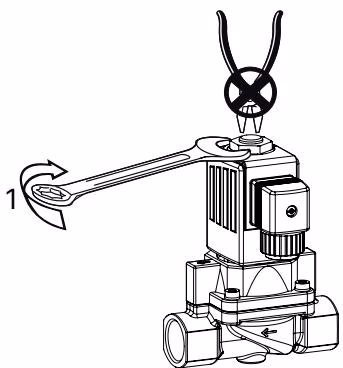

При установке катушки наденьте ее на сердечник до плотной посадки на крышку корпуса и затяните крепежную гайку рожковым ключом. Не проворачивайте затянутую гайку дальше, так как ослабление затяжки стопора может вызвать утечку среды.

Регламентированные моменты затяжки

Узел крепления	Номинальный диаметр (DN)	Момент затяжки
Фиксирующая гайка катушки	DN 13...32	15 Нм
Фиксирующая гайка катушки	DN 50	19 Нм
Винты крышки корпуса	DN 13	3,0...4,0 Нм
Винты крышки корпуса (325990)	DN 20	6,0...7,0 Нм
Винты крышки корпуса	DN 25 / 32	8,0...10,0 Нм
Винты крышки корпуса	DN 50	13,0...17,0 Нм
Стопор с направляющей трубкой	DN 13...32	49,0...51,0 Нм
Стопор с направляющей трубкой	DN 50	110,0...115,0 Нм
Крепежный винт кабельного разъема	Форма A	Макс. 1 Нм

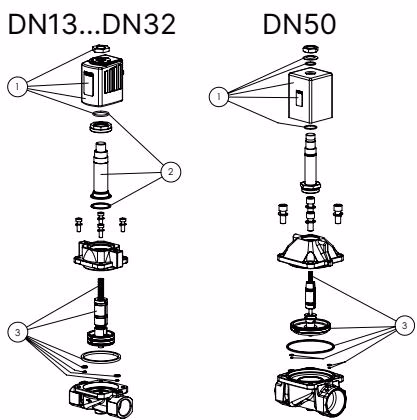

Запасные части и принадлежности

Для обслуживания клапана Type 6407 доступны оригинальные ремкомплекты:

• Поз. 1: Комплект электромагнитной катушки (Coil set)
• Поз. 3: Комплект быстроизнашивающихся деталей сердечника (Armature wearing part set)

При заказе запасных частей указывайте номер позиции комплекта и артикул изделия 325990.

Совместимые кабельные разъемы

Кабельные вилки по стандарту DIN EN 175301-803 Форма A заказываются отдельно:

Тип разъема	Электрическая схема	Рабочее напряжение	Артикул
Type 2518	Без встроенной схемы	0...250 В AC/DC	314802
Type 2518	Со светодиодной индикацией	12...24 В AC/DC	314812
Type 2518	Со светодиодом и варистором	12...24 В AC/DC	314820
Type 2518	С выпрямителем, LED и варистором	12...24 В AC/DC	314816
Type 2509	Стандартная вилка без схемы	0...250 В AC/DC	137943
