Бюркерт (Burkert) Тип 6281 представляет собой сервоуправляемый мембранный клапан. Для работы клапана всегда требуется минимальный перепад давления. В зависимости от области применения доступны различные материалы мембраны и функции схемы. Стандартный латунный корпус соответствует европейским требованиям к питьевой воде. Также доступны варианты из латуни, устойчивой к обесцинкованию, и нержавеющей стали. Для снижения энергопотребления во время работы могут использоваться катушки со встроенной электроникой Kick-and-Drop (KD) с технологией двойной катушки. Клапан может поставляться с ручным управлением для упрощения технического обслуживания и ввода в эксплуатацию.

Функции схемы

• Функция схемы A (CF A): 2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый.
• Функция схемы B (CF B): 2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально открытый. (Примечание: артикул 348101 имеет функцию схемы B).

Технические характеристики

Характеристика	Значение
Проходное сечение	DN 10...DN 50 (SKU 348101: 13 мм)
Материал корпуса	Латунь согл. DIN EN 50930-6, нержавеющая сталь
Материал уплотнения	NBR, EPDM, FKM (SKU 348101: FKM)
Диапазон давления	0.2...16 бар
Температура среды	FKM: 0 °C...+120 °C (с эпоксидной катушкой)
Температура окружающей среды	Макс. +55 °C
Рабочее напряжение	24 В DC, 24 В UC, 24 В 50/60 Гц, 230 В UC, 230 В 50/60 Гц
Степень защиты	IP65 с кабельным штекером

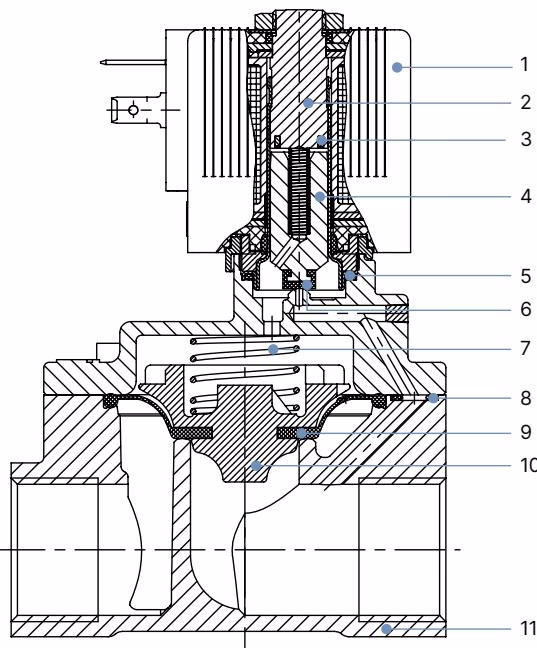

Материалы

1. Катушка: Полиамид или эпоксидная смола
2. Стопор: Нержавеющая сталь 1.4113
3. Экранирующее кольцо: Cu (латунь) / Ag (нержавеющая сталь)
4. Магнитный сердечник: Нержавеющая сталь 1.4113
5. Уплотнительное кольцо: NBR, FKM, EPDM
6. Уплотнение сердечника: NBR, FKM, EPDM
7. Пружина: Нержавеющая сталь 1.4310
8. Уплотнительное кольцо: NBR, FKM, EPDM
9. Мембрана: NBR, FKM, EPDM
10. Держатель мембраны: PPSGF40, DN 50: латунь и нержавеющая сталь
11. Корпус клапана: Латунь согл. DIN EN 50930-6 или нержавеющая сталь 1.4408 (CF8M)

Сертификаты и соответствие

• Взрывозащита: Опционально ATEX / IECEx (II 2G Ex mb IIC T4 Gb / II 2D Ex mb IIIC T130 °C Db).
• Северная Америка: UL Recognized / UL Listed for Hazardous Locations / CSA.
• Питьевая вода: Подходит для использования в системах питьевой воды (PF39 / PF36).
• Прочее: Классификация DNV GL, пригодность для кислорода.

Установка и техническое обслуживание

Инструкции по технике безопасности

• Опасность высокого давления: Перед ослаблением трубопроводов и клапанов сбросьте давление и стравите воздух из системы.
• Опасность электрического напряжения: Перед началом работ внутри устройства или системы отключите электропитание и заблокируйте его от повторного включения.
• Горячая поверхность: Держите устройство вдали от легковоспламеняющихся веществ и сред и не прикасайтесь к нему голыми руками при непрерывной работе.

Ручное дублирование (опция)

Для ручного управления клапаном ручной рычаг необходимо повернуть в вертикальное положение под электромагнитом. Не перекручивайте ручной рычаг. При нажатом ручном рычаге клапан больше не может переключаться электрически.

Электрическое подключение

Плотно затяните кабельный штекер (обеспечивая максимальный крутящий момент 1 Нм). Убедитесь, что уплотнение клапана установлено правильно. Подключите защитный проводник и проверьте электрическую целостность между электромагнитом и корпусом.
