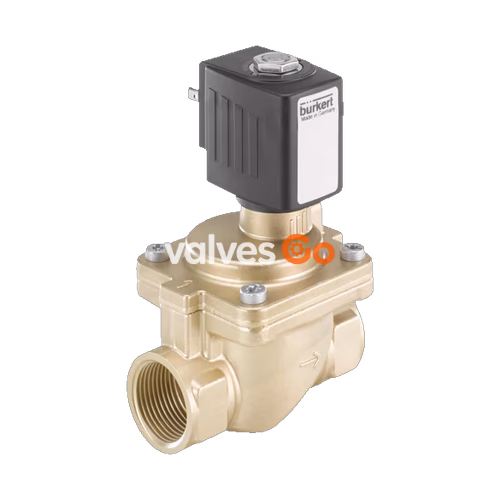

Бюркерт (Burkert) Тип 6281 представляет собой сервоуправляемый мембранный клапан, предназначенный для управления, перекрытия и дозирования нейтральных сред с вязкостью до 21 мм²/с. Для работы клапана всегда требуется минимальный перепад давления. Стандартный латунный корпус соответствует европейским требованиям к питьевой воде, а для других применений доступны варианты из латуни, стойкой к обесцинкованию, и нержавеющей стали. Для снижения энергопотребления во время работы предлагаются катушки со встроенной электроникой Kick and Drop (KD) с технологией двойной катушки.

Общие технические данные

Характеристика	Значение
Условный проход	От DN 10 до DN 50
Материал корпуса	Латунь согл. DIN EN 50930-6, Нержавеющая сталь (стойкая к обесцинкованию латунь по запросу)
Материал уплотнения	NBR, EPDM, FKM
Внутренние детали клапана	Нержавеющая сталь, латунь, пластик (PPS)
Рабочий цикл	100% непрерывная работа
Время переключения	Открытие: от 0.1 до 1.5 с / Закрытие: от 0.2 до 4 с
Рабочее напряжение	24 В DC, 24 В UC, 24 В 50/60 Гц, 230 В UC, 230 В 50/60 Гц
Допуск по напряжению	±10%
Степень защиты	IP65 с кабельным штекером, кабельным вводом и клеммной коробкой

Ограничения температуры среды

• С уплотнением NBR: от -10 °C до +80 °C
• С уплотнением EPDM: от -30 °C до +90 °C (с эпоксидной катушкой до +100 °C); от 0 °C до +60 °C (с допуском для питьевой воды согласно UBA PF36)
• С уплотнением FKM: от 0 °C до +90 °C (с эпоксидной катушкой до +120 °C)

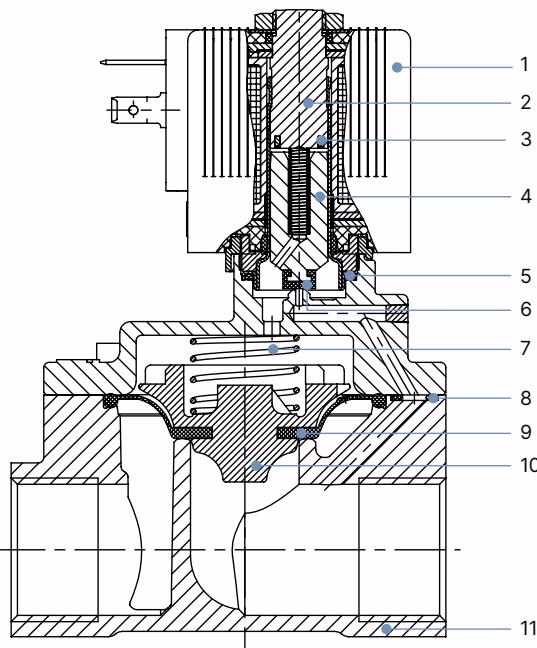

Спецификация материалов

№	Элемент	Материал
1	Катушка	Полиамид или эпоксидная смола
2	Стопор	Нержавеющая сталь 1.4113
3	Экранирующее кольцо	Cu (латунная версия) / Ag (версия из нержавеющей стали)
4	Магнитный сердечник	Нержавеющая сталь 1.4113
5	Уплотнительное кольцо	NBR, FKM, EPDM
6	Уплотнение сердечника	NBR, FKM, EPDM
7	Пружина	Нержавеющая сталь 1.4310
8	Уплотнительное кольцо	NBR, FKM, EPDM
9	Мембрана	NBR, FKM, EPDM
10	Держатель мембраны	PPSGF40, DN 50: латунь и нержавеющая сталь
11	Корпус клапана	Латунь согл. DIN EN 50930-6 или нержавеющая сталь 1.4408 (CF8M)

Сертификаты и соответствие стандартам

• Взрывозащита: Доступны версии ATEX (II 2G Ex mb IIC T4 Gb, II 2D Ex mb IIIC T130 °C Db) и IECEx.
• Северная Америка: Признано UL для США (UL 429, UL 429A) и одобрено CSA для Канады (CSA 139).
• Питьевая вода: Подходит для использования в системах питьевого водоснабжения. Материалы соответствуют принципам оценки UBA (PF39 для горячей воды до +85 °C, PF36 для теплой воды до +60 °C).
• Классификация DNV GL: Допущено к установке на всех судах, классифицированных DNV GL.
• Кислород: Опциональная пригодность для газообразного кислорода.

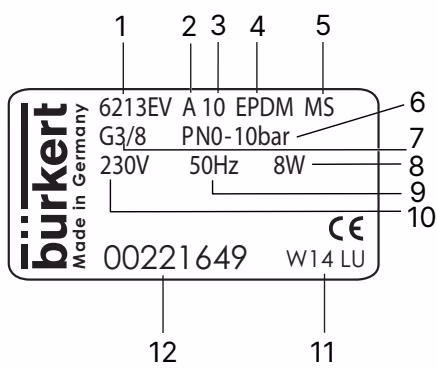

Заводская табличка

Заводская табличка включает: 1. Тип, 2. Функция контура, 3. Условный проход, 4. Материал уплотнения, 5. Материал корпуса, 6. PN, 7. Тип соединения, 8. Мощность, 9. Частота, 10. Напряжение, 11. Код производителя, 12. Номер артикула.

Монтаж и эксплуатация

Указания по технике безопасности

• Высокое давление: Перед ослаблением трубопроводов и клапанов сбросьте давление и стравите воздух из системы.
• Электрическое напряжение: Перед вмешательством в устройство или систему отключите электропитание и заблокируйте его от повторного включения.
• Горячая поверхность: При непрерывной работе держите устройство вдали от легковоспламеняющихся веществ и не прикасайтесь к нему голыми руками.

Ручной дублер (Опция)

Для ручного управления клапаном (опция для Типа 6281, код HA15/HA17) ручной рычаг необходимо повернуть в вертикальное положение под катушкой. Не перекручивайте ручной рычаг. При задействованном ручном рычаге электрическое переключение клапана невозможно.
