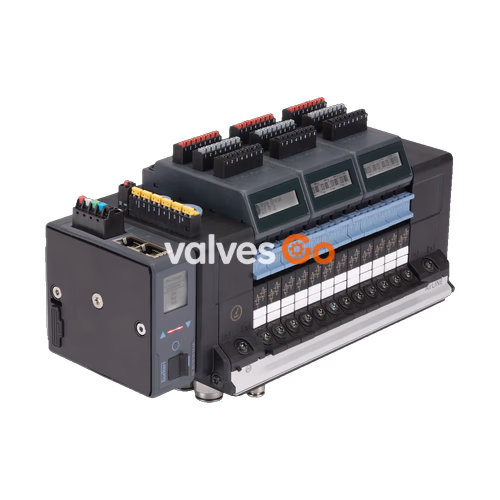

Пневмоостров Бюркерт (BURKERT) 361452 Type 8652 AirLINE специально разработан для требований автоматизации процессов. Новые функции диагностики могут отображаться на ЖК-дисплее как в виде открытого текста, так и в виде символов. Это упрощает соотнесение отображаемых сообщений и помогает сэкономить время при вводе в эксплуатацию и техническом обслуживании. Кроме того, диагностическое сообщение также доступно на контроллере, что обеспечивает быстрый обзор состояния установки.

Аппаратное обеспечение оптимизировано для установки в нижней части шкафа управления. Также возможна установка на стандартную DIN-рейку. Ключевые пневматические функции обеспечивают повышенную надежность процесса; например, обратные клапаны в каналах отработанного воздуха гарантируют отсутствие незапланированного срабатывания из-за пиков давления. Система поддерживает безопасное отключение клапанов и обеспечивает более высокую эксплуатационную готовность установки благодаря PROFINET S2 (системное резервирование).

Общие технические данные

Характеристики продукта	Описание
Материал корпуса	PA (полиамид)
Материал уплотнения	NBR и PUR
Ширина на станцию	11 мм
Ручное управление	С фиксацией, пружинный возврат (опция: с блокировкой)
Количество слотов клапанов	Макс. 24
Максимальное количество функций клапанов	Макс. 48
Диапазон давлений	Вакуум...10 бар
Внешний подвод воздуха	3...10 бар
Расход QNn (воздух)	310 л/мин (измерено при +20 °C, давлении 6 бар на входе клапана и перепаде давления 1 бар)
Рабочее напряжение	24 В пост. тока (допуск ±10%)
Номинальная мощность каждого клапана	0,7 Вт (0,175 Вт после снижения мощности)
Рабочая среда	Сухой сжатый воздух без масла или со смазкой, нейтральные газы (рекомендуется фильтр 5 мкм)
Степень защиты	IP20, IP65 в закрытых шкафах управления
Температура окружающей среды	-10 °C...+55 °C

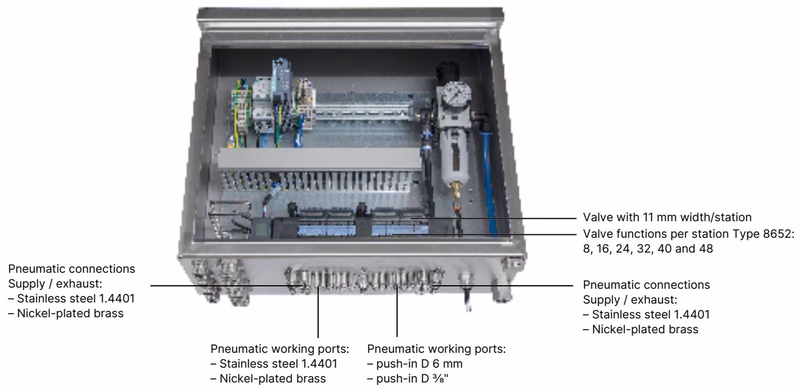

AirLINE Quick

AirLINE Quick значительно сокращает использование компонентов в шкафу управления. С помощью адаптера AirLINE Quick пневмоостров устанавливается непосредственно на пол или стену шкафа управления.

Преимущества:

• Уменьшение занимаемого пространства в шкафу управления
• Возможность использования более компактных шкафов управления
• Снижение затрат на монтаж благодаря шланговым соединениям непосредственно в нижней части шкафа управления

Функции контура

Type 8652 поддерживает различные стандартные функции контура (CF), включая:

• CF C: 3/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый.
• CF D: 2 × 3/2-ходовой электромагнитный клапан, сервоуправляемый, нормально открытый.
• CF H: 5/2-ходовой электромагнитный клапан, сервоуправляемый.
• CF L: 5/3-ходовой электромагнитный клапан, в среднем положении все порты заблокированы.
• CF M: 5/3-ходовой электромагнитный клапан, в среднем положении порты 2 и 4 вентилируются.
• CF N: 5/3-ходовой электромагнитный клапан, в среднем положении порты 2 и 4 сбрасывают давление.
• CF Z: 5/2-ходовой электромагнитный клапан, импульсный вариант с 2 катушками.

Также доступен вариант SIA для безопасного отключения, где клапаны оснащены дополнительными соединительными клеммами, позволяющими прервать цепь клапана внешним выключателем.

Сертификаты и соответствия

• Взрывозащита: ATEX (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc) и IECEx (Ex ec IIC Gc / Ex tc IIIC Dc). Подходит для зоны 2/22.
• Северная Америка: Внесен в список UL для США и Канады (UL 61010-1). Опционально признан UL для опасных зон (Class I, Zone 2; Class II, Zone 22; Class I, Div 2).
• Прочее: Обязательная сертификация Китая (CCC) для применения во взрывоопасных средах в Китае.

Размеры

Варианты на 4, 8 и 12 мест

Вариант	A	B	C	m	n
4-местный	66	-	4 x M5	3	1
8-местный	35	111	8 x M5	7	2
12-местный	77	154	10 x M5	11	3

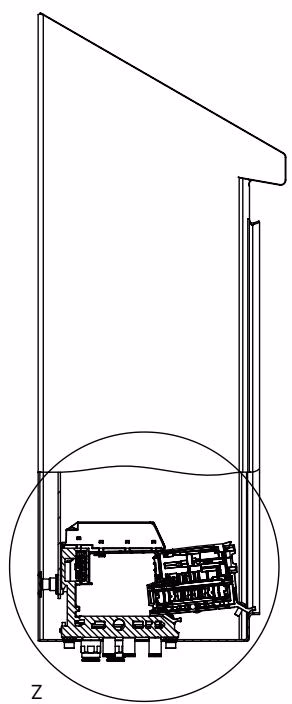

Установка продукта

Функция Hot Swap (Горячая замена)

Для использования функции Hot Swap всегда соблюдайте минимальное расстояние до переднего края шкафа управления при установке пневмоострова внутри шкафа. Использование функции Hot Swap запрещено в присутствии взрывоопасной атмосферы, если только с помощью подходящего испытательного оборудования не будет доказано, что взрывоопасная атмосфера отсутствует в течение определенного периода времени.

Подключения продукта

• Электропитание для связи и дисплеев: 5-контактная пружинная клемма (24 В пост. тока, CAN_H, ЭКРАНИРОВАНИЕ, CAN_L, GND).
• Электропитание для пневматических клапанов: 2-контактная пружинная клемма (AUX 24 В, GND).
• Интерфейс полевой шины: CANopen/büS требует 2 согласующих резистора (около 60 Ом между CAN_H и CAN_L при выключенном питании). Industrial Ethernet (PROFINET IO, EtherNet/IP, Modbus TCP, EtherCAT, CC-Link IE Field Basic) использует интерфейсы RJ45.
