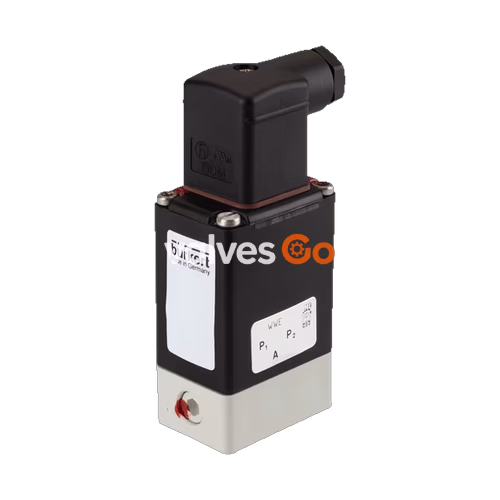

Бюркерт (BURKERT) Тип 0331 (арт. 363247) представляет собой 2/2-ходовой электромагнитный клапан прямого действия с изолированной средой, предназначенный для управления, перекрытия и дозирования нейтральных и агрессивных сред. Электромагнитный привод и камера для среды отделены друг от друга системой разделительных мембран. Электромагнитные катушки залиты химически стойкой эпоксидной смолой. Поскольку система катушки отделена от среды мембраной, клапан особенно подходит для критических сред, таких как агрессивные кислоты и щелочи.

Данная модификация 363247 имеет корпус из полипропилена (PP), уплотнения из EPDM, проходное сечение 3.0 мм и фланцевое присоединение Bürkert 32 x 46 версия A2. Клапан работает от напряжения 24 В постоянного тока и поддерживает диапазон давления от -1.00 бар до 6.00 бар, что делает его пригодным для вакуумных систем.

Основные характеристики

• Клапан прямого действия с изолированной средой
• Необслуживаемая технология поворотного якоря
• Удобное ручное дублирование
• Класс теплоизоляции эпоксидной катушки H
• Степень защиты IP65 при правильно подключенном кабельном штекере

Принцип действия

Данная модель работает по принципу действия A (CF A).

Символ	Описание
	Функция A (CF A) 2/2-ходовой электромагнитный клапан Прямого действия Нормально закрытый

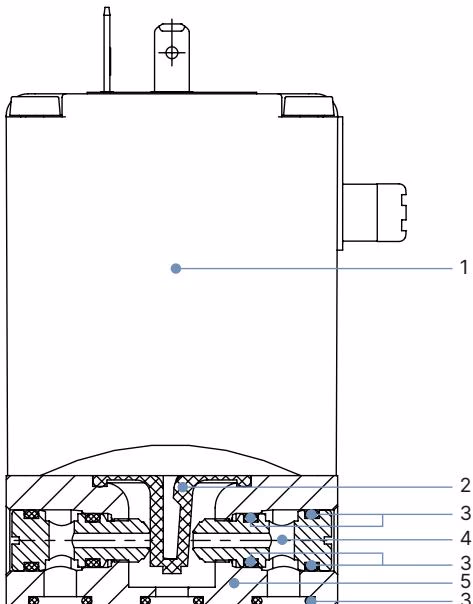

Спецификация материалов

№	Элемент	Материал
1	Катушка	Эпоксидная смола
2	Мембрана	EPDM
3	Уплотнительное кольцо	EPDM
4	Седло	PP (Полипропилен)
5	Корпус клапана	PP (Полипропилен)

Условия эксплуатации

• Рабочая среда: Щелочи, кислоты средних концентраций, щелочные моющие и отбеливающие растворы (совместимость уплотнения EPDM).
• Температура среды: от -30 °C до +90 °C
• Температура окружающей среды: Макс. +55 °C
• Вязкость: Макс. 37 мм²/с
• Рабочий цикл: 100% непрерывная работа для версии 5 Вт; 40% рабочий цикл (60% прерывистая работа) за 30 мин для версии 8 Вт с корпусом из PP.

Инструкции по технике безопасности

Опасность травмирования из-за высокого давления в системе/устройстве Перед началом работ на оборудовании или устройстве отключите давление и сбросьте давление/опорожните трубопроводы.

Опасность поражения электрическим током Перед началом работ на системе или устройстве отключите электропитание и заблокируйте его от повторного включения. Соблюдайте действующие правила техники безопасности и предотвращения несчастных случаев для электрических устройств.

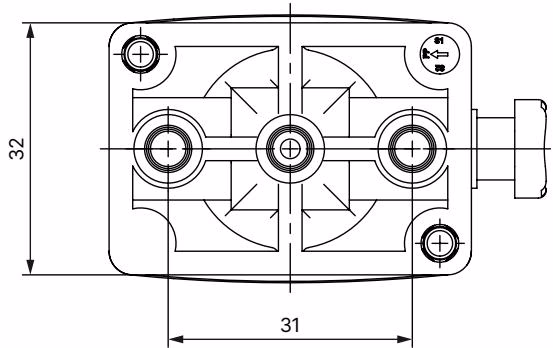

Размеры

Пластиковый корпус (фланцевая версия)

(Примечание: Размеры в мм. Размеры кабельного штекера Тип 2518 или 2509 можно найти в соответствующих технических паспортах.)

Указания по монтажу

• Монтажное положение произвольное, предпочтительно приводом вверх.
• Для безопасной работы электромагнитного клапана перед входом клапана необходимо установить грязеуловитель (≤ 500 мкм).
• Если ручное дублирование заблокировано, клапан не может быть активирован электрически.
