Бюркерт (Burkert) Type 6281 — это сервоуправляемый мембранный клапан, предназначенный для управления, перекрытия и дозирования нейтральных сред с вязкостью до 21 мм²/с. Для работы клапана всегда требуется минимальный перепад давления 0.2 бар. Стандартный латунный корпус соответствует европейским требованиям к питьевой воде, а для специфических требований рынка доступны версии из латуни, устойчивой к обесцинкованию, или нержавеющей стали.

Для снижения энергопотребления во время работы доступны катушки со встроенной электроникой Kick-and-Drop (KD), использующей технологию двойной катушки. Клапан оснащен виброустойчивой системой катушки с центральным креплением и демпфированной конструкцией для бесшумного закрытия.

Общие технические данные

Характеристика	Спецификация
Условный проход	От DN 10 до DN 50
Материал корпуса	Латунь согл. DIN EN 50930-6, Нержавеющая сталь 1.4408 (CF8M)
Материал уплотнения	NBR, EPDM, FKM
Рабочий цикл	100% непрерывная работа
Время переключения	Открытие: 0.1...1.5 с, Закрытие: 0.2...4 с
Допуск по напряжению	±10%
Степень защиты	IP65 в соответствии с DIN EN 60529/IEC 60529 с кабельным штекером

Ограничения температуры среды

• С NBR: от -10 °C до +80 °C
• С EPDM: от -30 °C до +90 °C (с эпоксидной катушкой до +100 °C)
• С FKM: от 0 °C до +90 °C (с эпоксидной катушкой до +120 °C)

Функции контура

Функция контура	Описание
A (NC)	2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально закрытый
B (NO)	2/2-ходовой электромагнитный клапан, сервоуправляемый, нормально открытый

Особые указания для функции контура B

Для клапанов с функцией контура B (NO), имеющих выхлопной канал G1/8 на катушке (CF05/MX62), клапан открыт при отсутствии питания. Среда также вытекает через выхлопной канал на катушке. В основном они подходят для сброса давления компрессоров.

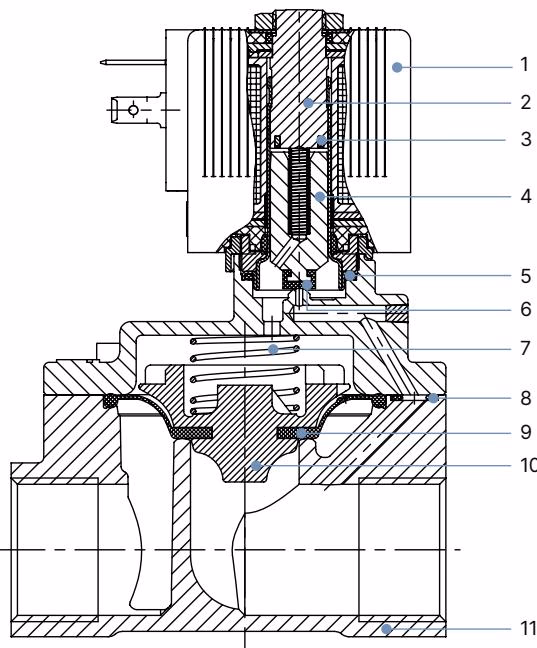

Спецификация материалов

№	Элемент	Материал
1	Катушка	Полиамид или эпоксидная смола
2	Стопор	Нержавеющая сталь 1.4113
3	Экранирующее кольцо	Cu (латунная версия), Ag (версия из нержавеющей стали)
4	Магнитный сердечник	Нержавеющая сталь 1.4113
5	Уплотнительное кольцо	NBR, FKM, EPDM
6	Уплотнение сердечника	NBR, FKM, EPDM
7	Пружина	Нержавеющая сталь 1.4310
8	Уплотнительное кольцо	NBR, FKM, EPDM
9	Мембрана	NBR, FKM, EPDM
10	Держатель мембраны	PPSGF40 (DN 50: латунь и нержавеющая сталь)
11	Корпус клапана	Латунь или нержавеющая сталь 1.4408 (CF8M)

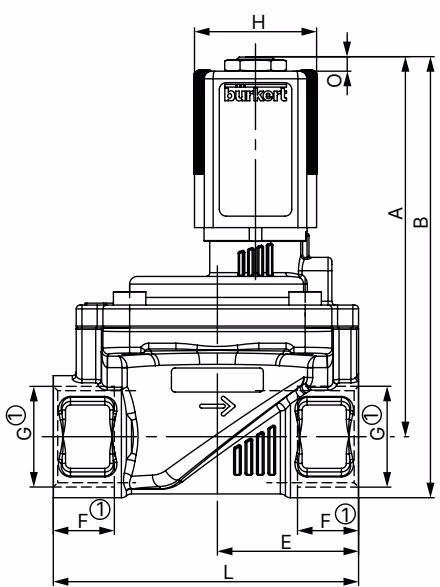

Размеры (Стандартная резьбовая версия)

Размеры в мм. Размеры F1 и G1 применяются к резьбе G.

DN	A	B	C	D	E	G1	L	SW
10	83.1	94.1	32	44	22	G 1/4, G 3/8	50	22
13	91.1	104.6	42	54.5	27.25	G 3/8, G 1/2	58	27
20	99.6	115.6	60	74	37	G 3/4	80	32
25	106.6	127.1	70	85	46	G 1	95	41
40	120.1	145.1	99	114	61	G 1 1/4, G 1 1/2	126	50
50	119.9	154.9	115	132	82	G 2	164	70

Идентификация заводской таблички

Заводская табличка включает: (1) Тип, (2) Функция контура, (3) Условный проход, (4) Материал уплотнения, (5) Материал корпуса, (6) PN, (7) Тип соединения, (8) Мощность, (9) Частота, (10) Напряжение, (11) Код производителя и (12) Номер артикула.

Безопасность и установка

Опасность травмирования из-за высокого давления и электрического тока

• Перед ослаблением трубопроводов или клапанов сбросьте давление и стравите воздух из системы.
• Перед вмешательством в устройство или систему отключите электропитание и заблокируйте его от повторного включения.

Меры предосторожности при установке

• Не используйте катушку в качестве рычага.
• Удерживайте устройство за корпус с помощью рожкового ключа и вкручивайте в трубопровод.
• Соблюдайте направление потока: стрелка на корпусе указывает направление потока.
• Установите грязеуловитель перед входом клапана (≤ 500 мкм).

Ручное управление (Опция)

Для ручного управления клапаном (код HA15/HA17) ручной рычаг необходимо повернуть в вертикальное положение под катушкой. Не перекручивайте ручной рычаг. При задействованном ручном рычаге клапан больше не может переключаться электрически.
