Бюркерт (Burkert) 54220 (Тип 0256) — это двухходовой плунжерный электромагнитный клапан прямого действия, предназначенный для управления, перекрытия и дозирования сред. Данная модель оснащена латунным корпусом с внутренней резьбой G 3/8, проходным сечением 5,0 мм и работает от напряжения 24 В постоянного тока. Клапан оснащен уплотнением из NBR, что делает его пригодным для нейтральных сред, таких как сжатый воздух, вода и масло, в диапазоне температур от -10 °C до +90 °C. Клапан работает в нормально закрытом (NC) режиме и поддерживает диапазон давления от 0 до 2,5 бар. При правильном подключении кабельного штекера обеспечивается класс защиты IP65.

Общие технические данные

Характеристики продукта
Размеры	См. раздел Размеры
Материал уплотнения	NBR (FKM, EPDM по запросу)
Материал корпуса	Латунь (Нержавеющая сталь 1.4581 доступна для серии)
Материал катушки	Эпоксидная смола
Проходное сечение	DN 2.0...DN 12.0 (Модель 54220: 5,0 мм)
Функция контура	A (Нормально закрытый)
Класс теплоизоляции	Эпоксидная катушка класс H
Рабочий цикл	100 % непрерывная работа
Рабочее напряжение	24 В пост. тока (Модель 54220)
Допуск по напряжению	±10 %
Температура среды (NBR)	-10 °C...+80 °C (До 90 °C согласно данным модели)
Вязкость	Макс. 21 мм²/с (21 сСт)
Электрическое подключение	Штекерные контакты согласно DIN EN 175 301 - 803 форма A
Степень защиты	IP65 с кабельным штекером
Монтажное положение	Любое, предпочтительно приводом вверх
Температура окружающей среды	Макс. + 55 °C

Функции контура

Символ	Описание
A (NC)	Функция контура A (CF A) 2/2-ходовой электромагнитный клапан Прямого действия Нормально закрытый

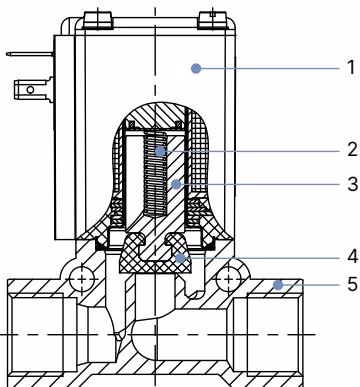

Материалы

№	Элемент	Материал
1	Катушка	Эпоксидная смола
2	Пружина	Нержавеющая сталь 1.4310
3	Сердечник	Нержавеющая сталь 1.4105
4	Уплотнение	NBR/FKM (EPDM по запросу)
5	Корпус	Латунь, нержавеющая сталь 1.4581

Размеры

Примечание: Размеры в мм.

Материал корпуса	D	F [мм]	H [мм]	L [мм]	SW
Латунь	G 1/4	12	91	74,5	22
Латунь	G 3/8	12	91	74,5	22
Латунь	G 1/2	14	94	74,5	27
Нержавеющая сталь	G 1/4	12	92	74,5	22
Нержавеющая сталь	G 1/2	14	95,6	74,5	27
Латунь	G 1/4	12	92	56	22
Латунь	G 3/8	12	92	56	22

Условия эксплуатации

Параметр	Значение
Температура окружающей среды	Макс. +55 °C
Температура хранения	от -40 °C до +80 °C
Класс защиты	IP65 согласно DIN EN 60529/IEC 60529 с кабельным штекером

Непрерывная работа

Если на заводской табличке не указано иное, электромагнитный привод подходит для непрерывной работы. Во время длительного простоя рекомендуется выполнять не менее 1–2 циклов переключения в день для обеспечения функциональной надежности.

Установка и безопасность

Опасность высокого давления и поражения электрическим током

• Опасность травмирования из-за высокого давления: Перед ослаблением трубопроводов или клапанов сбросьте давление и стравите воздух из системы.
• Опасность поражения электрическим током: Перед вмешательством в устройство или систему отключите электропитание и заблокируйте его от повторного включения. Обязательно подключите защитный проводник и проверьте электрическую целостность между катушкой и корпусом.

Перед установкой:

• Очистите трубопроводы от любых загрязнений.
• Установите грязеуловитель перед входом клапана (≤ 500 мкм).
• Монтажное положение: любое, предпочтительно приводом вверх.

Установка:

• Не используйте катушку в качестве рычага.
• Удерживайте устройство за корпус с помощью рожкового ключа и вкрутите в трубопровод.
• Соблюдайте направление потока: стрелка на корпусе указывает направление потока.

Запасные части

Заказывайте комплекты запасных частей, указывая номера позиций (Поз. 1: Комплект катушки; Поз. 2: Комплект изнашиваемых деталей) и идентификационный номер устройства.
