PN16
Обзор продукта

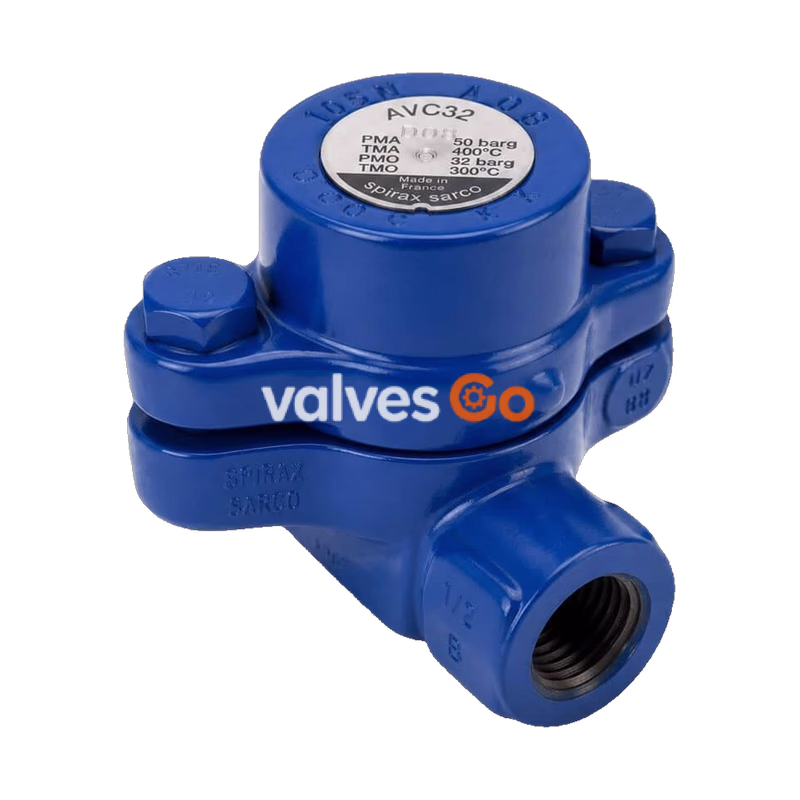

Спиракс Сарко Spirax Sarco AVC32 — обслуживаемый термостатический воздухоотводчик сбалансированного давления из углеродистой стали со встроенным плоским фильтром и прямоточной конструкцией присоединений, предназначенный для паровых систем. Все компоненты, работающие под давлением, поставляются сертифицированными TÜV поставщиками, а производство строго соответствует стандартам AD-Merkblatt WO/TRD100 и Европейской директиве по оборудованию под давлением 97/23/EC. Стабильная и надежная работа обеспечивает эффективный отвод воздуха из паровых систем.
Основные технические параметры
Диапазон давления и температуры
- Максимально допустимое давление (PMA): 50bar g@50℃
- Максимально допустимая температура (TMA): 400℃@35bar g
- Минимально допустимая температура: -60℃
- Максимальное давление насыщенного пара (PMO): 32bar g
- Максимальная рабочая температура (TMO): 287℃@32bar g
- Минимальная рабочая температура: 0℃
- Расчетное давление холодного водяного испытания: 75bar g
Размер прохода и параметры расхода
| Размер прохода | Спецификация DN | Значение Kv |
|---|---|---|
| ½" | DN15 | 0.8 |
| ¾" | DN20 | 0.8 |
| 1" | DN25 | 0.8 |
Формулы пересчета: Cv(UK) = Kv×0.963; Cv (US) = Kv×1.156
Типы присоединений
Воздухоотводчик AVC32 поставляется с несколькими вариантами присоединений для разных требований монтажа:
- Резьбовое присоединение: ½", ¾", 1" (BSP или NPT стандарт)
- Под муфтовую сварку: ½", ¾", 1" (стандарт BS 3799)
- Под стыковую сварку: ½", ¾", 1" (стандарт EN 12627)
- Фланцевое присоединение: DN15, 20, 25 (EN 1092 PN40, ANSI B 16.5 Class 150/300, JIS/KS 10K/20K)
Размеры и Вес
Данные размеров (единица: mm)
| Размер прохода | A | A1 | B | C | D | E (расстояние для демонтажа узла седла клапана) |
|---|---|---|---|---|---|---|
| ½" DN15 | 95 | 150 | 94 | 64 | 17 | 37 |
| ¾" DN20 | 95 | 150 | 94 | 64 | 19 | 37 |
| 1" DN25 | 95 | 160 | 94 | 64 | 23 | 37 |
Данные массы (единица: kg)
| Размер прохода | Резьбовое/сварное | Фланцевое |
|---|---|---|
| ½" DN15 | 1.4 | 2.9 |
| ¾" DN20 | 1.4 | 3.5 |
| 1" DN25 | 1.5 | 4.1 |
Материалы компонентов
| № | Наименование компонента | Материал |
|---|---|---|
| 1 | Крышка | Углеродистая сталь (DIN 17243 C22.8 / W/S 1.0460), ASTM A105N |
| 2 | Капсула | Нержавеющая сталь |
| 3 | Седло клапана | Нержавеющая сталь (BS 970 431 S29) |
| 5 | Фильтр | Нержавеющая сталь (AISI 304) |
| 7 | Прокладка крышки | Армированный нержавеющей сталью слоистый графит |
| 8 | Корпус | Углеродистая сталь (DIN 17243 C22.8 / W/S 1.0460), ASTM A105N |
| 9 | Болт крышки | Нержавеющая сталь (M10 x 30, A2-70) |
| 17 | Пружина | Нержавеющая сталь |
| 18 | Отбойная пластина | Нержавеющая сталь |
Инструкции по монтажу и применению
Рекомендации по монтажу
- При монтаже убедитесь, что капсула расположена горизонтально, а крышка находится сверху.
- Устанавливайте изделие в местах скопления воздуха, например в верхних точках паропроводов или оборудования, направляя выпускной порт в безопасную зону.
- Для удобства обслуживания рекомендуется установить запорные клапаны до и после воздухоотводчика; сам воздухоотводчик не следует теплоизолировать.
Безопасность и обслуживание
Подробные сведения по монтажу, обслуживанию и безопасной эксплуатации приведены в руководстве по монтажу и обслуживанию (IMP123-14), поставляемом с изделием. Изделие пригодно для переработки и при правильной утилизации не создает экологических проблем.
Инструкции по заказу
Пример заказа изделия
1 шт. воздухоотводчик Спиракс Сарко Spirax Sarco ½" AVC32, резьбовое присоединение BSP.
Рекомендуемый момент затяжки
| № детали | Наименование компонента | Спецификация | Момент затяжки (Nm) |
|---|---|---|---|
| 3 | Седло клапана | - | 115-125 |
| 9 | Болт крышки | M10X30 | 23-27 |
Информация о запасных частях
Список доступных запасных частей
| Наименование запасной части | Спецификация | Соответствующие № деталей |
|---|---|---|
| Узел капсулы и седла клапана | - | 2, 3, 17, 18 |
| Фильтр | 3 шт./комплект | 5 |
| Комплект прокладок крышки | 3 шт./комплект | 7 |
Инструкции по заказу запасных частей
При заказе запасных частей используйте приведенные выше наименования и указывайте модель воздухоотводчика и размер порта. Пример: 1 узел капсулы и седла клапана для воздухоотводчика DN25 AVC32. Примечание: сплошные линии на схеме обозначают доступные запасные части, пунктирные линии не входят в объем поставки запасных частей.
Дополнительные сведения по монтажу
- Капсула при монтаже должна находиться в горизонтальном положении.
- Крышка при монтаже должна располагаться сверху.
- Воздухоотвод устанавливают в местах скопления воздуха.
- Выпускной порт следует направлять в безопасную зону.
