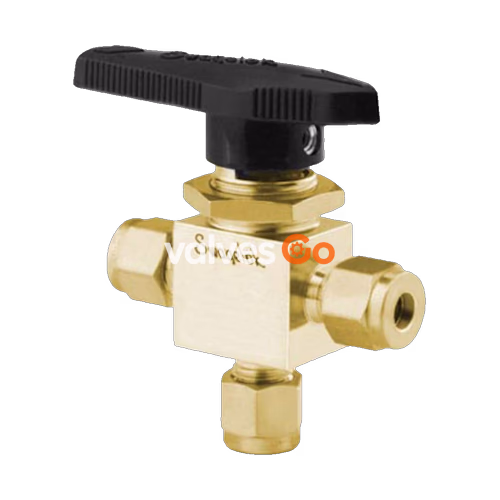

Сважлок (Swagelok) B-42XS4 представляет собой латунный 1-составной 3-ходовой инструментальный шаровой кран серии 40, обеспечивающий надежное переключение. Он оснащен трубными фитингами Swagelok 1/4 дюйма, имеет максимальный коэффициент расхода (Cv) 0,35 и проходное сечение 0,125 дюйма (3,2 мм).

3-ходовое переключение

Оригинальные клапаны серии 40 и серии 40G предлагают различные варианты приводов, конфигураций потока и рукояток. Они разработаны для облегчения регулировки уплотнения без демонтажа из линии.

Технические характеристики

Характеристика	Значение
Материал шара/штока	Латунь
Материал корпуса	Латунь
Процесс очистки	Стандартная очистка и упаковка (SC-10)
Размер соединения 1	1/4 дюйма
Тип соединения 1	Трубный фитинг Swagelok®
Размер соединения 2	1/4 дюйма
Тип соединения 2	Трубный фитинг Swagelok®
Размер соединения 3	1/4 дюйма
Тип соединения 3	Трубный фитинг Swagelok®
Максимальный Cv	0.35
Тракт потока	Стандартный
Схема потока	3-ходовая, переключающая
Цвет рукоятки	Черный
Тип рукоятки	Рычаг
Сертификация по низким выбросам	Да
Проходное сечение	0.125 дюйма / 3.2 мм
Материал уплотнения	PTFE
Материал кольца/диска	Латунь с покрытием PTFE
Номинальное давление при комнатной температуре	2500 PSIG при 100°F / 172 BAR при 37°C
Класс обслуживания	Общий
Испытания	Испытания согласно WS-22

Предупреждение о взаимозаменяемости

Не смешивайте и не заменяйте изделия или компоненты Swagelok, не регулируемые стандартами промышленного дизайна, включая концевые соединения трубных фитингов Swagelok, изделиями других производителей.
