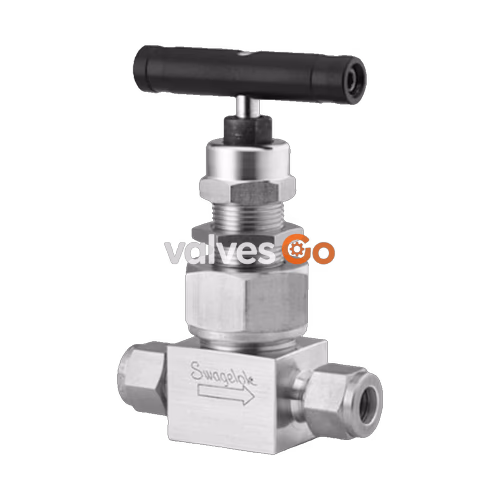

Сважлок Swagelok SS-12NBS16 игольчатый клапан из нержавеющей стали для тяжелых условий. Этот прямой двухходовой клапан оснащен шаровым штоком и концевыми соединениями 1 дюйм Сважлок Swagelok с максимальным коэффициентом потока (Cv) 2.4. Игольчатые клапаны с фланцевой крышкой доступны в различных материалах, с рабочим давлением до 10000 psig (689 bar) и температурой до 1200°F (648°C).

Технические характеристики

Характеристика	Значение
Материал корпуса	нержавеющая сталь 316
Процесс очистки	Standard Cleaning and Packaging (SC-10)
Размер присоединения 1	1 in.
Тип присоединения 1	Сважлок Swagelok® Tube Fitting
Размер присоединения 2	1 in.
Тип присоединения 2	Сважлок Swagelok® Tube Fitting
CV Maximum	2.4
Паттерн потока	Straight (2-way)
Стиль ручки	Aluminum Bar
Максимальная температура, F (°C)	450 (232)
Давление при максимальной температуре	450°F @ 3995 PSIG / 232°C @ 275 BAR
Минимальная температура, F (°C)	-65 (-53)
Отверстие	0.437 in
Давление при комнатной температуре	4700 PSIG @ 100°F / 323 BAR @ 37°C
Материал наконечника штока	Cobalt Based Alloy
Тип штока	Ball stem
eClass (10.1)	37010203
UNSPSC (17.1001)	40141602

Взаимозаменяемость компонентов

Не смешивайте и не заменяйте продукты или компоненты Сважлок Swagelok, не регулируемые стандартами промышленного дизайна, включая концевые соединения трубных фитингов Сважлок Swagelok, на продукты других производителей.

Конструкция системы

Необходимо рассмотреть полный каталог для обеспечения безопасного выбора продукта. При выборе продуктов необходимо учитывать общую конструкцию системы для обеспечения безопасной и бесперебойной работы. Функциональность, совместимость материалов, достаточные номинальные параметры, правильная установка, эксплуатация и техническое обслуживание являются обязанностями проектировщика и пользователя системы.
