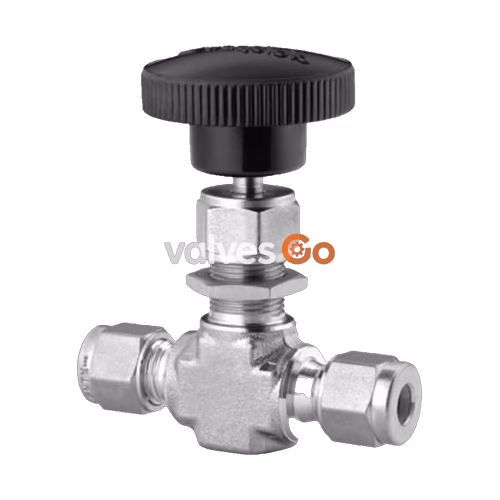

Сважлок (Swagelok) SS-1RS6MM — это игольчатый клапан из нержавеющей стали с цельной крышкой, имеющий прямой (проходной) корпус и регулирующий шток. Эти компактные игольчатые клапаны выпускаются в широком диапазоне размеров, конфигураций и материалов, и предназначены для надежной работы в различных применениях. Модель SS-1RS6MM обеспечивает максимальный коэффициент расхода (Cv) 0.37 и оснащена концевыми соединениями в виде трубных фитингов Swagelok® диаметром 6 мм.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Материал корпуса | Нержавеющая сталь 316 |
| Процесс очистки | Стандартная очистка и упаковка (SC-10) |
| Размер соединения 1 | 6 мм |
| Тип соединения 1 | Трубный фитинг Swagelok® |
| Размер соединения 2 | 6 мм |
| Тип соединения 2 | Трубный фитинг Swagelok® |
| Максимальный Cv | 0.37 |
| Направление потока | Прямое (2-ходовое) |
| Тип рукоятки | Фенольная сферическая |
| Сертификат низких выбросов | Да |
| Максимальная температура, °F (°C) | 600 (315) |
| Номинальное давление при макс. температуре | 600°F при 3130 PSIG / 315°C при 215 BAR |
| Минимальная температура, °F (°C) | -65 (-53) |
| Проходное сечение | 0.172 дюйма |
| Номинальное давление при комнатной температуре | 5000 PSIG при 100°F / 344 BAR при 37°C |
| Материал наконечника штока | Нержавеющая сталь 316 |
| Тип штока | Регулирующий |
| eClass (4.1) | 37010203 |
| eClass (5.1.4) | 37010201 |
| eClass (6.0) | 37010203 |
| eClass (6.1) | 37010203 |
| eClass (10.1) | 37010203 |
| UNSPSC (4.03) | 40141602 |
| UNSPSC (10.0) | 40141602 |
| UNSPSC (11.0501) | 40141602 |
| UNSPSC (13.0601) | 40141602 |
| UNSPSC (15.1) | 40141602 |
| UNSPSC (17.1001) | 40183102 |
Безопасность и совместимость
Для обеспечения безопасного выбора продукта проектировщик системы и пользователь должны ознакомиться с полным содержанием каталога. При выборе продуктов необходимо учитывать общую конструкцию системы для обеспечения безопасной и бесперебойной работы. Ответственность за функциональность, совместимость материалов, соответствующие номинальные характеристики, правильную установку, эксплуатацию и техническое обслуживание несут проектировщик системы и пользователь.
Не смешивайте и не заменяйте продукты или компоненты Swagelok, не регулируемые стандартами промышленного дизайна, включая концевые соединения трубных фитингов Swagelok, с продуктами других производителей.
