PN100

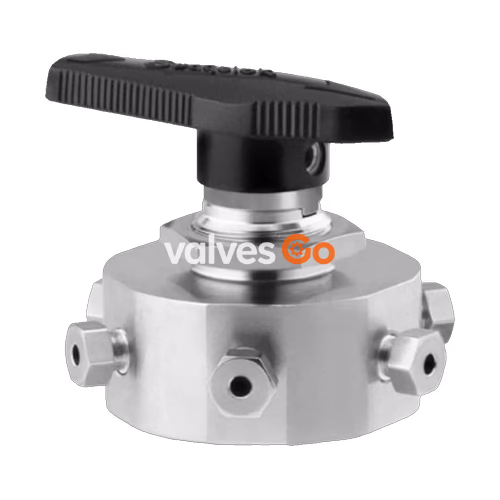

Сважлок Swagelok SS-43Y6FS2 — это 6-ходовой шаровой клапан серии 40 из нержавеющей стали с Cv 0,08 и внутренними трубными фитингами Сважлок Swagelok 1/8 дюйма. Шаровой клапан серии 40 имеет 6-ходовую перекрестную конструкцию, предназначенную для перенаправления потока.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Материал шара/штока | Нержавеющая сталь |
| Материал корпуса | Нержавеющая сталь 316 |
| Процесс очистки | Стандартная очистка и упаковка (SC-10) |
| Размер соединения 1 | 1/8 дюйма |
| Тип соединения 1 | Внутренний Сважлок Swagelok® Tube Fitting |
| Размер соединения 2 | 1/8 дюйма |
| Тип соединения 2 | Внутренний Сважлок Swagelok® Tube Fitting |
| Размер соединения 3 | 1/8 дюйма |
| Тип соединения 3 | Внутренний Сважлок Swagelok® Tube Fitting |
| Размер соединения 4 | 1/8 дюйма |
| Тип соединения 4 | Внутренний Сважлок Swagelok® Tube Fitting |
| Макс. Cv | 0,08 |
| Конфигурация потока | Прямая |
| Конфигурация потока | 6-ходовая, перекрестная |
| Цвет рукоятки | Черный |
| Тип рукоятки | Рычажная |
| Сертифицирован по низким выбросам | Да |
| Отверстие | 0,062 дюйма / 1,6 мм |
| Материал набивки | PTFE |
| Материал кольца/диска | Нержавеющая сталь с покрытием PTFE |
| Номинальное давление при комнатной температуре | 500 PSIG @ 100°F / 34,4 BAR @ 37°C |
| Класс обслуживания | Общий |
| Испытания | Испытания по стандарту WS-22 |
| eClass (4.1) | 37010401 |
| eClass (5.1.4) | 37010401 |
| eClass (6.0) | 37010401 |
| eClass (6.1) | 37010401 |
| eClass (10.1) | 37010401 |
| UNSPSC (4.03) | 40141607 |
| UNSPSC (10.0) | 40141607 |
| UNSPSC (11.0501) | 40141607 |
| UNSPSC (13.0601) | 40141607 |
| UNSPSC (15.1) | 40141607 |
| UNSPSC (17.1001) | 40183104 |
6-ходовой перекрестный
Клапаны серий 40 и 40G предлагают диапазон конфигураций приводов, вариантов конфигурации потока и выбора рукояток, одновременно обеспечивая регулировку набивки в линии.
Безопасность и совместимость
Необходимо ознакомиться с полным содержимым каталога, чтобы проектировщик системы и пользователь сделали безопасный выбор продукта. При выборе продуктов необходимо учитывать общую конструкцию системы для обеспечения безопасной и бесперебойной работы. Функция, совместимость материалов, достаточные номинальные характеристики, правильная установка, эксплуатация и техническое обслуживание являются ответственностью проектировщика системы и пользователя.
Не смешивайте и не заменяйте продукцию или компоненты Сважлок Swagelok, не регламентированные стандартами промышленного проектирования, включая концевые соединения трубных фитингов Сважлок Swagelok, продукцией других производителей.
