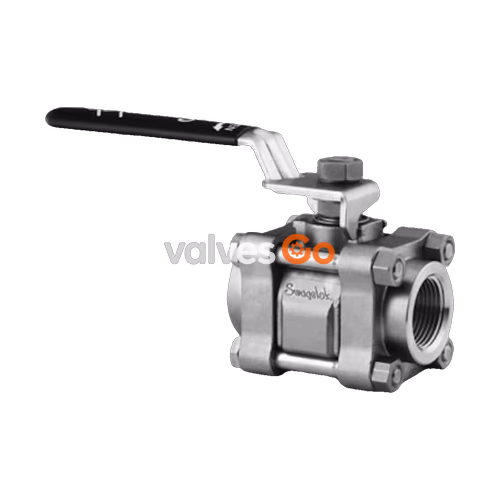

Сважлок Swagelok (Swagelok) SS-65TF12 представляет собой 2-ходовой шаровой кран серии 60 из нержавеющей стали 316 с соединениями 3/4 in. FNPT, седлами из усиленного ПТФЭ, подпружиненной конструкцией и шевронным уплотнением. Откидной корпус обеспечивает надежное перекрытие потока и требует минимального технического обслуживания в системах общего назначения.

Технические характеристики

Характеристика	Значение
Материал шара/штока	Нержавеющая сталь
Материал корпуса	Нержавеющая сталь 316
Процесс очистки	Стандартная очистка и упаковка (SC-10)
Размер соединения 1	3/4 in.
Тип соединения 1	Внутренняя резьба NPT
Размер соединения 2	3/4 in.
Тип соединения 2	Внутренняя резьба NPT
Максимальный коэффициент Cv	31
Материал крепежа	Нержавеющая сталь 316
Материал уплотнения фланца	Фторуглерод FKM
Схема потока	2-ходовая, запорная, прямая
Цвет рукоятки	Черный
Тип рукоятки	Рычаг
Сертифицирован по низким выбросам	Да
Номинальное давление при комнатной температуре	2200 PSIG при 100°F / 151 BAR при 37°C
Материал седла	Усиленный ПТФЭ
Материал пружины седла	Нержавеющая сталь 316
Класс эксплуатации	Общего назначения
Материал подшипника штока	Сплав X750
Испытания	Испытания в соответствии с WS-22
eClass (4.1)	37010401
eClass (5.1.4)	37010401
eClass (6.0)	37010401
eClass (6.1)	37010401
eClass (10.1)	37010401
UNSPSC (4.03)	40141607
UNSPSC (10.0)	40141607
UNSPSC (11.0501)	40141607
UNSPSC (13.0601)	40141607
UNSPSC (15.1)	40141607
UNSPSC (17.1001)	40183106

2-ходовая прямая схема

Шаровые краны на четверть оборота предлагают универсальные возможности срабатывания и доступны в исполнениях из различных сплавов. Предлагается ряд конфигураций, включая опциональное отверстие для сброса давления.

WARNING

Запрещается смешивать или заменять изделия или компоненты Swagelok, не соответствующие стандартам промышленного дизайна (включая концевые соединения трубных фитингов Swagelok), с деталями других производителей.
