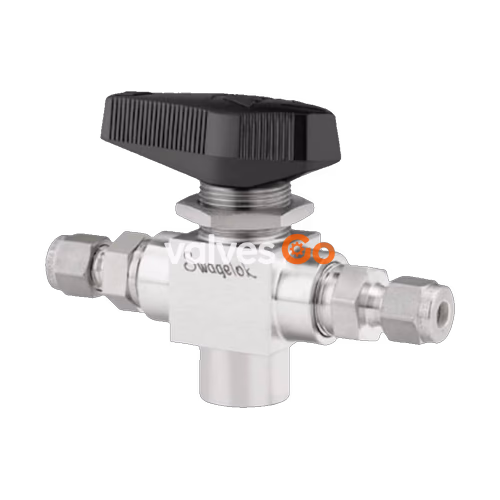

Сважлок (Swagelok) SS-H83PS4 представляет собой трехсоставной шаровой кран высокого давления из нержавеющей стали с седлами из PEEK и трубными фитингами Swagelok 1/4 дюйма. Шаровые краны с цапфой серий 83 и H83 разработаны для надежной работы в различных условиях давления. Они отличаются компактной конструкцией с высокой пропускной способностью, простотой управления с низким крутящим моментом и совместимостью с различными температурами. Сертификация по типу ECE R110 является опциональной.

Технические характеристики

Характеристика	Значение
Материал корпуса	Нержавеющая сталь 316
Процесс очистки	Стандартная очистка и упаковка (SC-10)
Размер соединения 1	1/4 дюйма
Тип соединения 1	Трубный фитинг Swagelok®
Размер соединения 2	1/4 дюйма
Тип соединения 2	Трубный фитинг Swagelok®
Максимальный коэффициент расхода (Cv)	1.6
Тип потока	2-ходовой, запорный, прямой
Цвет рукоятки	Черный
Стиль рукоятки	Фенольная рукоятка
Проходное сечение	0.187 дюйма / 4.7 мм
Номинальное давление при комнатной температуре	10000 PSIG при 100°F / 689 бар при 37°C
Материал седла	PEEK
Класс обслуживания	Высокое давление
Испытания	Испытания в соответствии с WS-22

WARNING

Не смешивайте и не взаимозаменяйте изделия или компоненты Swagelok, не регулируемые стандартами промышленного дизайна, включая концевые соединения трубных фитингов Swagelok, с изделиями других производителей.
