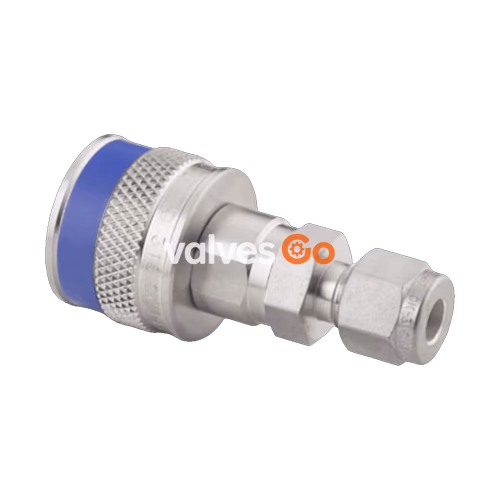

Сважлок Swagelok SS-QC4-B-400K5 — корпус быстроразъемного соединения для приборов из нержавеющей стали 316, предназначенный для быстрых и легких соединений в применениях, требующих частых соединений, минимального вовлечения воздуха и минимального разлива. Этот корпус серии QC4 имеет трубный фитинг Сважлок Swagelok 1/4 дюйма и специальную синюю втулку с ключом для предотвращения случайного смешивания линий.

Технические характеристики

Характеристика	Значение
Вовлечение воздуха	0.3 cm³
Материал корпуса	нержавеющая сталь 316
Процесс очистки	Standard Cleaning and Packaging (SC-10)
Размер присоединения 1	1/4 in.
Тип присоединения 1	Сважлок Swagelok Tube Fitting
Максимальная Cv	0.2 (при соединении с штоком DESO), 0.3 (при соединении с штоком SESO)
Смазка	Dow Corning 111
Материал уплотнительного кольца	Fluorocarbon FKM
Номинальное давление (соединенное при максимальной температуре)	250 PSIG @ 400 °F / 17.2 BAR @ 204 °C
Номинальное давление (соединенное при комнатной температуре)	3000 PSIG @ 70 °F / 206 BAR @ 21 °C
Номинальное давление (разъединенное при комнатной температуре)	250 PSIG @ 70 °F / 17.2 BAR @ 21 °C
Номинальное давление/температура (соединение и разъединение)	250 PSIG @ 70 °F / 17.2 BAR @ 21 °C
Серия	QC4
Особая втулка	Синяя втулка с ключом
Разлив	0.3 cm³

Уведомление о совместимости

Не смешивайте и не взаимозаменяйте продукцию или компоненты Сважлок Swagelok, не регулируемые стандартами промышленного дизайна, включая концевые соединения трубных фитингов Сважлок Swagelok, с продукцией других производителей.
