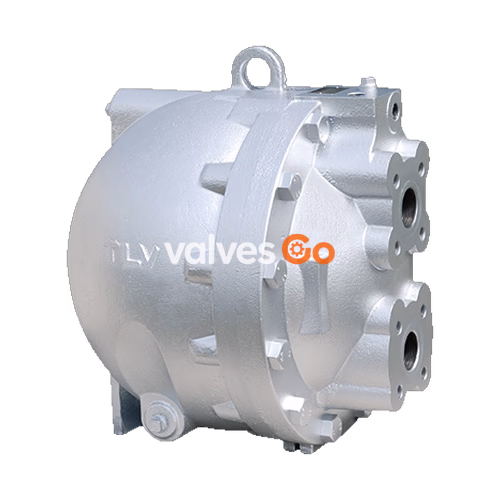

TLV GT14M PowerTrap представляет собой компактный механический насос со встроенным конденсатоотводчиком, предназначенный для отвода и возврата конденсата. Он отлично подходит для дренажа теплообменников средней производительности, систем возврата вторичного пара и резервуаров, часто работающих в условиях вакуума. Модель GT оснащена встроенной функцией конденсатоотводчика, что делает ее пригодной для использования в условиях, когда давление на входе может попеременно быть ниже или выше давления на выходе.
Особенности
- Отвод высокотемпературного конденсата без кавитации.
- Не требует электропитания или дополнительных регуляторов уровня, следовательно, ИСКРОБЕЗОПАСЕН.
- Насос работает при низком напоре заполнения (мин. 350 мм).
- Простой доступ к внутренним деталям без демонтажа с линии упрощает очистку и снижает затраты на техническое обслуживание.
- Высококачественные внутренние детали из нержавеющей стали и закаленные рабочие поверхности обеспечивают надежность.
- Компактная конструкция позволяет устанавливать насос в ограниченном пространстве.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Материал корпуса | Чугун (FC250) / Литая сталь (A216 Gr.WCB) |
| Вход и выход перекачиваемой среды | DN 40 × DN 40 (Фланцевое) |
| Движущая среда и выхлоп насоса | 1/2" (Резьбовое) |
| Максимальное рабочее давление (PMO) | 13 бар изб. (Чугун) / 14 бар изб. (Литая сталь) |
| Максимальная рабочая температура (TMO) | 200 °C (Чугун) / 220 °C (Литая сталь) |
| Диапазон давления движущей среды | 0,3 – 13 бар изб. (Чугун) / 0,3 – 14 бар изб. (Литая сталь) |
| Максимально допустимое противодавление | На 0,5 бар меньше, чем давление используемой движущей среды |
| Объем каждого цикла отвода | Прибл. 12,5 литров |
| Движущая среда | Насыщенный пар |
| Перекачиваемая среда | Паровой конденсат, вода |
WARNING
Установите надлежащим образом и НЕ используйте данное изделие за пределами рекомендованного рабочего давления, температуры и других технических характеристик. Использование не по назначению может вызвать такие факторы риска, как повреждение или неисправность в работе изделия, которые могут привести к серьезным авариям.

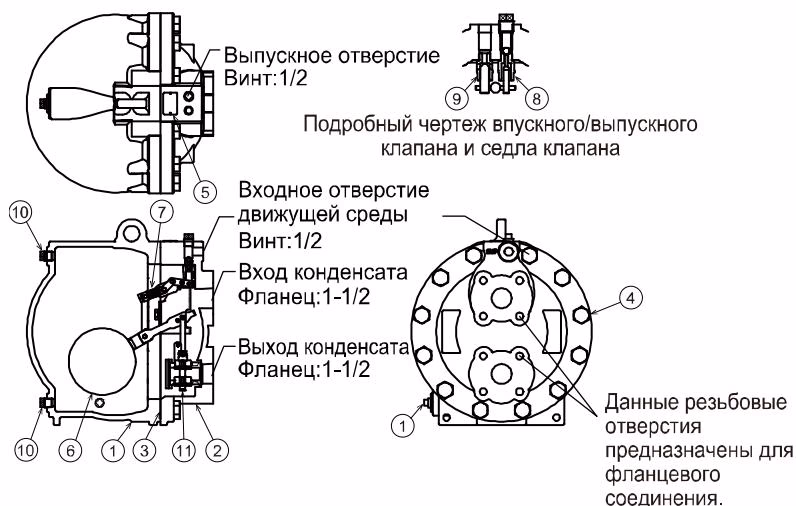

Материалы и конструкция
| № | Описание | Материал | DIN | ASTM/AISI |
|---|---|---|---|---|
| 1 | Корпус | Чугун FC250 / Литая сталь | 0.6025 / 1.0619 | A126 Cl.B / A216 Gr.WCB |
| 2 | Крышка | Чугун FC250 / Литая сталь | 0.6025 / 1.0619 | A126 Cl.B / A216 Gr.WCB |
| 3 | Прокладка крышки | Графитовый компаунд | — | — |
| 4 | Поплавок | Нержавеющая сталь SUS316L | 1.4404 | AISI316L |
| 5 | Механизм мгновенного действия | Нержавеющая сталь | — | — |
| 6 | Блок впускного клапана движущей среды | Нержавеющая сталь SUS440C / SUS420F | 1.4125 / 1.4028 | AISI440C / AISI420F |
| 7 | Блок выпускных клапанов | Нержавеющая сталь SUS440C / SUS420F | 1.4125 / 1.4028 | AISI440C / AISI420F |
| 8 | Модуль конденсатоотводчика | Нержавеющая сталь | — | — |
| 9 | Входной обратный клапан CKF5M | Нержавеющая сталь SUS304 | 1.4301 | AISI304 |
| 10 | Выходной обратный клапан CKF3M | Литая нержавеющая сталь A351 Gr.CF8 | 1.4312 | — |

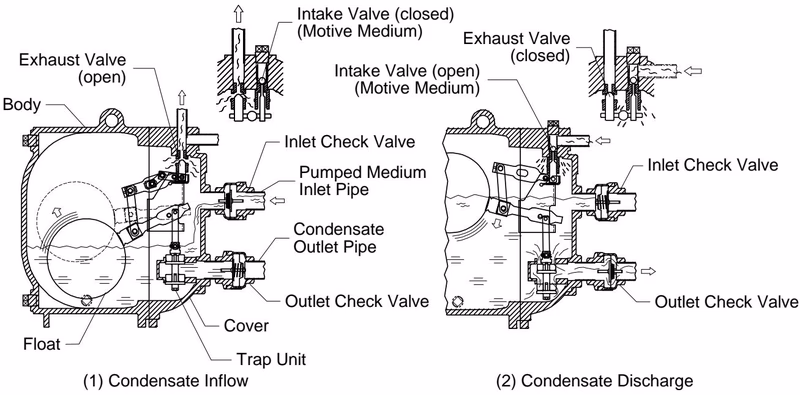

Применение и принцип работы
PowerTrap используется для отвода жидкости из областей с вакуумом или низким давлением в области с высоким давлением, или с небольших высот на более высокие. Существует два типа систем подачи: закрытая система и открытая система.
- Когда конденсат вытекает из входной трубы конденсата через входной обратный клапан в корпус блока, воздух в корпусе выходит через выпускной клапан и поплавок поднимается. В случае GT главный клапан на конденсатоотводчике открывается при подъеме поплавка. Если давление на входе выше противодавления, конденсат проходит через выходной обратный клапан и отводится (функция обычного конденсатоотводчика).
- Когда поплавок поднимается до своего верхнего уровня, толкающий стержень на механизме мгновенного действия быстро поднимается, одновременно закрывая выпускной клапан и открывая впускной клапан (движущей среды). Давление, создаваемое движущей средой, приводит к тому, что внутреннее давление в блоке становится выше противодавления, отводя конденсат.
- В результате отвода конденсата уровень воды падает и поплавок опускается. Когда поплавок достигает своего нижнего уровня, толкающий стержень быстро перемещается вниз, открывая выпускной клапан и закрывая впускной клапан, возвращаясь к состоянию заполнения.
Руководство по установке

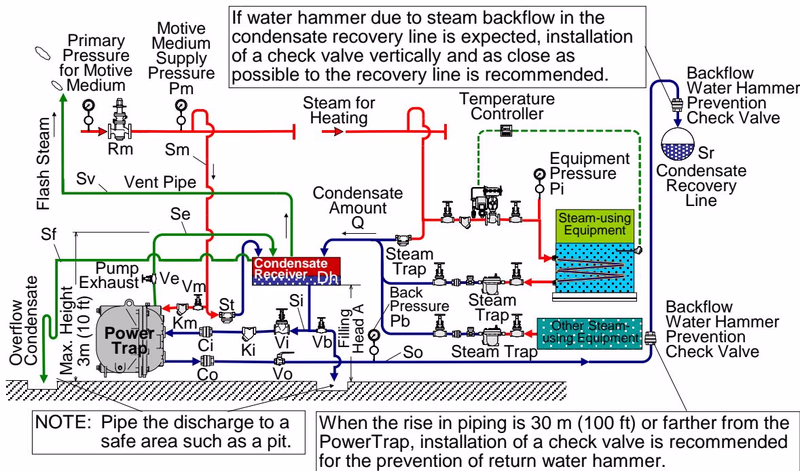

Трубопровод открытой системы

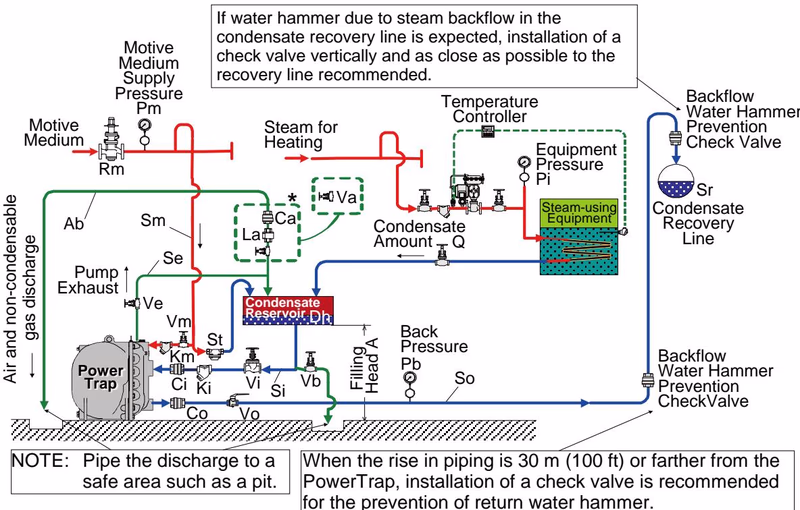

Трубопровод закрытой системы
TIP
Следует использовать только обратные клапаны TLV, поставляемые с PowerTrap; с другими обратными клапанами надлежащая пропускная способность не может быть гарантирована. CKF5M представляет собой обратный клапан поворотного типа для входа конденсата и должен устанавливаться меткой "UP" вверх. CKF3M представляет собой дисковый обратный клапан для отвода конденсата и может устанавливаться в любой ориентации.
Определение размера резервуара (Закрытые системы)
Резервуар должен иметь достаточную емкость для хранения конденсата, образующегося во время работы и отвода PowerTrap. Если выпар отсутствует, см. следующую таблицу для определения диаметра и длины трубы резервуара на основании количества конденсата:
| Количество конденсата (кг/ч) | Диаметр резервуара 100 мм | Диаметр резервуара 150 мм | Диаметр резервуара 200 мм | Диаметр резервуара 250 мм |
|---|---|---|---|---|
| 1000 | 0,7 м | - | - | - |
| 2000 | 1,3 м | 0,6 м | - | - |
| 4000 | - | 1,2 м | 0,7 м | - |
| 6000 | - | 1,7 м | 1,0 м | 0,6 м |
| 8000 | - | - | 1,3 м | 0,8 м |
| 10000 | - | - | 1,7 м | 1,0 м |
Примечание: Длину резервуара можно сократить на 50%, если давление среды, разделенное на противодавление, составляет 2 или более.
Техническое обслуживание и разборка
DANGER
Поплавок НИКОГДА не должен подвергаться воздействию высоких температур. Поплавок может взорваться в результате повышенного внутреннего давления, что приведет к несчастному случаю с серьезной травмой или нанесением ущерба собственности и оборудованию.
При разборке или снятии изделия подождите, пока внутреннее давление не сравняется с атмосферным, а поверхность изделия не остынет до комнатной температуры. Разборка или снятие изделия, находящегося в нагретом состоянии или под давлением, может привести к выбросу жидкости, способной вызвать ожоги и другие травмы или повреждения.
Периодическая проверка должна проводиться не реже одного раза в 2 года. Убедитесь, что механизм мгновенного действия беспрепятственно перемещается вверх и вниз, поплавок не поврежден, а на стержнях и рычагах нет посторонних предметов. Во время повторной сборки обязательно замените прокладки корпуса и крышки новыми прокладками.
