ТЛВ (TLV) iT5-IS-RUN — это ретранслятор для беспроводных датчиков мониторинга iTrapSensor, работающий на базе протокола ISA 100.11a. Он ретранслирует данные между датчиками мониторинга и точкой доступа, увеличивая дальность связи системы.

Особенности

Ретранслятор обеспечивает надежную беспроводную передачу данных и обладает следующими характеристиками:

• Возможность высокочастотного мониторинга с циклом связи, настраиваемым в диапазоне от 1 секунды до 1 часа.
• Дальность связи в зоне прямой видимости между ретранслятором и датчиками или другими ретрансляторами составляет 400 м.
• Питание от аккумуляторной батареи с длительным сроком службы (возможна замена во взрывоопасных зонах).
• Искробезопасное исполнение для использования во взрывоопасных и невзрывоопасных зонах.
• Доступна опциональная удлиненная антенна для удаленного монтажа.

Технические характеристики

Модель	iT5-IS-RUN
Тип	С питанием от батареи
Диапазон частот беспроводной связи	2.4 ГГц
Максимальное количество скачков (hops)	4 (от точки доступа до датчика)
Цикл связи	От 1 секунды до 1 часа
Источник питания	Неперезаряжаемая литий-тионилхлоридная батарея × 2 Номинальное напряжение: 3.6 В Номинальная емкость: 76 Ач на блок
Срок службы батареи	10 лет при нормальной работе (5 датчиков TLV с циклом измерения 60 с) или 5 лет (20 датчиков TLV с циклом измерения 60 с)
Характеристики искробезопасности	ATEX: II 1G Ex ia IIC T4 Ga UL/cUL: Class I, Division 1, Groups ABCD IECEx: Ex ia IIC T4 Ga Class I, Zone 0, AEx ia op is IIC T4, Ex ia op is IIC T4 UKEX: Ex ia IIC T4 Ga
Температура окружающей среды (°C)	От -40 до +80
Класс защиты	IP66 и IP67 (оценка искробезопасности проводится при IP20)
Материал (Корпус, Крышка)	Алюминиевый сплав, литье под давлением (ADC3, SG100A)
Принадлежности	Монтажный кронштейн
Опция	Удлинитель антенны: антенна 150 мм с кабелем 3 м или 13 м (искробезопасная)

Характеристики беспроводного модуля:

• Протокол связи: ISA 100.11a, на базе IEEE 802.15.4
• Соответствие нормативам: Соответствует требованиям FCC, IC, CE
• Диапазон частот: От 2.405 до 2.480 ГГц
• Выходная мощность передатчика: 7.0 мВт/МГц
• Дальность связи: Прибл. 400 м (в зоне прямой видимости)

Примечание

1. Цикл связи устанавливается автоматически в соответствии с настройками цикла связи датчика.
2. Батарейный блок можно заменять во взрывоопасных зонах.
3. Срок службы батареи указан для 1 ретранслятора при температуре окружающей среды 25 °C и может варьироваться в зависимости от условий окружающей среды, таких как используемый шлюз, статус передачи и температура окружающей среды. Срок службы батареи может сокращаться быстрее по мере увеличения количества ретрансляторов.
4. Зависит от условий окружающей среды и места установки.

Габаритные размеры

Единицы измерения: ммПрибл. вес (кг): 3.0 (вкл. батарейный блок)

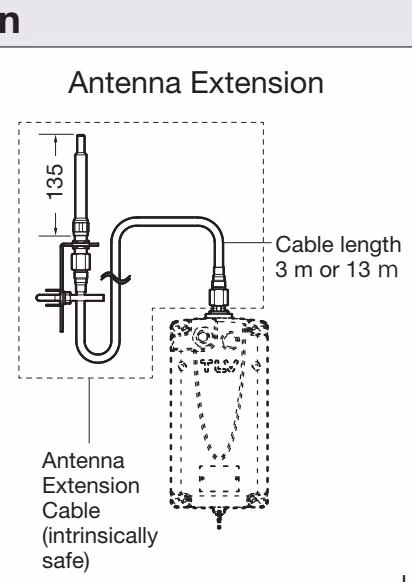

Опция

Единицы измерения: мм

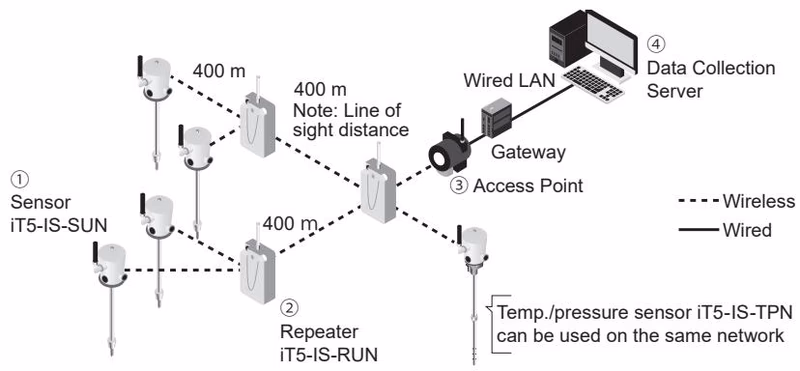

Пример конфигурации системы

№	Модель	Функция
1	Датчик: iT5-IS-SUN	Измерение ультразвука и температуры поверхности, беспроводная передача информации
2	Ретранслятор: iT5-IS-RUN	Беспроводная ретрансляция информации
3	Точка доступа/Шлюз	Ретрансляция информации через интранет
4	Сервер сбора данных	Импорт собранных данных
