ТЛВ TLV (TLV) iT5-ZB-SUN — это беспроводной датчик для мониторинга большого количества важного паропотребляющего оборудования, такого как теплообменники, прессы, турбины, оборудование в труднодоступных местах или конденсатоотводчики. Он передает данные по протоколу на базе IEEE 802.15.4 от TLV и обеспечивает измерение температуры поверхности и ультразвука.

Особенности

• Подходит для мониторинга множества устройств: к одной станции данных можно подключить до 8000 датчиков.
• Цикл измерения настраивается от 5 минут до 24 часов.
• Устройство с низким энергопотреблением, работающее от долговечного аккумуляторного блока.
• Измерение температуры поверхности до 400 °C.
• Искробезопасная конструкция для использования во взрывоопасных и безопасных зонах.

INFO

Диагностическое программное обеспечение для конденсатоотводчиков приобретается отдельно. Для получения подробной информации свяжитесь с компанией TLV. Запатентовано.

Технические характеристики

Общие характеристики

Параметр	Значение
Беспроводной диапазон частот	2.4 ГГц
Максимальное кол-во подключений	100 ретрансляторов и 8000 датчиков на станцию данных
Максимальное кол-во переходов (Hops)	20 (от датчика до станции данных)
Цикл измерения	от 5 минут до 24 часов
Источник питания	Неперезаряжаемый литий-тионилхлоридный аккумулятор (3.6 В, 19 А·ч)
Срок службы батареи	10 лет (цикл 30 мин) или 5 лет (цикл 15 мин)

Температурные характеристики

Тип	Низкотемпературный	Высокотемпературный
Максимальная измеряемая температура (°C)	250	400
Диапазон измеряемых температур (°C)	от -40 до +250	от -40 до +400
Макс. темп. окр. среды (Темп. изм. от -40 до <135°C)	80	80
Макс. темп. окр. среды (Темп. изм. 135 до <200°C)	75	75
Макс. темп. окр. среды (Темп. изм. 200 до <250°C)	67	-
Макс. темп. окр. среды (Темп. изм. 200 до <300°C)	-	67
Макс. темп. окр. среды (Темп. изм. 300 до <400°C)	-	62

Примечание: Полные сведения о стандартах искробезопасности (ATEX, IECEx, UL/cUL) см. в оригинальных листах технических данных (SDS).

WARNING

Перед заменой батареи убедитесь, что зона не является взрывоопасной. Поломка изделия из-за вибрации гибких труб и т.д. не покрывается гарантией. Срок службы батареи указан для температуры окружающей среды 25°C и может оказаться короче ожидаемого из-за других условий среды. Для получения дополнительной информации обратитесь в компанию TLV.

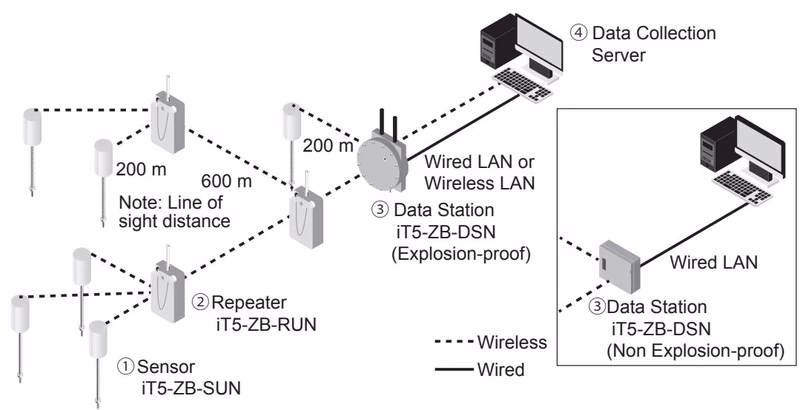

Пример конфигурации системы

№	Модель	Функция
①	Датчик: iT5-ZB-SUN	Измерение ультразвука и температуры поверхности, беспроводная передача информации
②	Ретранслятор: iT5-ZB-RUN	Беспроводная ретрансляция информации
③	Станция данных: iT5-ZB-DSN	Ретрансляция информации по внутренней сети
④	Сервер сбора данных	Импорт собранных данных
