Пилотные электромагнитные клапаны серии Ёситакэ (Yoshitake) DP-200-N предназначены для автоматического включения-выключения потока жидкости. Одобренные Японской ассоциацией водоснабжения (JWWA), эти клапаны оснащены клапанной частью из синтетического каучука, что обеспечивает нулевую утечку. Они эффективно снижают гидроудары и сокращают время закрытия. DP-200-N можно использовать в качестве пилотного электромагнитного клапана для клапанов постоянного уровня воды диаметром 65A и больше.

Особенности

• Снижается гидроудар, а время закрытия клапана укорачивается.
• Нулевая утечка благодаря использованию синтетического каучука для деталей клапана.
• Использование в широком диапазоне давлений 0–1.0 МПа (0.1–1.0 МПа при установке катушки боком).
• Горизонтальная и вертикальная установка (в пределах 90 градусов от положения катушки вверх).
• DP-200-N можно использовать в качестве пилотного электромагнитного клапана для клапанов постоянного уровня воды размером 65A и выше.

Технические характеристики

Модель	DP-200-N	DP-200F-N
Нормально закрытый	Да	Да
Номинальный диаметр	10A–50A (15A-50A для F)	15A–50A
Структура	Пилотный мембранный	Пилотный мембранный
Применение	Холодная/горячая вода, воздух, N2, CO2, Ar, масло (20 сСт и менее)	Холодная/горячая вода, воздух, N2, CO2, Ar, масло (20 сСт и менее)
Рабочее давление	0–1.0 МПа (Непригоден для вакуума)	0–1.0 МПа (Непригоден для вакуума)
Мин. перепад давления	0 МПа (требуется 0.1 МПа при боковой установке катушки)	0 МПа (требуется 0.1 МПа при боковой установке катушки)
Допустимая утечка седла клапана	Нет (подтверждается визуально по манометру)	Нет
Диапазон температур	5–60°C (без замораживания)	5–60°C (без замораживания)
Температура окружающей среды	50°C и ниже (без замораживания)	50°C и ниже (без замораживания)
Положение установки	Вертикально или горизонтально (в пределах 90 градусов вверх)	Вертикально или горизонтально
Материал (Корпус/Клапан)	Бронза (с NPb-обработкой)	Бронза (с NPb-обработкой)
Материал (Мембрана)	NBR	NBR
Соединение	Резьба JIS Rc	Фланец JIS 10K FF

INFO

Доступны модели с мембраной из фторкаучука (FKM). Макс. температура: 90°C (только для стандартных DP-200 и DP-200F). При использовании электромагнитного клапана для пилотного трубопровода клапана постоянного уровня воды (до 50A) рекомендуется использовать тип прямого действия DD-3-8N.

Характеристики катушки

Параметр	Переменный ток 100/200 В (выборочный)	Переменный ток 110/220 В (выборочный)
Частота	50 / 60 Гц (общая)	50 / 60 Гц (общая)
Допустимые колебания	От –5% до +10% от номин. напряжения	От –5% до +10% от номин. напряжения
Номинальный ток	0.42 / 0.21 А	0.38 / 0.19 А
Пусковой ток	1.64 / 0.82 А	1.48 / 0.74 А
Класс изоляции	Класс H	Класс H
Защитная структура	Пылезащищенный, брызгозащищенный	Пылезащищенный, брызгозащищенный
Код защиты оболочки	IP64 (JIS C0920)	IP64 (JIS C0920)
Сопротивление изоляции	50 МОм и более / 500 В мегаомметр	50 МОм и более / 500 В мегаомметр
Испытание выдерживаемым напряжением	1500 В/мин	1500 В/мин

Размеры и вес

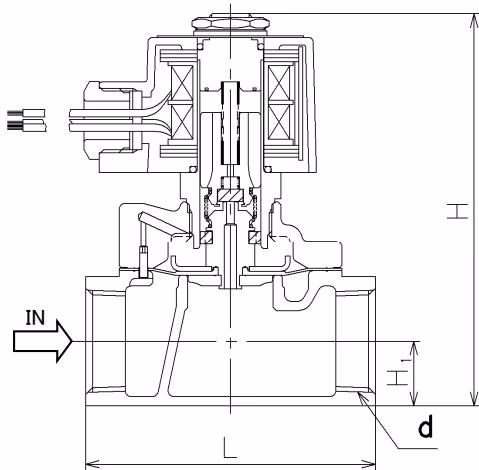

DP-200-N (Резьба JIS Rc)

Номинальный диаметр	d	L	H1	H	Вес (кг)
10A	Rc 3/8	70	14.5	114	1.1
15A	Rc 1/2	70	14.5	114	1.1
20A	Rc 3/4	80	17.5	121	1.3
25A	Rc 1	95	21.0	128	1.7
32A	Rc 1-1/4	110	26.0	150	2.5
40A	Rc 1-1/2	120	29.5	157	3.1
50A	Rc 2	140	36.5	172	5.0

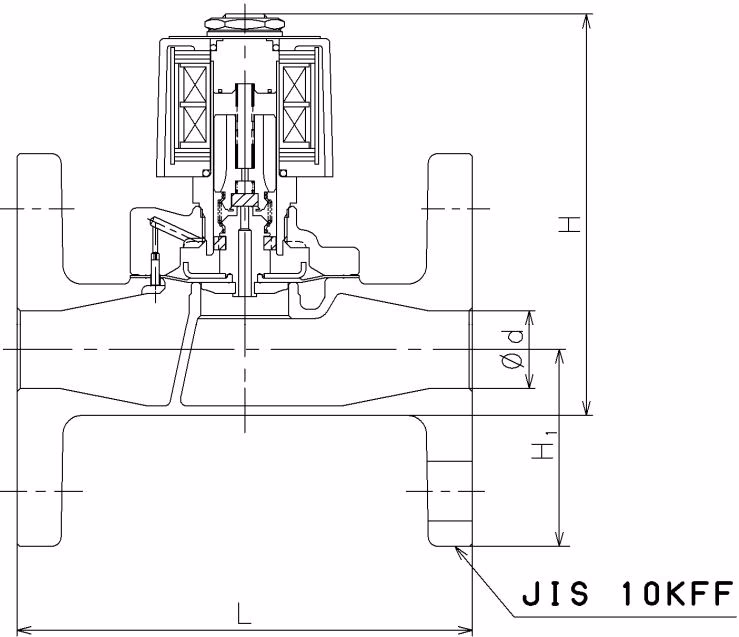

DP-200F-N (Фланец JIS 10K FF)

Номинальный диаметр	d	L	H1	H	Вес (кг)
15A	15	120	47.5	147	2.7
20A	20	130	50.0	153	3.3
25A	25	145	62.5	169	4.8
32A	32	160	67.5	192	6.6
40A	40	170	70.0	198	7.3
50A	50	195	77.5	213	10.0

Эксплуатация

(1) Операция открытия (Питание ВКЛ)

При включении питания катушка возбуждается и поднимает плунжер, открывая пилотный клапан. Затем давление в верхней части мембраны падает, поскольку жидкость перетекает к выходному отверстию через пилотный канал. После этого мембрана поднимается в открытое положение за счет входного давления.

(2) Операция закрытия (Питание ВЫКЛ)

При выключении питания возбуждение катушки отменяется, и плунжер опускается под воздействием пружины возврата, закрывая пилотный клапан. Давление в верхней части мембраны возрастает за счет поступления входного давления через канал сброса, соединенный с входом. С помощью пружины возврата мембрана опускается в закрытое положение.

Выбор номинального диаметра

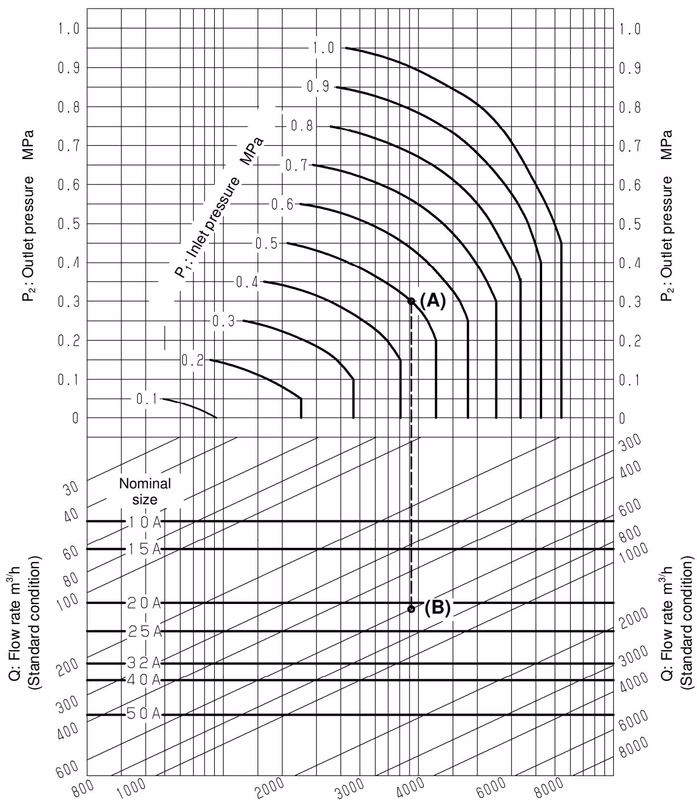

Таблица выбора номинального диаметра (для воздуха)

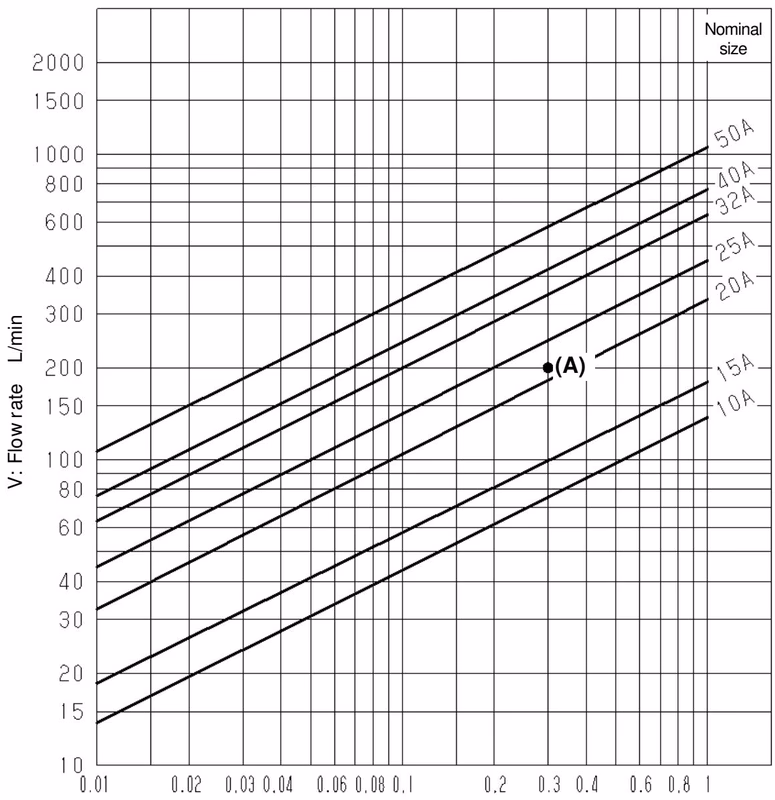

Таблица выбора номинального диаметра (для жидкостей/общего применения)

Значения Cv по номинальным размерам

Номинальный диаметр	10A	15A	20A	25A	32A	40A	50A
Значение Cv	3 (1.2)	4 (1.7)	7.5 (3.2)	10 (4.6)	14 (5.5)	17 (6.5)	24 (9.5)

Значения Cv в скобках указаны для случаев, когда перепад давления составляет 0.01 МПа или менее.

Установка

Пример трубопровода

Метод подключения

1. Способ подключения зависит от напряжения: AC 100/110 В или 200/220 В. Связывайте провода катушки в соответствии с инструкциями на этикетке катушки.
2. Используйте электрические провода с сечением жилы от 0.75 мм².
3. Установите предохранитель (3A) для защиты электрической цепи. В системах подачи топлива установите автоматический выключатель на 0.5A для 100/110 В или 0.3A для 200/220 В.

Меры предосторожности при установке

• При установке изделия с катушкой в боковом положении убедитесь, что перепад давления составляет 0.1 МПа или более.
• Хотя изделие можно установить под любым углом между вертикальным и горизонтальным положениями, его нельзя устанавливать вверх ногами.
• Подключите сетчатый фильтр (80–100 меш) на входе в изделие.
• При использовании изделия на открытом воздухе поместите над ним защитные крышки или ограждения, чтобы избежать воздействия воды.
• Не применяйте изоляцию к электромагнитной катушке; это может привести к выгоранию.

Техническое обслуживание и разборка

Для поддержания оптимальной производительности проводите ежедневные и периодические проверки. Разборка и обслуживание должны выполняться опытными специалистами.

Периодическая замена деталей:

• Комплект мембраны в сборе: Каждые 150,000 срабатываний
• Катушка: Раз в 4 года

Руководство по сборке

1. Вставьте комплект мембраны с возвратной пружиной в комплект крышки.

2. Нажмите на мембрану и убедитесь, что она двигается плавно. Если возвратная пружина выпадет, клапан не будет нормально работать.

3. При установке комплекта крышки на корпус вставьте пружинный штифт в канал сброса давления (штифтовое отверстие).
