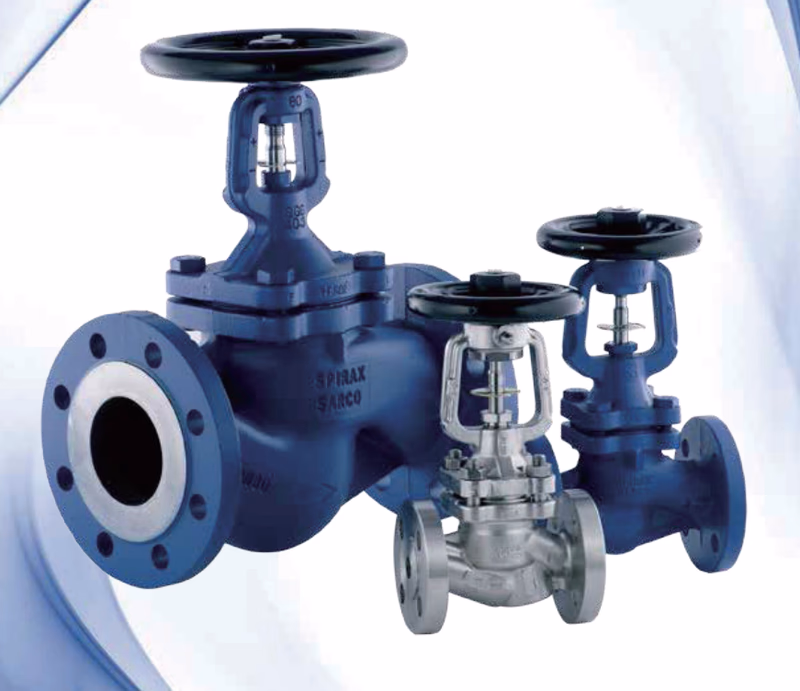

斯派莎克波纹管密封截止阀：零泄漏工业流体控制解决方案
产品概述
斯派莎克波纹管密封截止阀作为开/关类阀门的创新解决方案，采用独特的波纹管密封设计，从根本上消除阀杆泄漏现象，完全符合全球严格的密封标准。该产品不仅能保障工厂安全生产、节约能源消耗，还能有效维护清洁的工作环境，广泛应用于各类工业流体系统的控制需求。
产品采用人体工程学设计手轮，配备坚固的非提升式手轮固件与锁紧螺母，阀帽上的锁紧螺母可将阀门开度固定在特定位置，确保操作稳定性。全系列产品均具备开/关位置显示功能，便于现场操作与状态监控。
核心产品特点
零泄漏密封性能
采用钛金属加强不锈钢双层/三层波纹管结构，波纹管与流体完全隔离，不发生直接接触，实现100%密封效果。即使在极端工况下，阀杆上的填料密封可作为二次密封保障，进一步防止泄漏。波纹管的疲劳寿命符合国际最新标准，确保长期可靠运行。
免维护与长寿命设计
波纹管密封结构不仅杜绝了传统阀门的泄漏隐患，更实现了免维护运行特性。产品在操作过程中不会产生结构性故障，内部组件更换简单快速，且所有垫片均不含石棉成份，符合环保要求。同时，产品不受振动影响，可适应广泛的压力和温度工作范围，使用寿命显著优于传统截止阀。
多场景适配能力
配备节流阀芯、软密封阀芯、平衡阀芯等多种阀芯选择，其中节流阀芯可替代传统平面阀芯，实现系统压力和流量的粗略控制，亦可作为旁路阀门使用。全不锈钢材质型号专为腐蚀性环境设计，阀帽自带加脂按头，可对阀杆和轴进行定期润滑，拓展了产品的应用边界。
型号分类与技术参数
主要型号系列
| 型号系列 | 阀体材质 | 适用标准 | 核心特性 |
|---|---|---|---|
| BSA2T | 球墨铸铁 | PN16/PN25 | 基础型设计，广泛适用于常规工况 |
| BSA3T | 铸钢 | PN25/PN40/ANSI150/300 | 中高压工况适配，金属阀座耐温达425℃ |
| BSA6T | 不锈钢 | PN40 | 腐蚀性环境专用，全不锈钢结构 |
| BSA3HP | 碳钢 | PN100/Class600 | 高压工况设计，最高允许压力102.1barg |
| BSA2-BD/BSA3-BD | 球墨铸铁/铸钢 | 定制标准 | 特殊工况定制型号 |
关键技术参数汇总
| 技术指标 | 取值范围 |
|---|---|
| 口径范围 | DN15 - DN400 |
| 压力等级 | PN16 - PN100、ANSI150 - 600、JIS/KS20K |
| 最高允许温度 | 425℃（金属阀座）、230℃（R-PTFE软阀座） |
| 最低允许温度 | -29℃（部分型号）、-10℃（常规型号） |
| 最高允许压力 | 102.1barg@50℃（BSA3HP Class600） |
| 连接方式 | 法兰连接（EN1092/ISO7005、ASME B16.5） |
| 阀芯材质 | 不锈钢、R-PTFE软阀座、Stellite合金 |
| 波纹管材质 | 不锈钢（1.4571/1.4301/1.4307等） |
典型型号限制条件（BSA3T ANSI系列）
| 设计条件 | ANSI150 | ANSI300 | JIS/KS20K |
|---|---|---|---|
| 最高允许压力（PMA） | 9barg@50℃ | 51barg@38℃ | 34barg@140℃ |
| 最高允许温度（TMA） | 425℃ | 425℃ | 425℃ |
| 饱和蒸汽最高工作压力（PMO） | 14barg | 41.6barg | 30.7barg |
| 最低工作温度 | -29℃ | -29℃ | -29℃ |
| 冷态水压试验压力 | 31barg | 77barg | 50barg |
材质选用规范
产品各部件材质经过严格选型，确保在对应工况下的可靠性与耐腐蚀性，主要部件材质如下：
| 部件名称 | 材质规格 | 执行标准 |
|---|---|---|
| 阀体/阀帽 | 碳钢（1.0619+N/SA-216 WCB）、球墨铸铁（GGG40.3）、不锈钢（1.4408/CF8M） | EN10213、ASTM A216、DIN1693 |
| 波纹管组件 | 不锈钢（1.4571/1.4301/1.4541/X6 Cr Ni Ti 1810） | DIN17440、ASTM A276 |
| 阀杆 | 不锈钢（AISI 420、1.4571） | ASTM A276 |
| 紧固件 | 合金钢（ASTM A193 B7）、不锈钢（A4-70） | ASTM、DIN |
| 内部密封件 | 石墨/不锈钢、R-PTFE | 工业标准 |
| 手轮 | 压制钢（BS1449 CR4）、碳钢、铸铁 | BS1449 |
应用场景与适用介质
主要应用领域
- 蒸汽和冷凝水系统：适用于工业蒸汽输送、冷凝水回收等工况，可实现可靠的开/关控制与节流调节
- 制程流体系统：适配各类工业生产中的介质输送，包括热媒、油类等粘性流体
- 冷热流体系统：可用于热水供应、冷水循环等温度范围较广的工况
- 气体系统：适用于压缩空气、工业气体等干燥或腐蚀性气体的控制
- 旁路与平衡系统：作为平衡管线阀门、旁路阀门使用，实现系统压力平衡调节
适用介质类型
- 蒸汽（饱和蒸汽、过热蒸汽）
- 工业气体（压缩空气、氮气、氧气等）
- 液体介质（热水、冷水、导热油、润滑油、工业污水等）
- 腐蚀性介质（需选用不锈钢材质型号）
重要使用提示
选型建议
根据工况压力、温度及介质特性选择合适型号：腐蚀性介质优先选用BSA6T不锈钢系列；高压工况（PN40以上）推荐BSA3T或BSA3HP系列；低温工况（低于-10℃）需确认型号最低允许温度是否满足要求。
安装注意事项
阀门安装时需确保法兰连接符合对应标准（EN1092或ASME B16.5），避免因连接不当导致泄漏；安装方向需遵循介质流向标识，确保阀芯正常工作；定期检查手轮锁紧螺母状态，防止阀门开度偏移。
禁止使用场景
产品不可用于超出其压力温度范围的工况；R-PTFE软阀座型号禁止在230℃以上温度使用；未注明耐腐蚀等级的型号禁止用于强腐蚀性介质；禁止在阀门关闭状态下长期承受超压工况。
注：产品完全符合欧洲压力设备指令，所有型号的波纹管疲劳寿命均通过国际标准认证，用户可根据具体工况需求选择阀芯类型与连接方式。
