宝德 BURKERT（BURKERT）3361 型过程控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于 6mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。

经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的蓄能器运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。通过久经考验自行调整式填料函搭配可更换的顶盖，实现最长的使用寿命和和最高的密封性。现场总线适用的 3361 型可为运营商提供诸多有用的功能，以监控流程、诊断阀门和进行预防性维护，从而带来先进过程自动化的重要优势。

产品特征

• 高精度动态调节
• 抗恶劣天气、冲击和振动特性的设计
• 由于阀座可更换，每种接口尺寸有多个 Kvs 值
• 有位置调节器和过程控制器可供选择
• 提供氢气版本

常规技术参数

执行机构尺寸

• AG2： 执行机构尺寸 2 具有 1,300 或 2,500 N 的标称力，适用于阀座标称尺寸 3 至 50
• AG3： 执行机构尺寸 3 具有 7,700 或 10,000 N 的标称力，适用于阀座标称尺寸 40 至 100

产品特征
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4
断电状态下的安全位置	带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻
流向	与关闭方向相反（阀座下）
控制器版本	定位器或过程控制器（可选）
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g)（可选）
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Kvs 值	0.1 至 140 m3/h
流量曲线	等百分比、线性（可按需提供）
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
关闭时间	AG2: 3.3 至 6.6 s, AG3: 8.7 至 12.0 s（取决于移动速度、开度和工作条件）
理论调节比	达到 50:1
移动速度	6 mm/s (对于 AG2 1,300 N), 4 mm/s (对于 AG2 2,500 N), 3 mm/s (对于 AG3 7,700 N 和 10,000 N)
工作电压	24 V DC ± 10 %（最大残余波纹度 10 %）
工作介质	蒸气、中性气体、水、酒精、油、燃料、液压油、盐溶液、有机溶剂、氧气（可选）、氢气（可选）、碱液（可选）
介质温度	-40 °C 至 +230 °C
环境温度	-25 °C 至 +65 °C（仅限无附加模块）
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

认证和符合性

• 防爆： 可选 ATEX/IECEx（适用于 2/22 区，Ex ec IIC T4 Gc / Ex tc IIIC T135 °C Dc）
• 北美： 可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)
• 饮用水： 可选适用于饮用水领域（最高 +85 °C）
• 食品和饮料/卫生： FDA、USP、EC 法规 1935/2004、中国食品 GB 标准
• 其他： 氧气版本、氢气版本、TA-Luft

材料

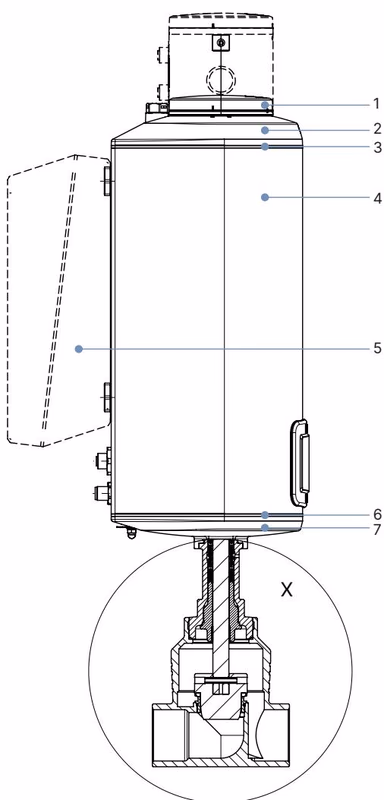

执行机构 AG2 材料：

1. 显示屏外壳/盲盖/网关外壳：PPS（标准），不锈钢 1.4301（对于 ATEX/IECEx）
2. 执行机构盖：PPS
3. 密封件：EPDM
4. 执行机构外壳：铝合金，有粉末涂层
5. 密封件：EPDM
6. 执行机构底部：PPS

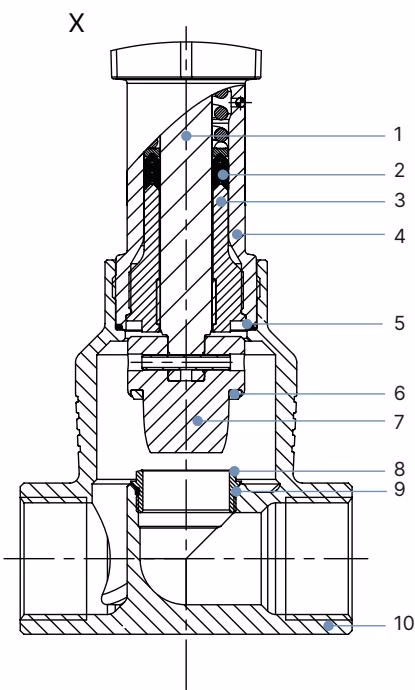

阀体材料：

1. 阀杆：不锈钢 1.4401 (316)/1.4404 (316L)
2. 阀杆密封件：PTFE V形圈（实心）带弹簧补偿
3. 导杆：不锈钢 1.4404 (316L)
4. 填料函管：不锈钢 1.4401 (316)
5. 阀体密封件：石墨或 PTFE
6. 阀座密封件：不锈钢 1.4571（可选硬化）、PTFE 或 PEEK 密封垫圈
7. 调节锥：不锈钢 1.4571（可选硬化）
8. 阀座：不锈钢 1.4571（可选硬化）
9. 阀座的 O型圈：EPDM 或 PTFE
10. 阀体：不锈钢 CF3M

尺寸

执行机构 AG2

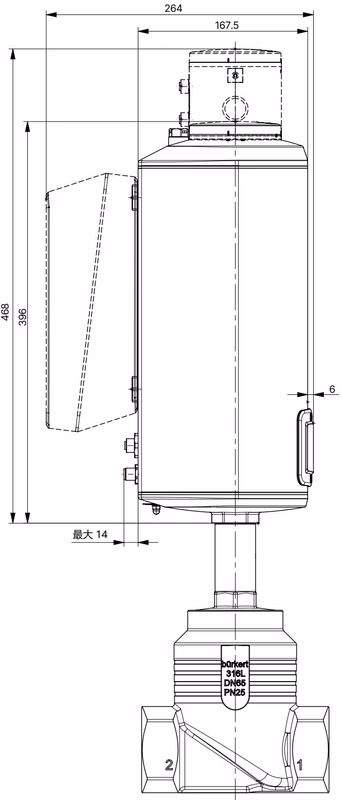

执行机构 AG3

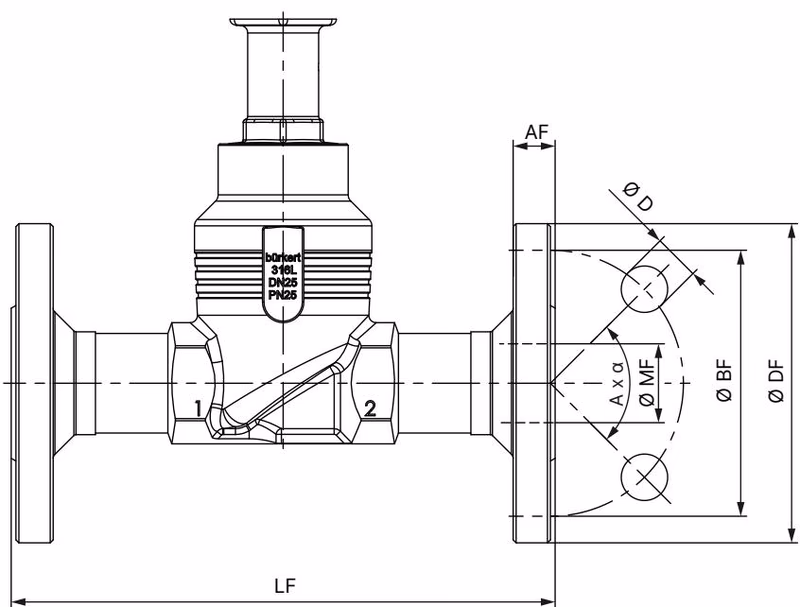

带法兰连接的阀体

公称直径(管道接口)	DIN EN 1092 PN 25FTF 1 依据 DIN EN 558-1							JIS 10KFTF 10 依据 DIN EN 558-2
DN	∅ DF	LF	∅ BF	AF	∅ D	A×α	∅ MF	∅ DF	LF	∅ BF	AF	∅ D	A×α	∅ MF
10	90	130	60	16	14	4x90°	13.6	-	-	-	-	-	-	-
15	95	130	65	16	14	4x90°	18.1	95	108	70	12	15	4x90°	18.1
20	105	150	75	18	14	4x90°	23.7	100	117	75	14	15	4x90°	23.7
25	115	160	85	18	14	4x90°	29.7	125	127	90	14	19	4x90°	29.7
32	140	180	100	18	18	4x90°	38.4	135	140	100	16	19	4x90°	38.4
40	150	200	110	18	18	4x90°	44.3	140	165	105	16	19	4x90°	44.3
50	165	230	125	20	18	4x90°	56.3	155	203	120	16	19	4x90°	56.3
65	185	290	145	22	18	8x45°	66.0	175	216	140	18	19	4x90°	71.5
80	200	310	160	24	18	8x45°	81.0	185	241	150	18	19	8x45°	84.3
100	235	350	190	24	22	8x45°	100.0	210	292	175	18	19	8x45°	109.1

性能说明

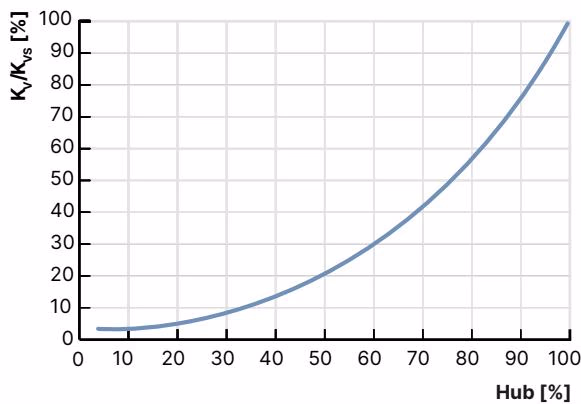

流量特性

等百分比流量特性曲线符合 DIN EN 60534-2-4 标准（线性可按需提供）。

使用极限

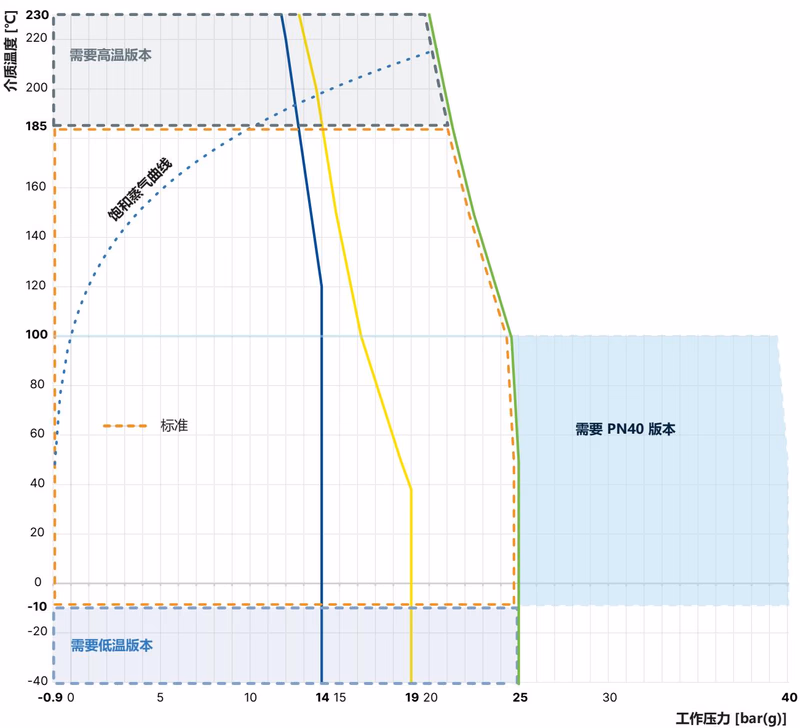

介质温度和工作压力的使用极限： 除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

环境温度和介质温度下的使用极限： 环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。

AG2：

AG3：

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。电动线性执行机构以具有最佳效率的方式设计。同时，即使在指定的最大介质压力下，其也能使阀门在断电停止状态下保持紧闭和就位。设备可以选配 SAFEPOS energy-pack 储能装置。在断电的情况下，它为执行机构提供必要的能量，以使阀门移动到所需要的位置，这个位置可以通过菜单设置。

维护与备件

安全说明

• 高压受伤风险： 在系统或设备上工作之前，请关闭压力并排空管路。
• 烫伤危险： 延长工作周期或由于高温介质，设备表面可能会变热。仅在戴防护手套时触摸设备。
• 挤压风险： 仅在隔离状态下进行安装和维护工作。带有 SAFEPOS 储能装置的设备：完全排空 SAFEPOS 储能装置。等待 LED 发光环熄灭。

3361 型提供以下备件套件：

• 调节锥套件： 调节锥、弹簧式圆柱销、石墨密封件和润滑剂。
• 阀座套件： 阀座和石墨密封件（阀座尺寸 25 起带 O 型圈）。
• 填料函密封套件： 填料函的各个部件、石墨密封件和润滑剂。
• 填料函导杆： 导杆、石墨密封件和润滑剂。
• SAFEPOS energy-pack： 可选的储能装置，用于断电时的安全位置。
