宝德 BURKERT 20008721 (2060型) 气动二位二通角座阀专为满足严苛的过程环境要求而设计。久经考验的自主调节阀杆密封件确保了高密封性，同时实现最长使用寿命。不锈钢执行机构专为要求严苛的应用而开发，激光焊接使其兼具高清洁性和稳定性。通过收集废气，执行机构可以独立于环境运行，从而达到最佳的使用寿命和卫生条件。通过经优化的不锈钢角座阀体可实现高流量。

特点与优势

• 流线型不锈钢阀体，配有焊接管路接口
• 久经考验的部件确保最长使用寿命
• 适用于严苛环境的不锈钢执行机构
• 自主调节填料函确保高密封性
• 执行机构可 360° 无缝旋转

控制功能

控制功能 A (SF A)

阀座下流向 在静止位置通过弹簧力关闭。

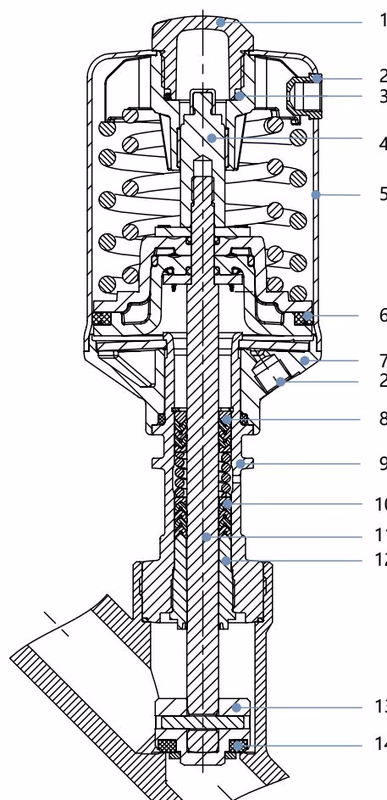

材料说明

编号	元件	材料
1	可视化位置指示器	透明罩聚砜 PSU
2	控制空气接口	螺纹套管 G 1/8 英寸不锈钢 1.4404 (316L)
5	执行机构外壳	不锈钢 1.4404 (316L)
6	活塞密封件	FKM 氟橡胶
10	填料函	PTFE V 型圈(实心)，带弹簧补偿
11	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
14	阀座密封件	PTFE
15	阀体	不锈钢 CF3M

尺寸

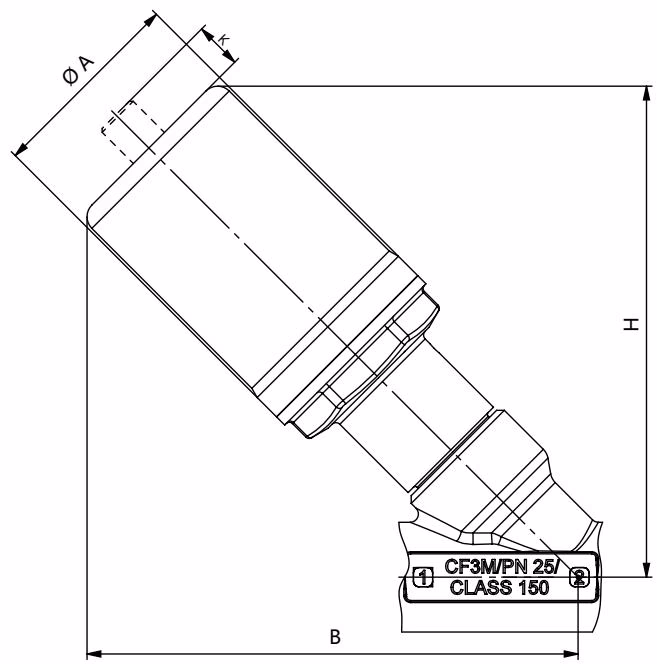

执行机构

(尺寸 mm，除非另行说明)

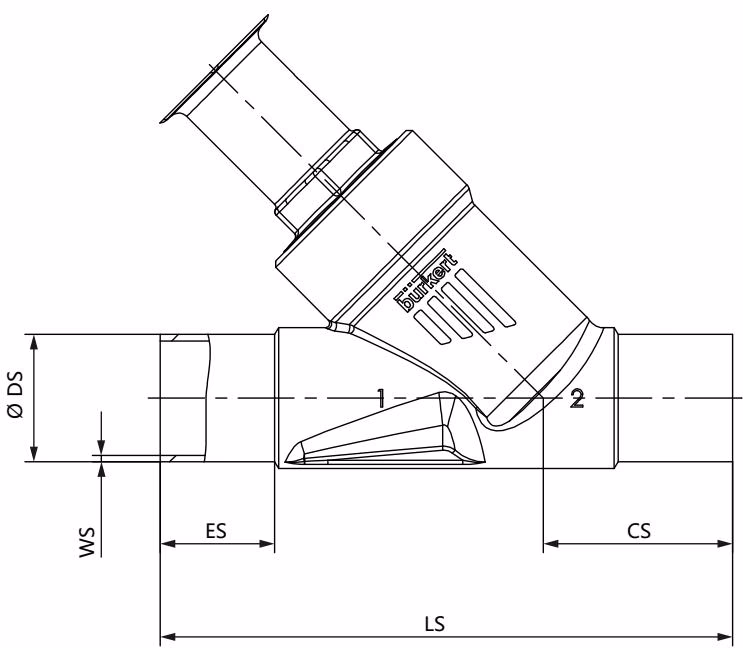

带有焊接接口的阀体

公称直径	DIN EN ISO 1127 / ISO 4200 / DIN 11866 系列 B
DN 40	ES: 26, CS: 49, LS: 160, Ø DS: 48.3, WS: 2.0

性能说明

在阀座下流向时的流体参数

• Kv 值 (水): 41 m³/h (适用于 DN 40)
• 最大工作压力: 25 bar (取决于执行机构尺寸和控制压力)
• 控制压力: 5.0 - 10.5 bar

使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制（例如 PN 25, Class 150）。

安装与安全

高压受伤危险

在对系统或设备进行作业之前，请关闭压力并排气或排空管路。安装只能由经过培训的合格人员进行。

• 确保管路对齐并清除管路中的污垢。
• 注意流向（参见铭牌）。
• 通过将执行机构旋转 360°，可以无缝对齐接口位置。旋转执行机构时，阀门必须处于打开位置。
