宝德（Burkert）20009509 7011型是一款直动式紧凑型二位二通柱塞阀，公称直径达 DN 2.4。为了提高压力和泄漏安全性，止动器和阀芯导向管被焊接在一起。该特定型号采用黄铜阀体、FKM 氟橡胶密封件、G 1/8 内螺纹连接，工作电压为 230V AC，压力范围为 0 至 16 bar。与符合工业标准 B 型的插头配合使用时，阀门满足 IP65 防护等级。

常规技术参数

特征	规格
公称直径	DN 2.0 mm
回路功能	A（常闭）
阀体材料	黄铜
密封件材料	FKM（氟橡胶）
管道接口	内螺纹 G 1/8
工作电压	230 V 50/60 Hz AC
工作压力	0 - 16 bar
介质温度	-10 °C 至 +100 °C
环境温度	-10 °C 至 +75 °C
防护等级	IP65（带合适的连接插头）

回路功能

作用方式 A (WW A) 二位二通电磁阀，直动式，在断电位置关闭。

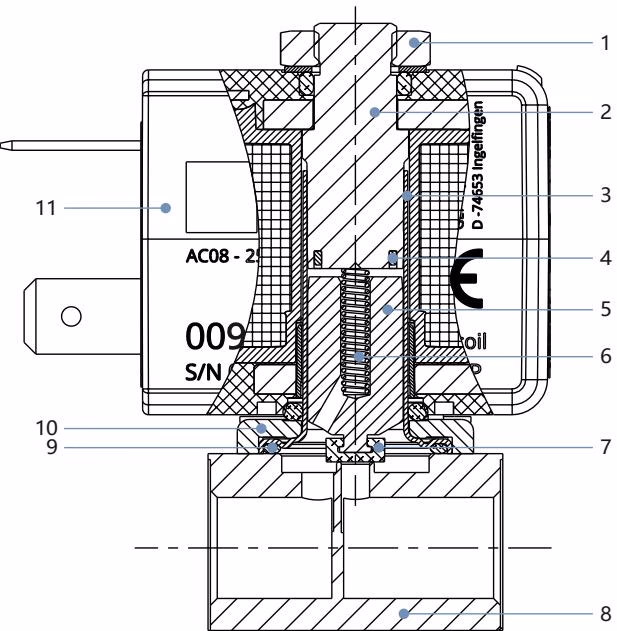

材料说明

作用方式 A 标准版本

编号	元件	材料
1	螺母	DIN 176 厚膜钝化表面 KOSA0101
2	止动器	不锈钢 1.4113/434
3	阀芯导向管	不锈钢 1.4303 ST/305L
4	短路环	铜（可选银）
5	柱塞	不锈钢 1.4113/434
6	弹簧	不锈钢 1.4310/301
7	柱塞密封件	FKM
8	阀体	黄铜
9	O型圈	FKM
11	线圈	环氧树脂

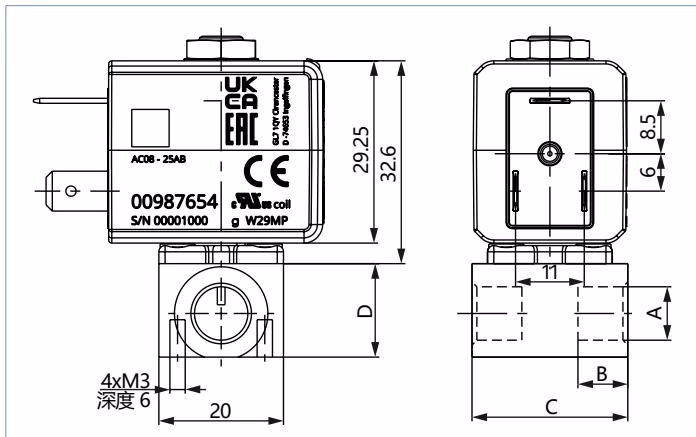

尺寸

螺纹版本尺寸 mm版本符合工业标准 B 型

管道接口	A [mm]	B [mm]	C [mm]	D [mm]
G 1/8	8	25	15	10

安全说明

由于系统或装置中的高压而导致的受伤风险 在对系统或装置进行操作前，请先关闭压力。排气或排空管道。

触电危险 在对系统或装置进行操作之前，应关闭电源，并确保不会再次接通。请遵守适用的电气装置事故预防和安全规定。
