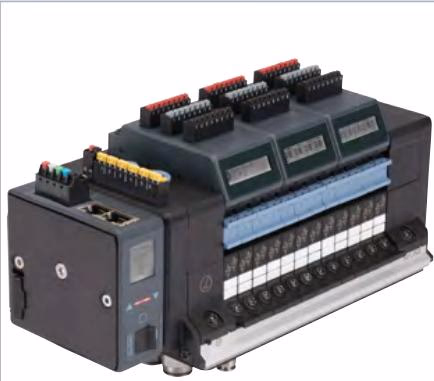

宝德 BURKERT（Burkert）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息。因此，可以快速总览设备状态。

硬件配置针对控制柜底板安装进行了优化。当然，也可以安装到标准导轨上。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。

常规技术参数

产品特征	说明
材质	外壳: PA (聚酰胺) 密封件: NBR 和 PUR
单阀片宽度	11 mm
手动开关	可选手动, 带键控手动、锁扣
阀槽的数量	最大 24
可控最大阀数	最大 48
压力范围	真空至 10 bar
外部供气	3 至 10 bar
流量 QNn 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
电击防护	III 符合 DIN EN 61140, VDE 0140
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防护等级	裸露安装时 IP20; 在封闭电控柜内用铝质快装底板安装时 IP65
环境温度	-10 °C 至 +55 °C

铝质快装底板 AirLINE Quick

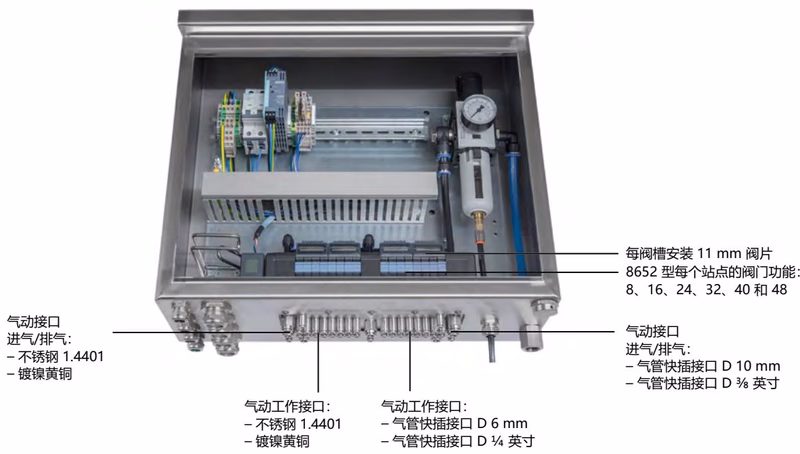

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

产品特征	说明
AirLINE Quick 适配器板	不锈钢 1.4301, 阳极氧化铝
气动接口	不锈钢 1.4401, 镀镍黄铜
每个站点的阀门功能	8、16、24、32、40 和 48
气动进气/排气	气管快插接口 D10 mm, 3/8 英寸
工作-气管快装接口	气管快插接口 D6 mm, 1/4 英寸

认证和符合性

• 防爆: 可选作为 3 类设备适用于 2/22 区。ATEX: II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc。IECEx: Ex ec IIC Gc / Ex tc IIIC Dc。
• 北美 (美国/加拿大): 可选美国和加拿大的 UL 列名认证 (UL 61010-1) 及危险场所 UL 认可 (Class I, Zone 2; Class II, Zone 22; Class I, Division 2)。
• 中国强制认证 (CCC): 可选，具有此防爆认证的产品适合在中国引进并用于危险应用。

外形尺寸

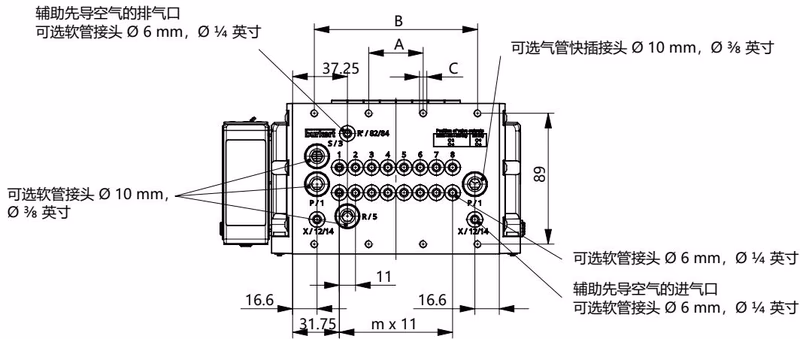

4 阀槽、8 阀槽和 12 阀槽版本

版本	A	B	C	m	n
4 阀槽	66	-	4 x M5	3	1
8 阀槽	35	111	8 x M5	7	2
12 阀槽	77	154	10 x M5	11	3

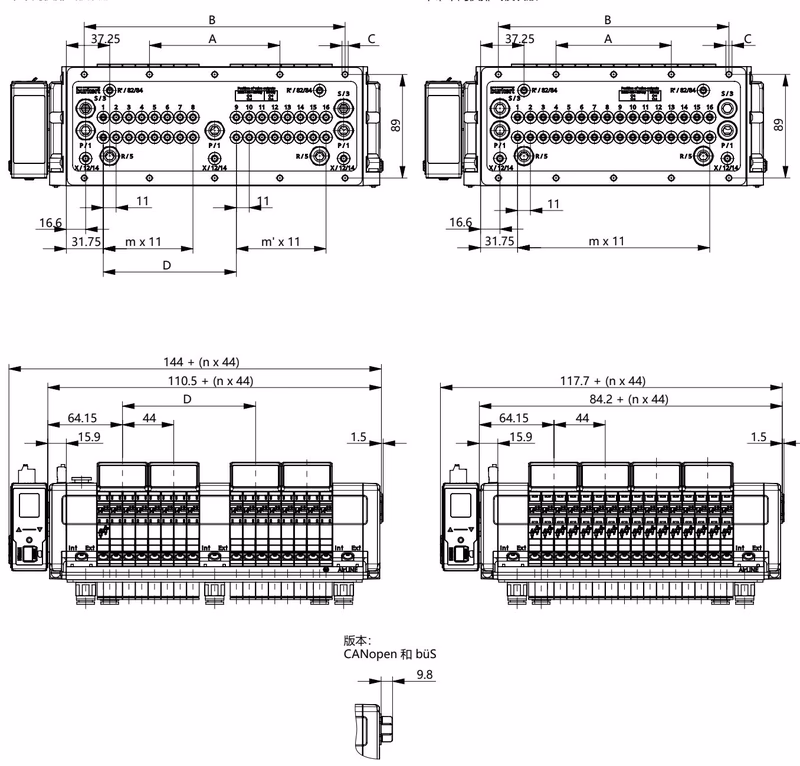

16 阀槽、20 阀槽和 24 阀槽版本

版本	A	B	C	D	m	m'	n
16 阀槽 + 底板款, 带中间供排气模块	112	224	10 x M5	114.3	7	7	4
20 阀槽 + 底板款, 带中间供排气模块	134	268	10 x M5	158.3	11	7	5
24 阀槽 + 底板款, 带中间供排气模块	156	312	10 x M5	158.3	11	11	6

产品安装

热插拔功能

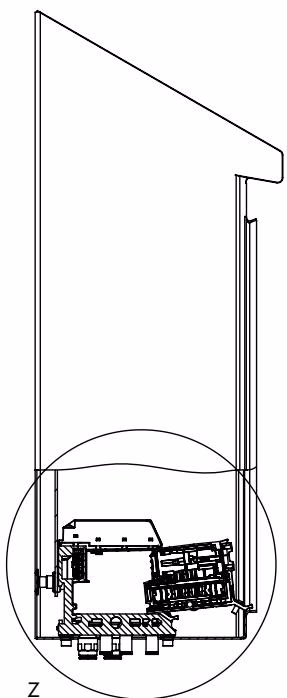

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

带 DI 接点的显示模块（可选）

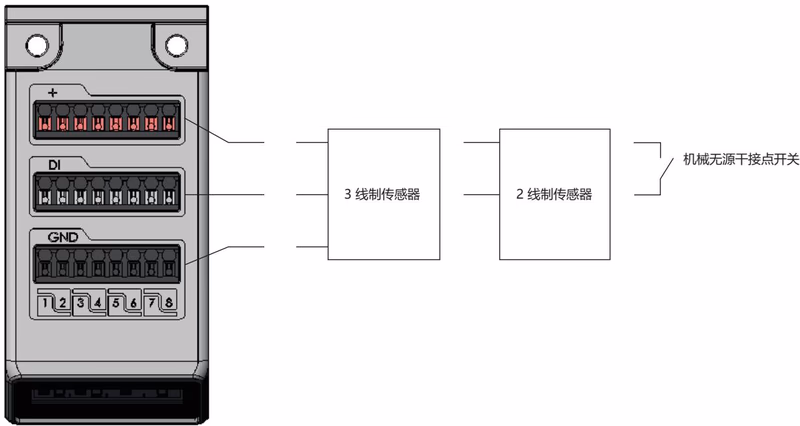

通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。

可能的数据	3 线制传感器	2 线制传感器	机械无源干接点开关
操作传感器	X	X	X
不操作传感器	X	X	X
短路	X	-	-
断线	-	X	-

用于安全关闭的 6534 型阀门，SIA 版本（可选）

用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。6534 型阀门 SIA 版本的技术数据符合标准版本的技术数据。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。
