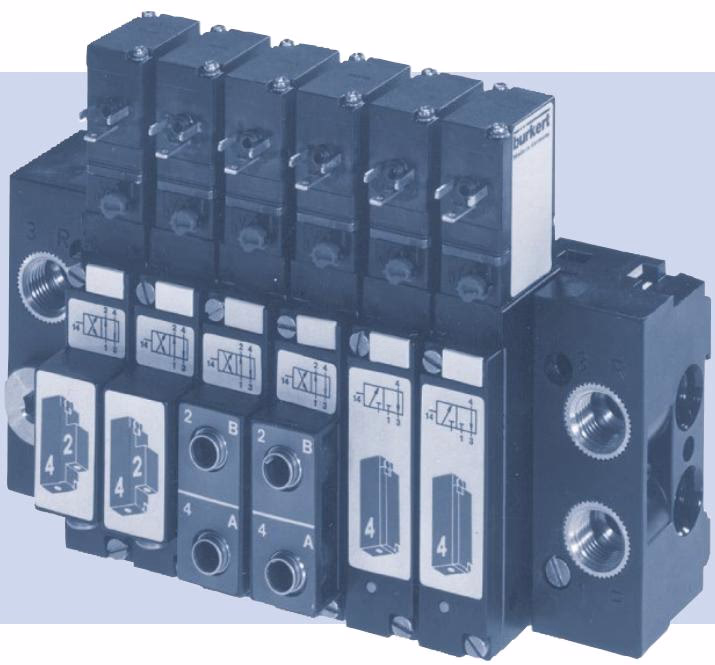

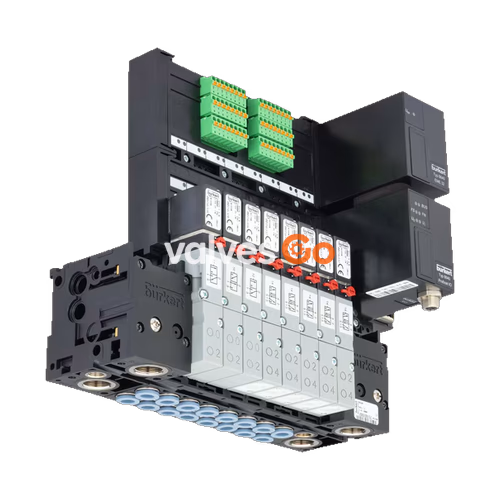

宝德（BURKERT）8640 型模块化阀岛（SKU 20017606）采用系统化的模块化结构，并结合了气动和电气接口，旨在解决各种复杂的控制问题。通过将具有不同阀门数量的气动模块组合在一起，可以在一个阀岛上实现 2 到 24 个阀门功能。

19 mm 站宽型号采用 5470 型电磁阀，该阀由气动阀体和 6106 型摇臂先导阀组成。摇臂的微小倾斜运动无磨损，无需基础润滑。

主要特点

• 紧凑设计与模块化配置
• 19 mm 站宽
• 阀门更换简便
• DIN 导轨安装

技术参数

属性	值
附加尺寸	19 mm
压力接口	G 1/4
工作接口	D6
公称压力	2 至 8 bar
介质温度	0 °C 至 50 °C
环境温度	0 °C 至 55 °C
防护等级	IP20
安装类型	DIN 导轨安装

结构与设计

5470 型阀门可安装在模块化的气动 MP05 型底轨上，形成阀块。可采用任意安装位置，建议将电磁执行机构朝上。

组件：

1. 先导阀 6106 型
2. 排气口 3
3. 压力接口 1
4. 工作接口 4
5. 工作接口 2
6. 手动操作开关
7. 电缆插头 2506 型

手动操作

要手动操作阀门，请按下手动操作开关并顺时针旋转 90°（直至停止）。手动操作开关将被锁定，不会自动复位。仅在断电时进行手动操作。

安装

安全说明

• 高压导致受伤的风险： 在对设备或系统进行操作之前，请关闭压力。排空或排放管道。
• 触电导致受伤的风险： 在对设备或系统进行操作之前，请关闭电压。确保防止意外重新启动。

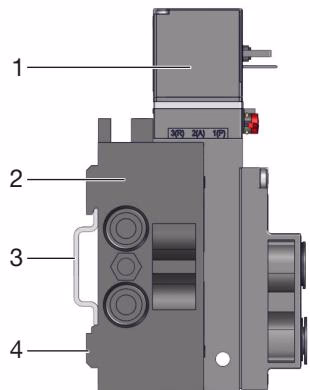

阀块安装

标准导轨安装：

1. 将阀块上部的凹槽挂入标准导轨（35 x 15 或 35 x 7.5 EN 50022）。
2. 将下部夹紧件卡入标准导轨。
3. 拧紧夹紧件上的螺钉。

墙面安装： 使用 M4 螺钉将阀块直接固定在墙上。
