宝德（BURKERT）20023767 (6281型) 是一种伺服控制的隔膜阀。阀门工作始终需要最小压差。根据应用情况，有不同的隔膜材料和作用方式可供选择。标准黄铜阀体满足欧洲饮用水要求。针对其他市场提供抗脱锌黄铜。外壳新增不锈钢版本。为了减少操作过程中的电力消耗，可以使用采用双线圈技术的、集成有“Kick and Drop”电子元件的线圈。手动操作件包含在阀门供货范围内，实现简化保养和调试。

一般技术参数

特征	说明
公称直径	DN 10...DN 50
阀体材料	黄铜符合 DIN EN 50930-6 标准，不锈钢 (抗脱锌黄铜可按需提供)
密封材料	NBR, EPDM, FKM
阀门内部	不锈钢、黄铜、塑料 (PPS)
绝缘等级	聚酰胺线圈 B 级，环氧树脂线圈 H 级
负载周期	连续运行 100% ED
切换时间	打开: 0.1...1.5 秒, 关闭: 0.2...4 秒
工作电压	24 V DC, 24 V UC, 24 V 50/60 Hz, 230 V UC, 230 V 50/60 Hz
电压允差	±10 %
防尘防水	IP65 带电气连接插头、电缆接口和接线盒
安装位置	任意，建议执行机构朝上

回路功能

符号	说明
A (NC)	作用方式 A (WWA) 二位二通电磁阀 伺服辅助 不通电时常闭位置
B (NO)	作用方式 B (WWB) 二位二通电磁阀 伺服辅助 不通电时常开位置

作用方式 B 的特别说明

具有回路功能 B (NO) 且线圈 (CF05/MX62) 上有排出口 G1/8 的阀门的特别说明：断电时阀门处于打开状态。介质也会通过线圈上的排出口流出。因此，这种型号的阀门仅适用于压缩机泄压。

认证和符合性

• 防爆: ATEX (II 2G Ex mb IIC T4 Gb, II 2D Ex mb IIIC T130 °C Db) 和 IECEx。
• 北美 (美国/加拿大): UL 危险场所列名认证、UL 认可、CSA 认证。
• 饮用水: 适用于饮用水领域 (PF39, PF36)。
• DNV GL 分类: 经认证可安装在所有 DNV GL 分类船舶上。
• 氧气: 可选用于氧气。
• VDE: 审查及生产监督合格证书。

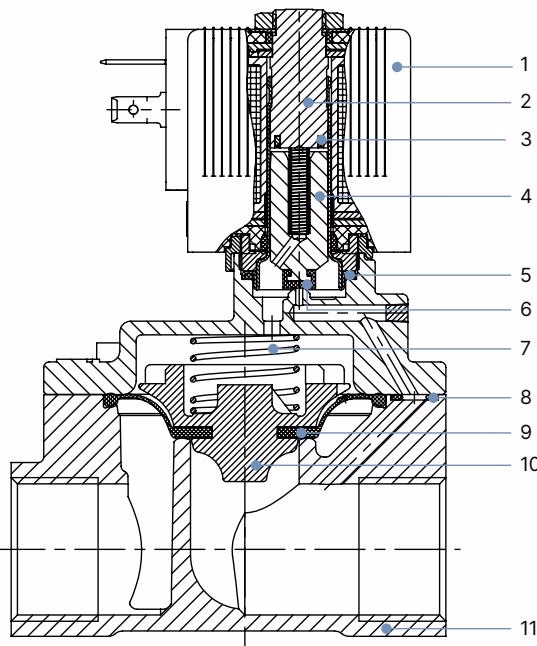

材料说明

编号	元件	材料
1	线圈	聚酰胺或环氧树脂
2	止动器	不锈钢 1.4113
3	屏蔽环	铜 (黄铜版本)，银 (不锈钢版本)
4	衔铁	不锈钢 1.4113
5	O型圈	NBR, FKM, EPDM
6	磁芯密封件	NBR, FKM, EPDM
7	弹簧	不锈钢 1.4310
8	O型圈	NBR, FKM, EPDM
9	膜片	NBR, FKM, EPDM
10	膜片支架	PPSGF40, DN 50: 黄铜和不锈钢
11	阀体	黄铜，符合 DIN 50930-6 标准或不锈钢 1.4408 (CF8M)

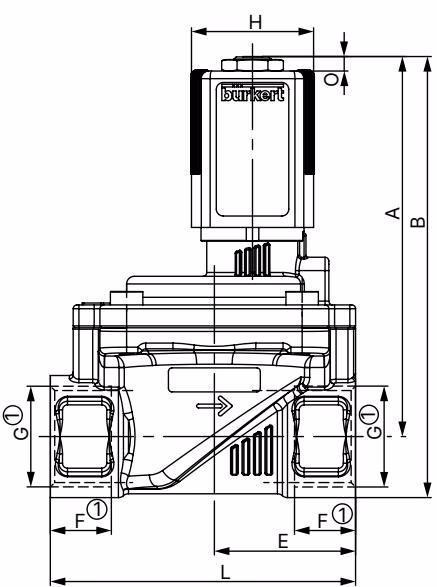

尺寸 (标准螺纹版本)

注意：尺寸 mm。对于 G 螺纹，尺寸 F1 和 G1 适用。对于 NPT 螺纹，尺寸 F2 和 G2 适用。对于 Rc 螺纹，尺寸 F3 和 G3 适用。

线圈尺寸	H	J	K	M	O
5	32	20.5	45	41	3.4
6	40	23.5	51	41.4	3.8

安装与操作

高压和触电导致受伤风险

• 在松开管路或阀门之前，关闭压力并给管路排气。
• 将手伸进设备或系统之前，请关闭电源并防止其重新启动。
• 遵守适用的电气设备事故预防和安全法规。

手动开关 (可选)

若要手动操纵阀门，必须将手柄旋转到线圈下方的竖直位置。不要过度旋转手柄。在操作手柄时，无法再以电气方式切换阀门。

电气连接

将电气连接插头拧紧（认证型号参见数据表），确保最大拧紧扭矩为 1 Nm。检查阀门密封件是否正确就位。连接保护导体并检查线圈与阀体之间的电气连续性。
