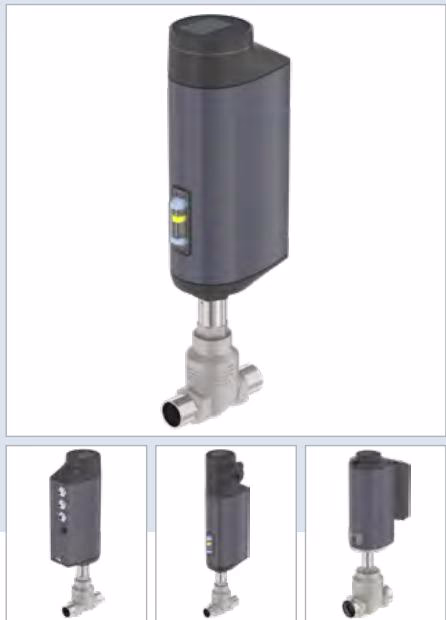

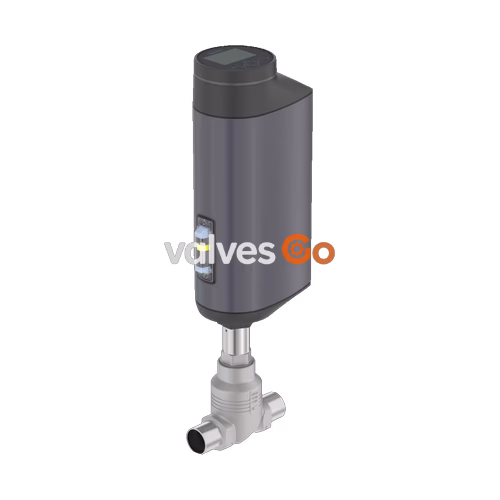

宝德（BURKERT）3361 型电动二通直座控制阀适应高要求的控制任务和使用条件。带滚珠丝杠的电动执行机构以高达 6 mm/s 的定位速度和 ±0.1% 的位置控制死区定位调节锥。介质的压力变化不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座。在断电时，可通过选装的 SAFEPOS 储能装置运行至安全位置。该设备具有 IP65/IP67 防护等级，并配备带可更换 V 形圈的自行调整式填料函。
常规技术参数
| 产品特征 | 参数 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10 至 100，NPS 3/8 至 4 |
| 断电状态下的安全位置 | 带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻 |

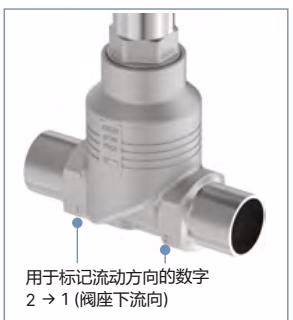

| 流向 | 与关闭方向相反（阀座下） |
| 控制器版本 | 定位器或过程控制器（可选） |
| 工作压力 | 0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) |
| 公称压力 | PN 25/PN 40 (DIN EN 1333)，Class 150 (DIN EN 1759) |
| 流量曲线 | 等百分比、线性（可按需提供） |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 移动速度 | 6 mm/s (AG2 1300 N)，4 mm/s (AG2 2500 N)，3 mm/s (AG3 7700 N 和 10000 N) |
| 工作电压 | 24 V DC ± 10 %（最大残余波纹度 10 %） |
| 介质温度 | -40 °C 至 +230 °C |
| 环境温度 | -25 °C 至 +65 °C（仅限无附加模块） |
| 防护等级 | IP65/IP67 (DIN EN 60529)，NEMA 4X |
执行机构尺寸
AG2：执行机构尺寸 2 具有 1,300 或 2,500 N 的标称力，适用于阀座标称尺寸 3 至 50。 AG3：执行机构尺寸 3 具有 7,700 或 10,000 N 的标称力，适用于阀座标称尺寸 40 至 100。
认证和符合性
- 防爆： 可选 ATEX/IECEx（作为 3 类设备适用于 2/22 区）。
- 北美： 可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
- 饮用水： 可选适用于最高温度 +85 °C 的饮用水领域。
- 食品和饮料： 提供符合 FDA、USP、EC 法规 1935/2004 和中国食品 GB 标准的版本。
- 气体： 提供适用于氧气和氢气的可选版本。

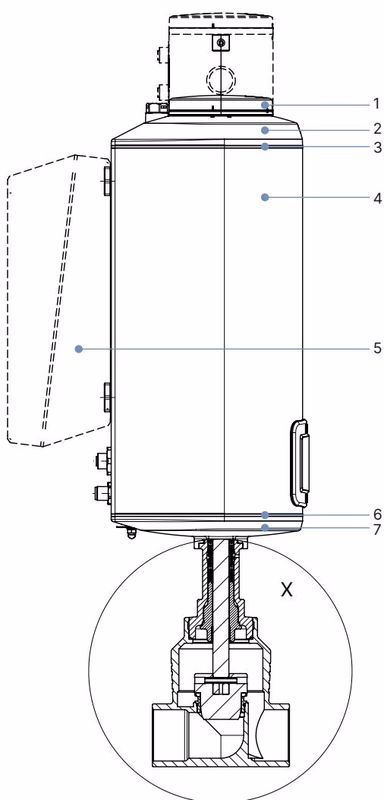

材料
| 组件 | 材料 |
|---|---|
| 显示屏外壳/盲盖 | PPS（标准），不锈钢 1.4301（对于 ATEX/IECEx） |
| 执行机构盖 | PPS (AG2)，PC (AG3) |
| 执行机构外壳 | 铝合金，有粉末涂层 |
| 执行机构底部 | PPS (AG2)，不锈钢 1.4308 (AG3) |

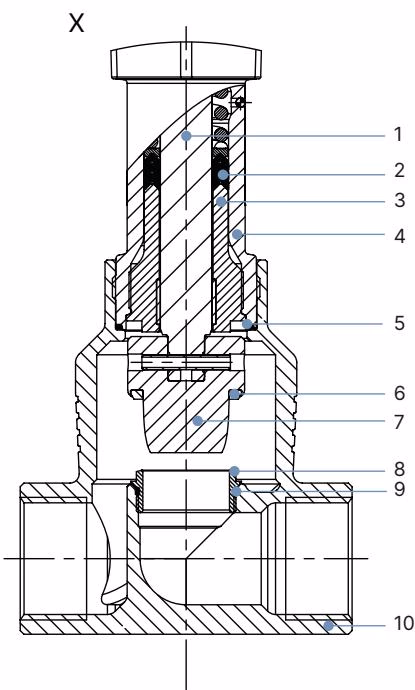

| 组件 | 材料 |
|---|---|
| 阀杆 | 不锈钢 1.4401 (316)/1.4404 (316L) |
| 阀杆密封件 | PTFE V形圈（实心）带弹簧补偿 |
| 阀体 | 不锈钢 CF3M |
| 阀座密封件 | 不锈钢 1.4571（可选硬化）、PTFE 或 PEEK 密封垫圈 |
尺寸
| DN | NPS | 高度 H1（标准版本） | 高度 H2（现场总线版本） |
|---|---|---|---|
| 10 | 3/8 | 417 mm | 489 mm |
| 15 | 1/2 | 417 mm | 489 mm |
| 20 | 3/4 | 423 mm | 495 mm |
| 25 | 1 | 446 mm | 518 mm |
| 32 | 1 1/4 | 474 mm | 546 mm |
| 40 | 1 1/2 | 479 mm | 551 mm |
| 50 | 2 | 485 mm | 557 mm |
注意：不带紧密关闭功能的尺寸；在关闭位置，执行机构额外升高约 2 mm。
电气控制和接口
执行机构的位置是根据目标位置来控制的。目标位置由外部标准信号或通过现场总线（数字）指定。
- 模拟量控制： 0/4 至 20 mA，0 至 5/10 V。
- 现场总线（可选）： EtherNet/IP、PROFINET、Modbus TCP、EtherCAT 被集成到一个附加模块中，带有 2 个 4 针 M12 圆形接头。
产品特征和结构
- 显示模块（可选）： 坚固的显示模块可实现所有必要功能的便捷操作、配置和显示。
- 机械式手动开关： 位于盲盖或显示模块下方。确保即使在断电时也可以移动执行机构。
- 360° LED 发光环： 用于显示设备状态、阀门最终位置和运行状态。
- SAFEPOS 储能装置（可选）： 在断电的情况下，为执行机构提供必要的能量以移动到安全位置。使用寿命最长为 10 年，具体取决于使用条件。
维护与服务
WARNING
因高压导致受伤风险。在系统或设备上工作之前，请关闭压力并排空管路。
执行 X.TUNE 功能
执行 X.TUNE 功能时，位置控制将调整为所用执行元件的物理行程。仅在随后拆卸了执行机构或更换了阀体时，才必须再次执行 X.TUNE 功能。
DANGER
切勿在介质压力下执行 X.TUNE。如果在介质压力下执行 X.TUNE，控制器将被错误调整，从而导致过程失控。
使用设备中的按钮（位于盲盖下方）执行 X.TUNE：
- 确保未施加介质压力。
- 同时按住 OPEN 和 CLOSE 按钮 5 秒钟。
- X.TUNE 运行时，LED 发光环亮起橙色。
