宝德 BURKERT（BURKERT）20036646 (6013 型) 是一款直动式紧凑型两位两通柱塞电磁阀。20036646 型号采用不锈钢阀体、EPDM 密封件、2.0 mm 通径和法兰连接，工作电压为 24V DC，压力范围为 0 至 16 bar，配置为作用方式 B（常开）。在整个 6013 型系列中，止动器与柱塞导管焊接在一起，以提高耐压性和密封性。根据不同的应用，可以选择各种密封材质。Bürkert 专用底板接口（SFB）使该阀可组合安装在多通道汇流板上，节省空间。具有脉冲线圈式和带“kick and drop”电子线路式，用以降低运行功耗。
常规技术参数
标准版本
| 产品特征 | 说明 |
|---|---|
| 尺寸 | 参见尺寸部分 |
| 密封件 | FKM、PTFE/石墨 (可按需提供 EPDM，20036646 标配) |
| 阀体 | 黄铜、不锈钢 1.4305/303 |
| 线圈 | 聚酰胺或环氧树脂 |
| 公称直径 | DN 2.0...DN 6.0 |
| 回路功能 | A (常闭) 和 B (常开) |
| 电磁线圈的绝缘等级 | 聚酰胺线圈 B 级，环氧树脂线圈 H 级 |
| 负载周期 | 连续运行 100% ED。间歇性操作 60% (30 分钟) 或使用 5W 线圈 |
| 工作电压 | 24 V DC, 24 V 50 Hz, 24 V 60 Hz, 120 V 50 Hz, 230 V 50 Hz, 240 V 60 Hz |
| 电压允差 | ±10% |
| 工作介质 | 技术真空、中性气体和液体 (如压缩空气、水、液压油) |
| 介质温度 | 对于 FKM: -10 °C...+100 °C (PA 线圈), -10 °C...+120 °C (环氧树脂线圈)。对于 PTFE/石墨: -40 °C...+180 °C。对于 EPDM: -30 °C...+100 °C |
| 粘度 | 最大 21 mm²/s |
| 电气连接 | 符合 DIN EN 175 301-803 A 型标准的插头接线片，适用于 2518 或 2509 型设备插口。ATEX/IECEx 版本带 3m 模制电缆或接线端电缆 |
| 管路接口 | G 1/8, G 1/4, G 3/8, NPT 1/8, NPT 1/4, NPT 3/8, 底板式 (SFB) |
| 防护等级 | IP65，带电气连接插头 |
| 安装位置 | 任意，建议执行机构朝上 |
| 环境温度 | 最高 +55 °C (更高温度可按需提供) |
分析版本和 DVGW 版本
6013 型还提供分析版本，特别适用于切换高纯度气态和液态介质（密封性 < 10⁻⁴ mbar l/s）；以及 DVGW 版本，主要用作燃气的自动安全切断阀（最大 0...5 bar，NBR 密封）。
回路功能
| 符号 | 说明 |
|---|---|
| A | 作用方式 A (WW A): 两位两通电磁阀，直动式，在断电位置关闭 |
| B | 作用方式 B (WW B): 两位两通电磁阀，直动式，在断电位置打开 (20036646 型号) |
认证和符合性
- 防爆: 可选防爆符合 2 类 (1/21 区) 或 3 类 (2/22 区) 组件，具有 ATEX 和 IECEx 认证。
- 北美 (美国/加拿大): 可选美国 UL 列名认证 (UL 429)、UL 认可、加拿大 CSA (CSA 139) 以及 FM (Factory Mutual) 危险场所防爆认证。
- 饮用水: 适用于饮用水领域。PA 阀体 (PF36) 最高 +60 °C；PPS/黄铜/不锈钢阀体 (PF39) 最高 +85 °C。
- 食品和饮料/卫生: 符合 FDA《联邦法规汇编》、USP (美国药典委员会) 以及 EC 法规 1935/2004。
- 燃气: 符合欧洲燃气用具法规 (EU) 2016/426 和 DVGW DIN EN 161。可选 DIN EN 549:2023-07 认证。
材料
标准版本

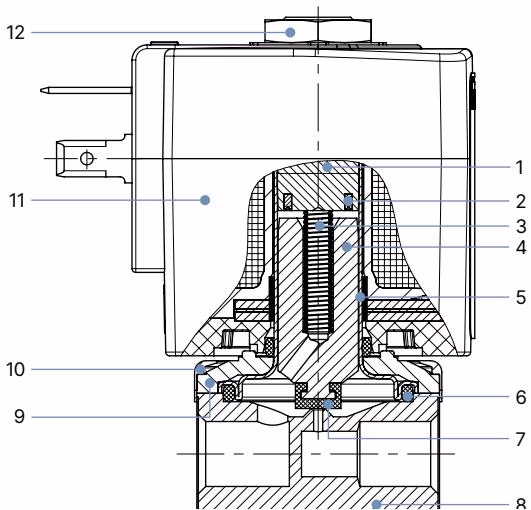

| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 止动器 | 不锈钢 1.4105/430F |
| 2 | 短路环 | 铜 (黄铜版本)，银 (不锈钢版本) |
| 3 | 弹簧 | 不锈钢 1.4310/301 |
| 4 | 衔铁 | 不锈钢 1.4105/430F |
| 5 | 阀芯导向管 | 不锈钢 1.4303/305/308 |
| 6 | 密封件 | FKM，石墨 (高温版本)，EPDM (20036646 标配) |
| 7 | 阀芯密封件 | FKM，PTFE |
| 8 | 阀体 | 黄铜，不锈钢 1.4305/303 |
| 9 | 底板 | 钢，表面厚膜钝化 (黄铜版本)，不锈钢 1.4301/304 (不锈钢版本) |
| 10 | 保护罩 | 聚酰胺 |
| 11 | 线圈 | PA (聚酰胺)，环氧树脂 |
| 12 | 螺母 | 钢，表面厚膜钝化 (黄铜版本)，不锈钢 1.4305/303 涂覆 PTFE (不锈钢版本) |
尺寸
标准版本

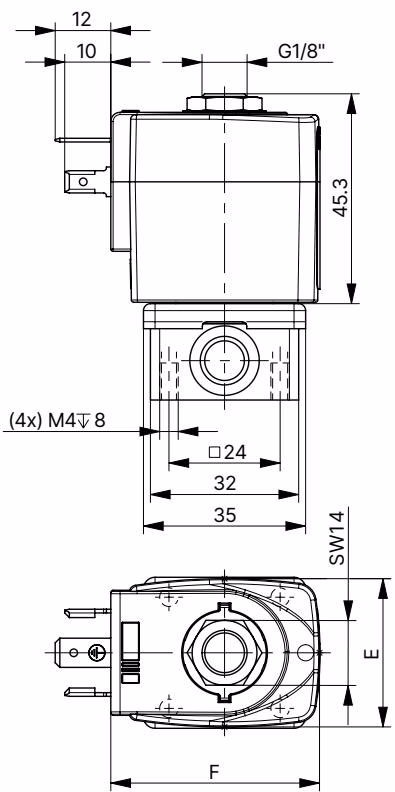

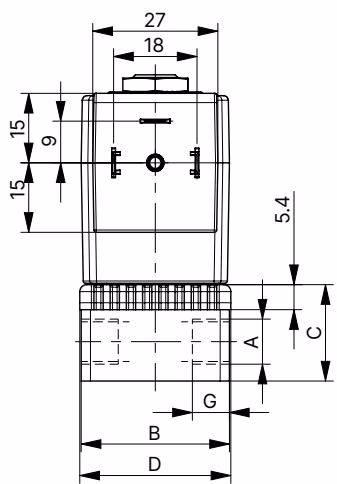

| 管路接口 | A [in] | B [mm] | C [mm] | D [mm] | G [mm] |
|---|---|---|---|---|---|
| 螺纹 | G/NPT 1/8 | 32 | 20.8 | 32.6 | 8 |
| 螺纹 | G/NPT 1/4 | 46 | 26.8 | 49 | 12 |
| 螺纹 | G/NPT 3/8 | 50 | 39.8 | 38 | 12 |
| 底板 | - | 32 | 14.3 | 32.6 | - |
| 线圈尺寸 | E [mm] | F [mm] |
|---|---|---|
| 5 | 32 | 45 |
| 6 | 40 | 51 |
性能说明
功耗 - 作用方式 B
| 公称直径 [mm] | 线圈功率 | 吸合 AC [VA] | 运行 AC [VA] | 打开 [ms] | 关闭 [ms] |
|---|---|---|---|---|---|
| 2.00 | 7 W AC 或 8 W DC (9) | 24 | 17 | 20 | 30 |
| 3.00 | 7 W AC 或 8 W DC (9) | 24 | 17 | 20 | 30 |
| 4.00 | 7 W AC 或 8 W DC (9) | 24 | 17 | 20 | 30 |
| 6.00 | 7 W AC 或 8 W DC (9) | 24 | 17 | 20 | 30 |
(括号中的值对应于 +20 °C 的线圈温度)
安装提示
带反转驱动的脉冲版本控件
TIP
- 仅将不带电线的电气连接插头用于脉冲版本
- 脉冲持续时间最短 50 ms
| 极性 (在线圈上用标签标记) | 说明 | 接线端子分配 |
|---|---|---|
- switch ON + | 阀门打开 | (+) 接端子 2 和 (-) 接端子 1 |
+ switch OFF - | 阀门关闭 | (+) 接端子 1 和 (-) 接端子 2 |
