宝德 (Bürkert) 20046543 (3280 型) 直动式电动两通直座比例阀适用于计量闭环或开环控制回路中的液体和气体。该阀门由线性步进电机驱动。集成的电子设备大大简化了流程集成，不需要额外的控制模块。保持特定的阀门开度时，电机不需要使用能量。此特性可以大幅降低设备的能源需求，从而提高效率。3280 型作为标配 ON/OFF（开/关）或比例阀，作为带集成定位器的版本，以及作为带集成过程控制器的版本提供。
- 执行机构与介质无接触
- 出色的调节范围和快速的响应时间
- 低电耗
- 接口公称直径 DN8...15
- 版本：标准，定位器、过程控制器；以及高至 22 bar 的高压版本
1. 常规技术参数
| 产品特点 | 说明 |
|---|---|
| 密封件 | NBR 适用于液体 EPDM 适用于液体和特殊气体 (例如氨、乙炔) FKM 适用于中性气体 |
| 阀体 | 黄铜、不锈钢 |
| 公称直径 | DN8 至 DN15, NPS 1/4, 3/8, 1/2 |
| 流向 | 与关闭方向相反 (阀座下) |
| 设计类型 | 截止式开/关阀 直座控制阀 |
| 重量 | 至 0.7 kg |
| 调节器版本 | 标准开/关、标准调节阀、定位器或过程控制器 |
| 断电状态下的安全位置 | 配备电容缓冲模块作为附件 |
| 状态指示 | LED |
性能数据
| 特征 | 参数值 |
|---|---|
| 位置控制的死区 | ±0.5% (对应设定范围 1:100) |
| 关闭时间 | 2.5 s |
| 工作压力 | 0 至 6 bar(g) 可提供高压版本，高达 22 bar(g) (可选) 真空版本低至 -0.9 bar(g) (可选) |
| 负载周期 | 高达 100% (取决于介质温度和环境温度) |
| Kvs 值 | 0.03 至 1.9 m³/h |
电气与介质参数
| 特征 | 参数值 |
|---|---|
| 工作电压 | 24 V DC ± 10% (最大残余波纹度 10%) |
| 功耗 | <1 W 保持功率 最大 8 W (DN1 至 DN6) 或最大 12 W (DN8 和 DN10，以及高压版本) |
| 工作介质 | 中性气体和液体 |
| 介质温度 | EPDM: -30 °C 至 +70 °C FKM、NBR: 0 °C 至 +70 °C |
| 粘度 | 最大 600 mm²/s (cSt) |
| 环境温度 | -10 °C 至 +60 °C |
2. 材料说明
注意
3281 型直座控制阀随附不同的管道接口。这些接口未全部展示。它们与阀体的材料一致。

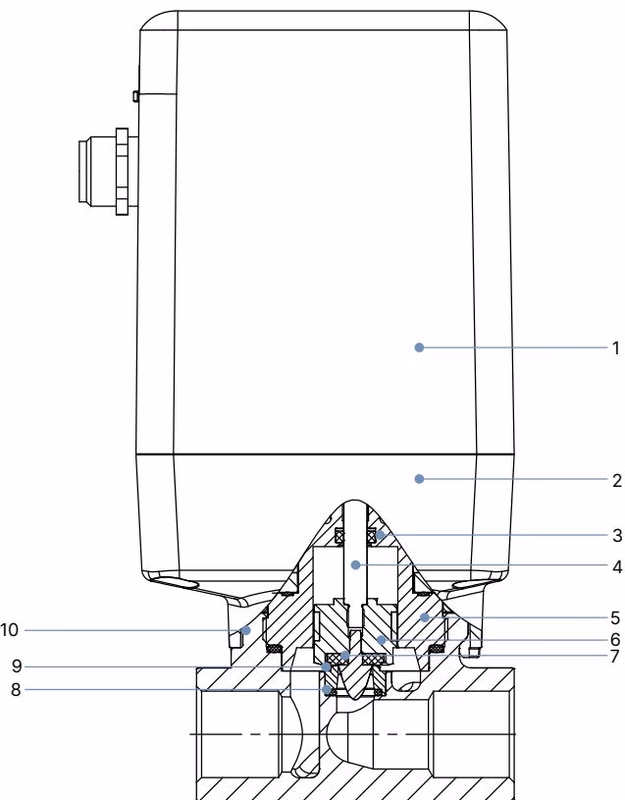

执行机构
| 编号 | 元件 | 材料 |
|---|---|---|
| 1 | 外壳盖 | PC (聚碳酸酯) |
| 2 | 机壳底部 | PPS (聚苯硫醚) |
阀体
| 编号 | 元件 | 材料 |
|---|---|---|
| 3 | 阀杆密封件 | FKM/EPDM/NBR |
| 4 | 阀杆 | 不锈钢 1.4305 |
| 5 | 上阀体 | 黄铜或不锈钢 1.4305 |
| 6 | 滑动轴承引导的活塞 (带调节锥) | PTFE / 不锈钢 1.4305 |
| 7 | 弹性阀座密封圈 | FKM/EPDM/NBR |
| 8 | O 型圈 | FKM/EPDM/NBR |
| 9 | 阀座 | 不锈钢 1.4301/1.4305 |
| 10 | 阀体 | 黄铜或不锈钢 AISI 316L |
3. 尺寸

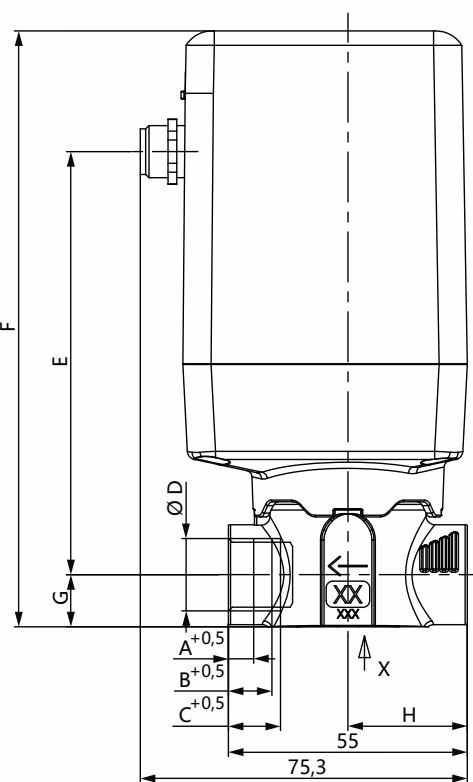

3.1 螺纹版本
| A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|
| — | — | 12 | G 3/8 | 97.4 | 137.2 | 12 | 27.5 |
| 6 | 10.3 | — | NPT 3/8 | 97.4 | 137.2 | 12 | 27.5 |
| — | — | 12 | G 1/4 | 96.4 | 134.2 | 10 | 27.5 |
| 5.8 | 10 | — | NPT 1/4 | 96.4 | 134.2 | 10 | 27.5 |
| — | — | 14 | G 1/2 | 97.4 | 139.2 | 14 | 29.5 |
| 8.2 | 13.7 | — | NPT 1/2 | 97.4 | 139.2 | 14 | 29.5 |
3.2 法兰版本
3.3 插装式版本
4. 性能说明

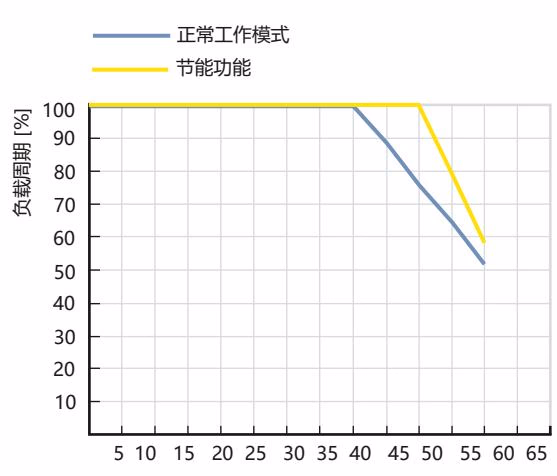

4.1 负载周期降额曲线
WARNING
如果超出针对负载周期建议的极限值运行阀门，则可能导致阀门使用寿命显著下降。负载周期不是指设备的负载周期，而是指电机的负载周期。只有当应移动阀门时，才会接通电机。因额定值频繁变化，电机的负载周期会急剧增加。
4.2 压力范围 (标准版本)
| 阀门功能 | 阀座公称尺寸 | 管道接口 | Kvs 值 [m³/h] | 压力范围 [bar(g)] |
|---|---|---|---|---|
| 控制阀，在电源故障时无安全位置 | 1 | G 1/4 | 0.030 | 0 至 6 |
| 1.5 | G 1/4 | 0.065 | 0 至 6 | |
| 2 | G 1/4 | 0.130 | 0 至 6 | |
| 3 | G 1/4 | 0.300 | 0 至 6 | |
| 4 | G 3/8 | 0.500 | 0 至 6 | |
| 5 | G 3/8 | 0.750 | 0 至 6 | |
| 6 | G 3/8 | 0.900 | 0 至 6 | |
| 8 | G 1/2 | 1.500 | 0 至 6 | |
| 10 | G 1/2 | 1.900 | 0 至 6 |

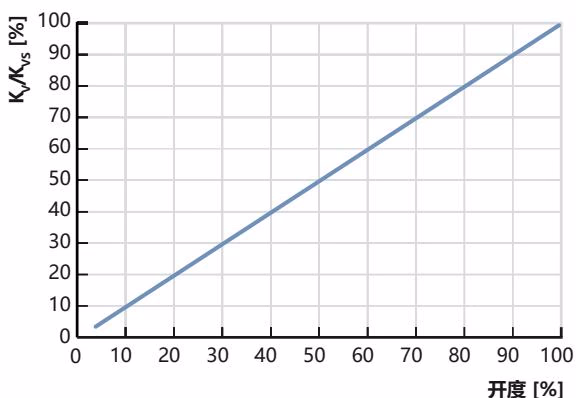

4.3 流量特点
建议
阀座公称尺寸的设计对于在应用中确保电动比例阀功能正常非常重要。选择阀座公称尺寸时须注意，一方面须能达到所需的流量范围，另一方面，当阀门完全打开时，总压降中的一大部分压降要能通过阀门进行。 参考值：Δp 阀门 > 总压降的 25%
5. 产品操作
标准开/关阀门 在开/关 (ON/OFF) 版本中，将一个外部电压信号数字化，并相应完全关闭或打开阀门。阀门的两个终端位置通过 LED 状态灯发出信号。另外，通过数字量输出发布达到阀门位置“关闭”。
标准调节阀 标准版本中的比例阀将外部标准信号，也即位置设定值转化为阀门位置。阀门的两个终端位置通过 LED 状态灯发出信号。另外，通过数字量输出发布达到阀门位置“关闭”。

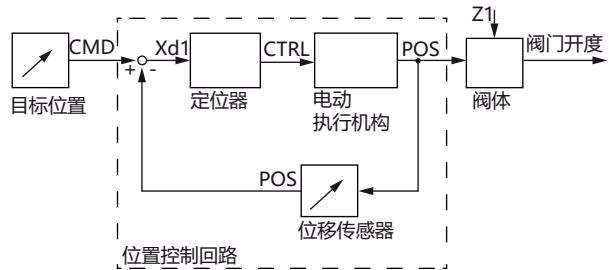

定位器版本 定位器版本中的比例阀将外部标准信号，即位置设定值转化为阀门位置。根据位置设定值调节执行机构的位置。通过位移传感器检测电动阀的当前位置 (POS)。定位器将该位置实际值与指定为标准信号的设定值 (CMD) 进行比较。如果存在调节差 (Xd1)，则向调节执行机构发送一个电机控制信号，作为操纵变量。
过程控制器版本 通过额外操纵的 PID 控制器，除了进行实际位置控制之外，还可以在级联调节范围内进行过程控制。过程控制器集成在控制回路中。根据过程设定值和过程实际值，通过调节参数 (PID 控制器) 计算出阀门位置的设定值。可以通过一个外部信号规定过程设定值。
