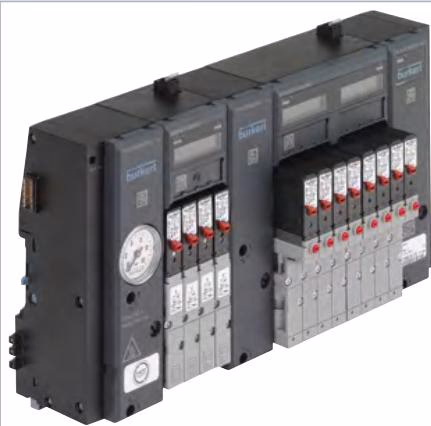

宝德 (Burkert) 8647 型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。它们专为安全、完整地集成到 Siemens 公司分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。在气动输出端处可连接气动操作式过程阀、气动滑块或其它气动组件。

如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置。由此，在调试和保养时可节约时间。

常规技术参数

产品特征	0460 型、6524 型、6525 型
阀体材料	PA (聚酰胺)、PC (聚碳酸酯) (阀门: PA、PPS 或铝)
密封件材料	NBR (阀门: FKM、NBR 和 PUR)
排列尺寸	11 mm
手动开关	标准
阀槽的数量	对于单阀: 最多 64 个。对于脉冲阀和双阀: 最多 32 个
压力范围	真空至 10 bar (经 UL 认证的真空至 8 bar)
流量 QNn 值 (空气)	200...300 l/min，在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量
工作电压	24 V DC (±10 % 允差)
工作介质	含油和无油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防尘防水	在封闭的控制柜内为 IP20、IP65
通信模块	西门子 SIMATIC ET 200SP / SP HA
环境温度	0 °C...+ 55 °C (使用 0460 型时: 0 °C...+ 50 °C)

电路功能

电路功能	说明
C (WW C)	二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置
C (WW C)	2 × 二位三通电磁阀，伺服辅助，带手动开关，不通电时常闭位置
D (WW D)	二位三通电磁阀，伺服辅助，带手动开关，不通电时常开位置
H (WW H)	二位五通电磁阀，伺服辅助，带手动开关
L (WW L)	三位五通电磁阀，带手动开关，中间位置所有接口锁闭
N (WW N)	三位五通电磁阀，带手动开关，中间位置接口 2 和 4 排气
Z (WW Z)	二位五通电磁阀，带 2 个线圈和手动开关的脉冲版本

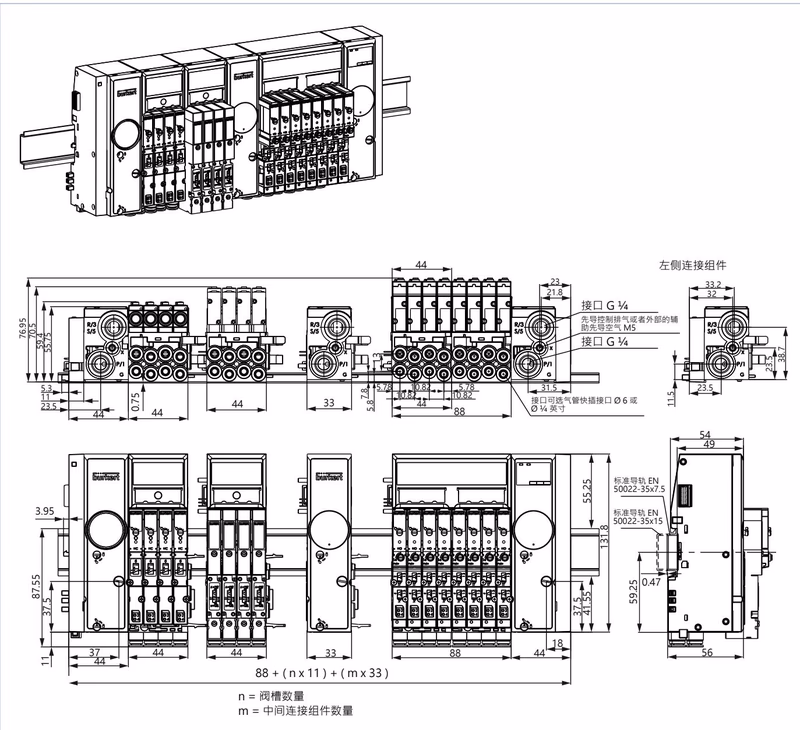

尺寸

安装提示

限制

• 外部阀门关断功能 (EVS 功能)： 开关触点应与阀块位于同一控制柜内。导线长度应限制在最长 2m。
• 单阀的热插拔功能不能与 ATEX/IECEx 防爆认证结合使用。
