宝德（BURKERT）3361 型创新的过程控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的蓄能器运行至安全位置。
执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。
常规技术参数
执行机构尺寸
- AG2： 执行机构尺寸 2 具有 1,300 或 2,500 N 的标称力，适用于阀座标称尺寸 3 至 50
- AG3： 执行机构尺寸 3 具有 7,700 或 10,000 N 的标称力，适用于阀座标称尺寸 40 至 100
| 属性 | 参数 |
|---|---|
| 设计类型 | 截止型控制阀 |
| 公称直径 | DN 10 至 100，NPS 3/8 至 4 |
| 断电状态下的安全位置 | 带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻 |
| 流向 | 与关闭方向相反（阀座下） |
| 工作压力 | 0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g) |
| 公称压力 | PN 25/PN 40 (DIN EN 1333)，Class 150 (DIN EN 1759) |
| Kvs 值 | 0.1 至 140 m³/h |
| 阀座泄漏 | Class III、IV 和 VI (DIN EN 60534-4) |
| 移动速度 | 6 mm/s (AG2 1300 N)，4 mm/s (AG2 2500 N)，3 mm/s (AG3 7700/10000 N) |
| 工作电压 | 24 V DC ± 10 %（最大残余波纹度 10 %） |
| 防护等级 | IP65/IP67 (DIN EN 60529)，NEMA 4X |
| 介质温度 | -40 °C 至 +230 °C |
| 环境温度 | -25 °C 至 +65 °C（仅限无附加模块） |
认证和符合性
- 防爆： 可选 ATEX/IECEx（作为 3 类设备适用于 2/22 区，Ex ec IIC T4 Gc / Ex tc IIIC T135 °C Dc）。
- 北美： 可选执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
- 饮用水： 可选适用于最高温度 +85 °C 的饮用水领域。
- 食品和饮料： 提供符合 FDA、USP、EC 法规 1935/2004 以及中国食品 GB 标准的版本。
- 其他： 可选适用于氧气和氢气的版本。
材料

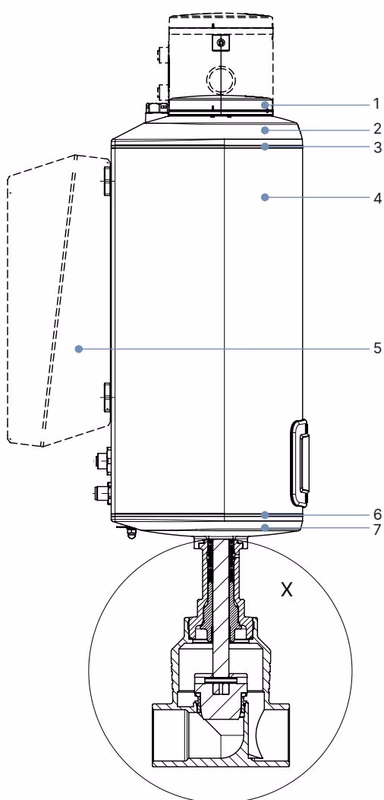

AG2 执行机构组件：
- 显示屏外壳/盲盖：PPS（标准），不锈钢 1.4301（对于 ATEX/IECEx）
- 执行机构盖：PPS
- 密封件：EPDM
- 执行机构外壳：铝合金，有粉末涂层
- 密封件：EPDM
- 执行机构底部：PPS
阀体组件：
- 阀杆： 不锈钢 1.4401 (316)/1.4404 (316L)
- 阀杆密封件： PTFE V形圈（实心）带弹簧补偿
- 阀座密封件： 不锈钢 1.4571（可选硬化）、PTFE 或 PEEK 密封垫圈
- 阀体： 不锈钢 CF3M
尺寸
注意：不带紧密关闭功能的尺寸：在关闭位置，执行机构额外升高约 2 mm。
| DN | NPS | H1 标准版本 (mm) | H2 现场总线版本 (mm) |
|---|---|---|---|
| 10 | 3/8 | 417 | 489 |
| 15 | 1/2 | 417 | 489 |
| 20 | 3/4 | 423 | 495 |
| 25 | 1 | 446 | 518 |
| 32 | 1 1/4 | 474 | 546 |
| 40 | 1 1/2 | 479 | 551 |
| 50 | 2 | 485 | 557 |
性能说明
流量特性
- 等百分比流量特性曲线符合 DIN EN 60534-2-4 标准（线性可按需提供）。
- 理论调节比：根据阀座标称尺寸，最高可达 50:1。
使用极限
温度和压力极限
环境和介质的最高允许温度是相互关联的。应用范围还受到依据相应标准的公称压力的限制（例如 PN25、PN40、Class 150）。
阀座密封件使用极限：
- 不锈钢 (Class III/IV)： -40 °C 至 +230 °C。即使在要求严苛的工艺条件下，金属密封件也不受影响。
- PTFE (Class VI)： -40 °C 至 +130 °C。
- PEEK (Class VI)： -10 °C 至 +230 °C（建议 > +130 °C）。
产品特征和结构
3361 型智能过程阀为操作员提供了过程监控、阀门诊断和预防性维护的选项。对运行状态的内部测量进行评估，并在必要时输出警告或错误消息。电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。
