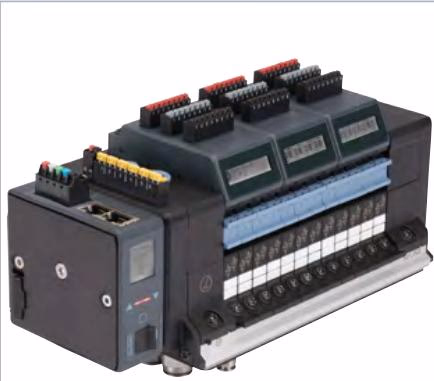

宝德（BURKERT）20061169 8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC 显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息。因此，可以快速总览设备状态。硬件配置针对控制柜底板安装进行了优化。此外，重要的气动功能确保过程安全性提高。由此能够防止例如排气管道中的止回阀因产生的压力峰值意外松开。

此特定配置（订货号 20061169）具有 12 阀槽设置、büS/CANopen 通信、D10 和 D6 黄铜接口以及 AirLINE Quick 铝质适配器。

产品特征

• 可安全关闭阀门
• 通过 PROFINET S2 提高系统可用性（系统冗余）
• 通过气动功能实现过程安全性
• 优化开关柜底板安装
• 符合 ATEX/IECEx 2 区、CCC、cURus HazLoc CL I, II, III Div 2 的防爆版本

常规技术参数

产品特征	说明
材料	外壳：PA (聚酰胺) 密封件：NBR 和 PUR
单阀片宽度	11 mm
手动开关	可选手动，带键控手动、锁扣
阀槽的数量	最大 24
可控最大阀数	最大 48
压力范围	真空至 10 bar
外部供气 (辅助先导空气)	3 至 10 bar
流量 QNn 值 (空气)	310 l/min (在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量)
工作电压	24 V DC (±10% 允差)
每个阀门的标称功率	0.7 W (功率下降之后 0.175 W)
每个阀门的额定电流	29 mA (功率下降后 10 mA)
电击防护	III 符合 DIN EN 61140, VDE 0140
工作介质	无油和含油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65
环境温度	-10 °C 至 +55 °C

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

回路功能

回路功能	说明
C (WW C)	二位三通电磁阀，伺服辅助，不通电时常闭位置
D (WW D)	2 个二位三通电磁阀，伺服辅助，不通电时常开位置
H (WW H)	二位五通电磁阀，伺服辅助，通过接口 (1) 加压
L (WW L)	三位五通电磁阀，中封式
M (WW M)	三位五通电磁阀，中压式
N (WW N)	三位五通电磁阀，中泄式
Z (WW Z)	二位五通电磁阀，带 2 个线圈的脉冲版本

认证和符合性

• 符合性： 根据欧盟符合性声明，产品符合欧盟指令。
• 防爆： ATEX: BVS 20 ATEX E 031 U (II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc)，IECEx: IECEx BVS 20.0024 U (Ex ec IIC Gc / Ex tc IIIC Dc)。
• 北美： 可选美国和加拿大的 UL 列名认证 (UL 61010-1) 以及危险场所 UL 认可。
• 其他： 可选中国强制认证 (CCC)，适用于在中国的危险应用。

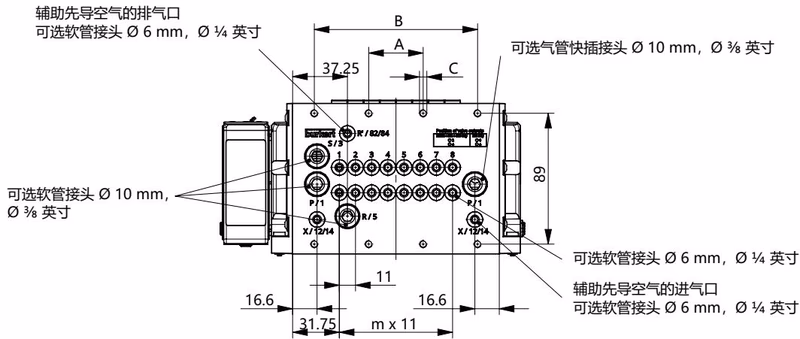

外形尺寸

INFO

外形尺寸为 mm，除非另行说明。有关 16 阀槽、20 阀槽和 24 阀槽版本的完整尺寸图，请参阅完整技术手册。

连接方式

通讯总线接口 (CANopen/büS)

引脚	颜色	分配
1	红色	24 V DC
2	白色	CAN_H (büS 接口)
3	绿色	屏蔽层
4	蓝色	CAN_L (büS 接口)
5	黑色	0 V DC

TIP

CANopen 需要 2 个终端电阻：分别在网络的起点和末端。正确的总线终端指标是无电压状态下 CAN_H 和 CAN_L 之间的电阻。其应约为 60 Ω。

产品组成和结构

带 DI 接点的显示模块（可选）

通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30mA。可使用市售的 3 线制传感器和电压介于 10–30V 之间的 2 线制传感器以及机械无源干接点开关。

用于安全关闭的 6534 型阀门，SIA 版本（可选）

用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。
