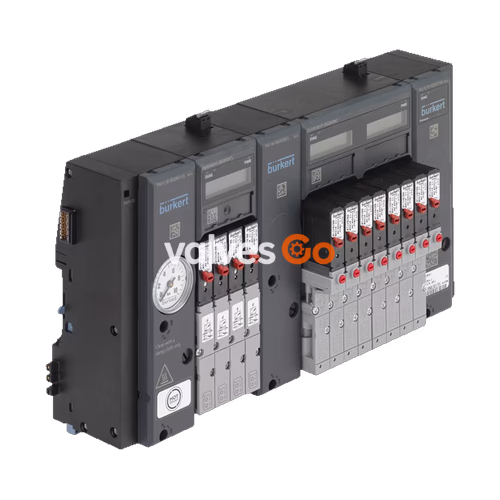

宝德（Burkert）8647 型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。它们专为安全、完整地集成到 Siemens 公司分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。在气动输出端处可连接气动操作式过程阀、气动滑块或其它气动组件。如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置。由此，在调试和保养时可节约时间。

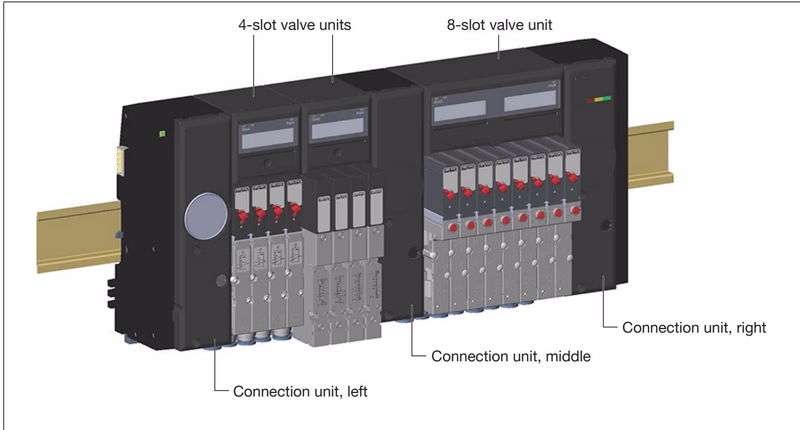

将西门子分布式 I/O 系统 SIMATIC ET 200SP / SP HA 的模块与 8647 型 AirLINE SP 阀块组合，构建一个集电子和气动元件于一体的集成系统。阀块和电子模块具备众多功能，例如丰富的配置选项、诊断能力以及安全相关的关闭功能。

主要特点

• 直接连接到 SIMATIC ET 200SP 和 ET 200SP HA I/O 系统
• 可以完全集成到西门子工艺控制系统 PCS7 中
• 西门子 SIMATIC 自动化系统产品合作伙伴
• 通过 LC 显示器轻松诊断
• 可安全关闭阀门

常规技术参数

产品特征	0460 型、6524 型、6525 型
阀体材料	PA (聚酰胺)、PC (聚碳酸酯) (阀门: PA、PPS 或铝)
密封件材料	NBR (阀门: FKM、NBR 和 PUR)
排列尺寸	11 mm
手动开关	标准
阀槽的数量	对于单阀: 最多 64 个。对于脉冲阀和双阀: 最多 32 个
压力范围	真空至 10 bar (经 UL 认证的真空至 8 bar)
流量 QNN 值 (空气)	200 至 300 l/min，在 +20°C、阀门入口处 6 bar 压力及 1 bar 压力差下测量
工作电压	24 V DC (±10 % 电压允差)
每个阀门的标称功率	对于单阀: 0.8 W。对于脉冲阀和双阀: 2x 0.8 W，带功率降低功能
安全关闭	通过第二个接口关闭单阀。模块化关闭 (EVS 功能)。通过西门子 F-PM-E 模块进行分块关闭
工作介质	含油和无油的干燥压缩空气、中性气体 (推荐 5 μm 过滤器)
防尘防水	在封闭的控制柜内为 IP20、IP65

先导电磁阀

6524 型和 6525 型

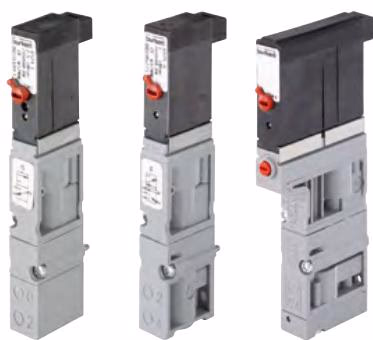

6524 型（单阀和双阀）和 6525 型（单阀）先导阀由 6144 型先导翻转电磁阀和气动座阀组成。作用原理允许在功耗小且切换时间短的情况下切换高压。先导阀标配手动开关。

0460 型

0460 型先导阀由带有双线圈的先导电磁阀和气动滑阀构成。作用原理允许在功耗小且切换时间短的情况下切换高压。所有阀门标配手动开关。

AirLINE Quick

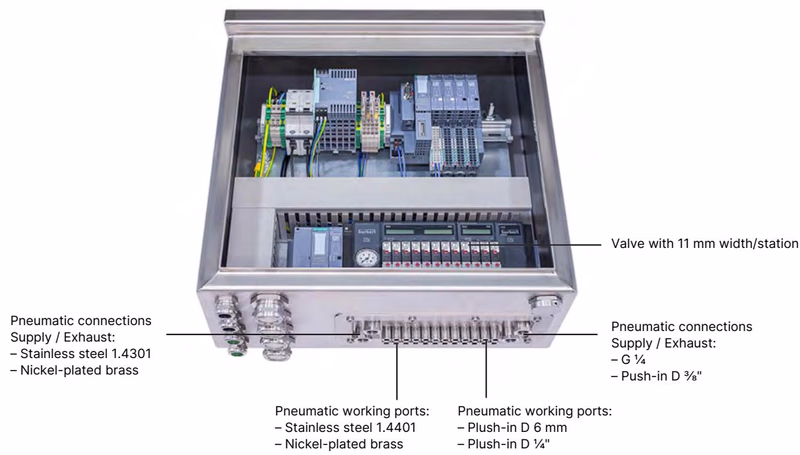

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

注意

由于尺寸原因，0460 型阀门无法与 AirLINE Quick 安装。

电路功能

符号	说明
C (WW C)	二位三通电磁阀。伺服辅助，带手动开关。不通电时常闭位置。
C (WW C)	2× 二位三通电磁阀。伺服辅助，带手动开关。不通电时常闭位置。
D (WW D)	二位三通电磁阀。伺服辅助，带手动开关。不通电时常开位置。
H (WW H)	二位五通电磁阀。伺服辅助，带手动开关。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。
L (WW L)	三位五通电磁阀。带手动开关。中间位置所有接口锁闭。
N (WW N)	三位五通电磁阀。带手动开关。中间位置接口 2 和 4 排气。
Z (WW Z)	二位五通电磁阀。带 2 个线圈和手动开关的脉冲版本。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。

认证和符合性

• 防爆: 可选 ATEX / IECEx (BVS 18 ATEX E 078 XII 3G Ex ec IIC T4 Gc / IEC Ex BVS 18.0068 X Ex ec IIC T4 Gc)。作为 3 类设备适用于 2 区。
• 北美 (美国/加拿大): 可选美国和加拿大的 UL 列名认证，符合 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1 标准。

用于与安全相关的应用

6524 型和 6525 型阀门在断电时会回到静止位置。选择适当的阀门回路功能（CFC、CFD 或 CFH）取决于应用并由用户负责。为避免在安全关闭时出现短暂的背压，强烈建议使用带集成式止回阀的阀块。
