宝德（Burkert）20068000 8647型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。它们专为安全、完整地集成到 Siemens 公司分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。8647 型用于直接将气动先导阀连至 SIMATIC 系统并通过其进行控制。在气动输出端处可连接气动操作式过程阀、气动滑块或其它气动组件。如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置。由此，在调试和保养时可节约时间。
主要特点
- 直接连接到 SIMATIC ET 200SP 和 ET 200SP HA I/O 系统
- 可以完全集成到西门子工艺控制系统 PCS7 中
- 现场总线、先导阀和 I/O 模块的组合
- 通过 LC 显示器轻松诊断
- 可安全关闭阀门
常规技术参数
| 产品特征 | 0460型、6524型、6525型 |
|---|---|
| 材料 | |
| 阀体 | PA(聚酰胺)、PC(聚碳酸酯)(阀门:PA、PPS或铝) |
| 密封件 | NBR(阀门:FKM、NBR和PUR) |
| 排列尺寸 | 11 mm |
| 手动开关 | 标准 |
| 阀槽的数量 | 对于单阀:最多64个。对于脉冲阀和双阀:最多32个 |
| 阀片功能最大数量 | 阀块上有64个,一个站点上可以有多个阀块 |
| 气动中途供应 | 24次阀门功能后是必需的。对于2个二位三通阀:16次阀功能后是必需的 |
| 性能数据 | |
| 压力范围 | 真空至10 bar(经UL认证的真空至8 bar) |
| 外部供气(辅助先导空气) | >2.5 bar(0460型:不可能) |
| 流量 QNn 值(空气) | 200至300 l/min,在+20°C、阀门入口处6 bar压力及1 bar压力差下测量 |
| 额定运行模式 | 连续运行(100% ED) |
| 电气参数 | |
| 工作电压 | 24 V DC (电压允差 ±10%) |
| 每个阀门的标称功率 | 对于单阀:0.8 W。对于脉冲阀和双阀:2x0.8 W,带功率降低功能 |
| 每个阀门的额定电流 | 40 mA(120 ms后保持电流为28 mA),20 mA(使用0460型时) |
| 电击防护 | III符合DIN EN 61140, VDE 0140 |
| 介质参数 | |
| 工作介质 | 含油和无油的干燥压缩空气、中性气体(推荐5μm过滤器) |
| 压缩空气质量 | ISO 8573-1:2010,等级7.4.4 |
| 环境和安装 | |
| 防尘防水 | 在封闭的控制柜内为IP20、IP65 |
| 环境温度 | 0°C至+55°C(使用0460型时:0°C至+50°C) |

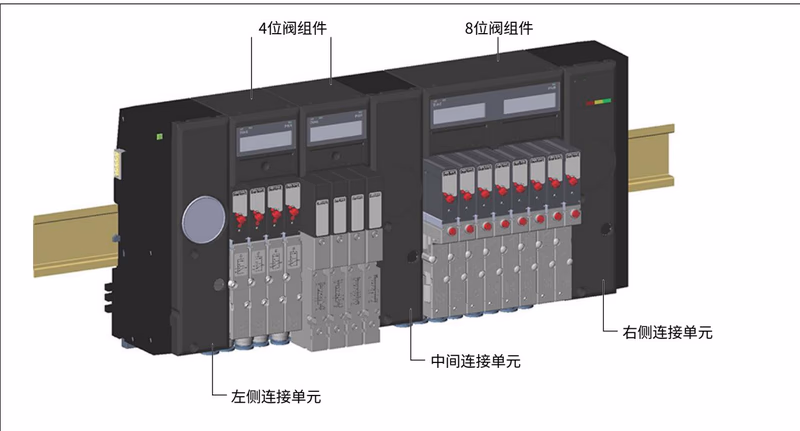

系统概述
将西门子分布式 I/O 系统 SIMATIC ET 200SP / SP HA 的模块与 8647 型 AirLINE SP 阀块组合，构建一个集电子和气动元件于一体的集成系统。

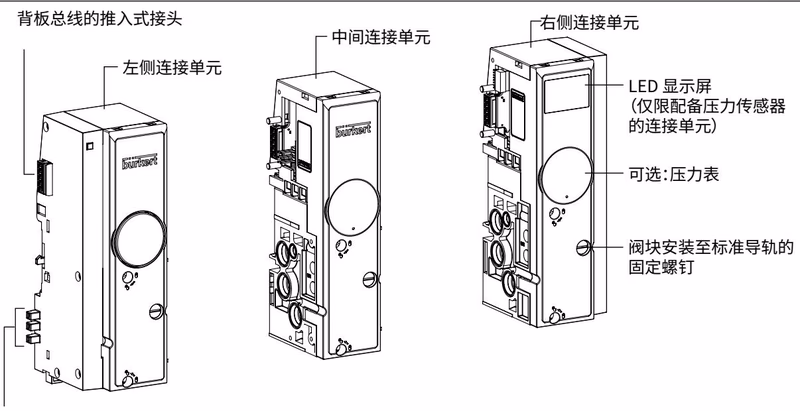

连接单元
阀块的气源供应和排气通过连接单元实现。此外，阀块通过连接单元固定在标准导轨上。连接单元可选配压力表或电子压力传感器。

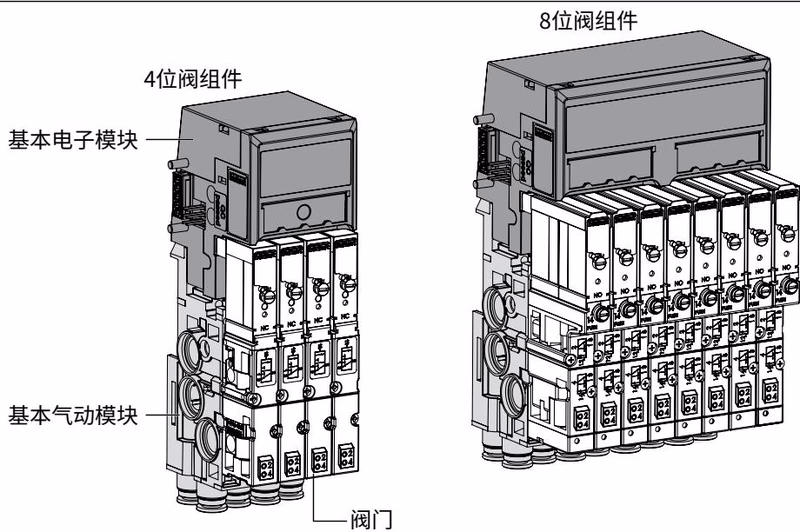

阀组件
阀组件将接口模块的电气控制信号转换为气动输出信号，并提供气动输出。阀组件有四插槽（4位阀组件）和八插槽（8位阀组件）两种。
6524 型和 6525 型电磁阀
- 6524型（单阀和双阀）和 6525型（单阀）先导阀由 6144型先导翻转电磁阀和气动座阀组成。
- 作用原理允许在功耗小且切换时间短的情况下切换高压。
- 先导阀标配手动开关。
0460 型电磁阀
- 0460型先导阀由带有双线圈的先导电磁阀和气动滑阀构成。
- 作用原理允许在功耗小且切换时间短的情况下切换高压。
- 所有阀门标配手动开关。
AirLINE Quick
借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。
您的优势：
- 在控制柜中占用空间更少
- 由此可使用更紧凑的控制柜
- 通过直接在控制柜底板上连接软管接头，减少安装工作
电路功能
| 符号 | 说明 |
|---|---|
| C (WW C) | 二位三通电磁阀。伺服辅助,带手动开关。不通电时常闭位置。 |
| C (WW C) | 2×二位三通电磁阀。伺服辅助,带手动开关。不通电时常闭位置。 |
| D (WW D) | 二位三通电磁阀。伺服辅助,带手动开关。不通电时常开位置。 |
| H (WW H) | 二位五通电磁阀。伺服辅助,带手动开关。通过接口(1)加压,因此接口(2)或(4)皆处于压力之下。 |
| L (WW L) | 三位五通电磁阀。带手动开关。中间位置所有接口锁闭。 |
| N (WW N) | 三位五通电磁阀。带手动开关。中间位置接口2和4排气。 |
| Z (WW Z) | 二位五通电磁阀。带2个线圈和手动开关的脉冲版本。通过接口(1)加压,因此接口(2)或(4)皆处于压力之下。 |
认证和符合性
- 防爆: 可选:防爆作为3类设备适用于2区。ATEX: BVS 18 ATEX E 078 XII 3G Ex ec IIC T4 Gc。IECEx: IEC Ex BVS 18.0068 X Ex ec IIC T4 Gc。
- 北美(美国/加拿大): 可选:美国和加拿大的UL列名认证。本产品已根据以下标准获得美国和加拿大UL列名认证: UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1。
安全说明
- 高压会导致受伤风险: 突然泄漏的压力介质可能会使设备元件迅速飞出，从而导致受伤和/或损坏。在设备或系统上进行作业之前，请先关闭压力。排气管或排水管。
- 触电会导致受伤风险: 在对设备或系统进行作业之前，请先关闭电源。防止重新启动。
- 设备意外启用会导致受伤风险: 保护设备和系统，以防意外启用。确保系统不会不受控地启动。
静电敏感元件
设备内含对静电放电（ESD）极为敏感的电子元件。接触带静电的人员或物体会对这些元件造成危害。为尽量减少或消除因突然静电放电而造成损坏的风险，请确保符合 EN 61340-5-1 标准的要求。在接通电源电压时，请勿触摸电子元件！
安装提示
- 外部阀门关断功能（EVS功能）： 开关触点应与阀块位于同一控制柜内。导线长度应限制在最长 2 m。
- 单阀的热插拔功能不能与 ATEX/IECEx 防爆认证结合使用。
- 必须能够从上方无阻碍地接触到阀块。在控制柜中安装标准导轨时，请注意阀块与控制柜上边缘之间需留出 5 cm 的最小间隙。如果设备中包含具有 EVS 功能的基本电子模块，建议与控制柜上边缘保持 8 cm 的最小间隙。
