宝德（BURKERT）5282型（订货号 20068772）是一种伺服辅助式二位二通膜片阀，设计用于控制、关闭和计量中性介质。阀门需要一个最小压差才能工作。电磁线圈采用耐化学腐蚀的环氧树脂压制而成，并且该阀门配备了便于调试和测试的手动开关。

此特定型号采用不锈钢阀体、FKM 密封件和 NPT 1/2 螺纹接口。其工作电压为 120 V (60 Hz)，可处理 0 °C 至 +90 °C 的介质温度以及 0.2 至 12 bar 的压力。只要转动管件上的二位三通先导阀，就可以轻松将作用方式从常闭 (NC) 改为常开 (NO)。

回路功能

交货状态与订购代码相符。通过将先导阀旋转 180°，即可改变阀门的作用方式（仅限不超过 10 bar 的版本）。

• 作用方式 A (WW A)：二位二通电磁阀，伺服辅助式，不通电时常闭位置。
• 作用方式 B (WW B)：二位二通电磁阀，伺服辅助式，不通电时常开位置。

一般技术参数

属性	参数值
公称直径	DN 13
阀体材料	不锈钢
密封材料	FKM
管道接口	NPT 1/2
工作电压	120 V / 60 Hz
压力范围	0.2...12 bar
介质温度	0 °C...+ 90 °C
环境温度	最高 + 55 °C
防护等级	IP65 (配备电气连接插头)

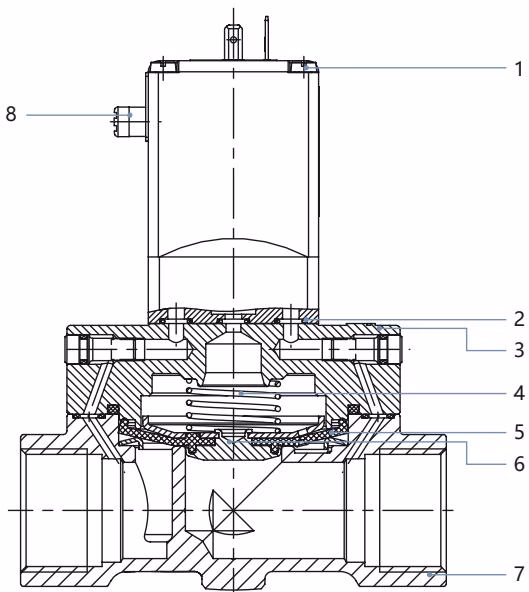

材料说明

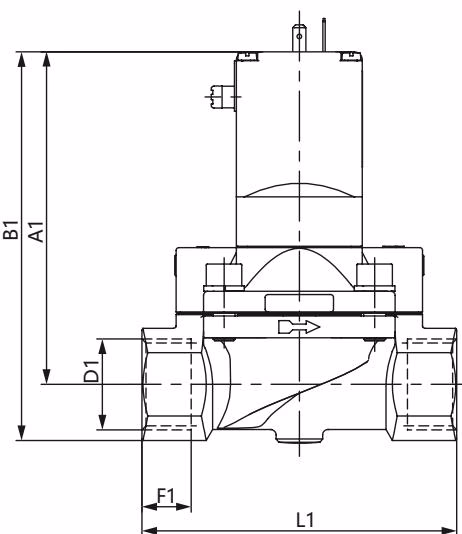

尺寸

安装与操作

WARNING

系统中的高压可能导致受伤。 在断开管路或阀门之前，请关闭压力并给管路排气。

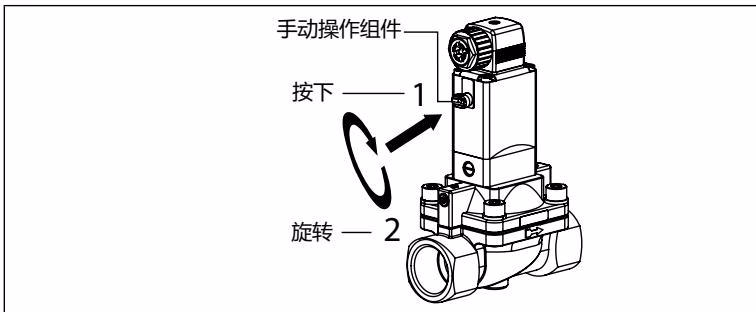

手动操作组件

当手动操作组件被锁定时，阀门不能再以电动方式被控制。

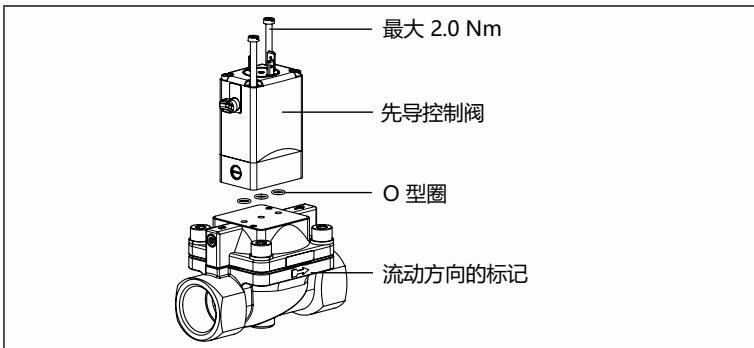

改变阀门功能

通过在衔铁上旋转二位三通先导阀，可将回路功能从 NC 转换为 NO。

DANGER

设备不密封会造成介质泄漏。 如果在安装先导控制阀时忘记安装 O 型圈或未正确安装 O 型圈，这会导致设备损坏和介质泄漏。在拧入先导控制阀之前，请将 O 型圈正确地放入凹槽中。

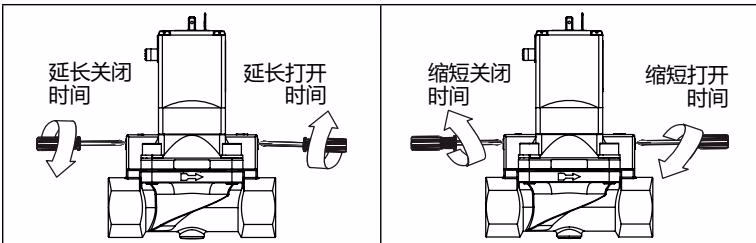

设置切换时间

如果需要的话，可以在侧面的节流螺钉处改变阀门的关闭和打开时间。

TIP

液体介质在关闭时间较短的情况下会发生关闭冲击。关闭时间越短，液体介质的关闭冲击就越大。这些都会导致隔膜使用寿命缩短，并会损坏系统中的其他设备和部件。
