宝德（BURKERT）7012 型阀门是一种直动式柱塞阀，专为阻断、计量、填充和排放中性气体和液体介质而设计。为了提高压力和泄漏安全性，止动器和阀芯导向管被焊接在一起。根据应用，有不同的阀体组合和密封材料组合可供选择。Bürkert 特有的底板连接版本 (SFB) 使阀门可以在一个多通道汇流板上排列安装，节省空间。该系列通过防爆版本补充。可选插入式接头进行软管柔性连接，带空心螺钉的 Banjo 接头是直接加装到气动执行机构上的理想解决方案。

7012 型系列的主要特点包括：

• 直动式紧凑型小阀，公称直径达 DN 1.6
• 插入式线圈系统
• 用于直接加装在气动阀上的 Banjo 接头
• 简单快速的推入式安装、底板连接安装或汇流板安装
• 提供防爆版本

一般技术参数

产品特点	规格
密封件	FKM、EPDM
阀体	黄铜、聚酰胺(PA)、聚苯硫醚(PPS)、不锈钢 1.4305/303
公称直径	DN 1.2...DN 2.0 (型号 20074845: 1.6 mm)
电磁线圈的绝缘等级	环氧树脂线圈 H 级
负载周期	连续运行 100% ED 或 50% ED
工作电压	24 V DC, 24 V 50 Hz, 24 V 60 Hz, 110 V 50 Hz, 120 V 60 Hz, 230 V 50 Hz, 240 V 60 Hz
电压允差	±10%
工作介质	中性气体和液体（如压缩空气、水、液压油、技术真空）
介质温度	-10 °C...+100 °C
粘度	最大 21 mm²/s
防护等级	IP65，带电气连接插头

回路功能

回路功能	说明
C (作用方式 C)	二位三通电磁阀，直动式，不通电时常闭位置
D (作用方式 D)	二位三通电磁阀，直动式，在断电位置打开

注：型号 20074845 采用回路功能 C（二位三通；静止位置时输出 A 泄压）。

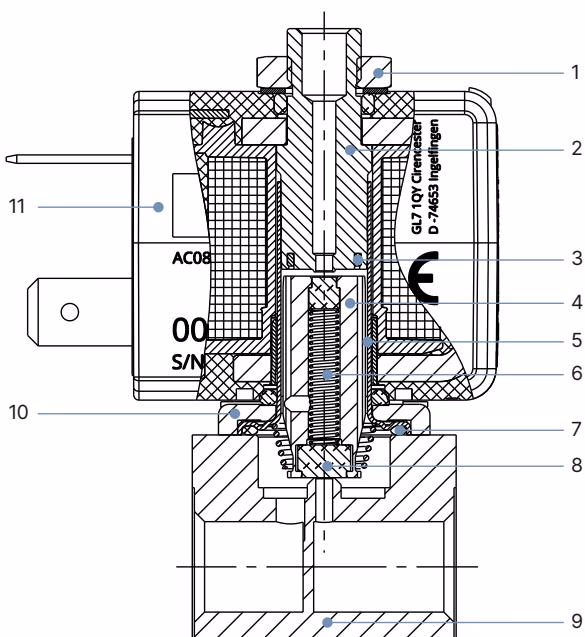

材料说明

编号	元件	材料
1	螺母	DIN 176 厚膜钝化表面 KOSA0101
2	止动器	不锈钢 1.4113/434
3	屏蔽环	铜 (可选银)
4	阀芯	不锈钢 1.4113/434
5	阀芯导向管	不锈钢 1.4303/305L
6	弹簧	不锈钢 1.4310/301
7	O型圈	FKM/EPDM
8	阀座密封件	FKM/EPDM
9	阀体	黄铜、不锈钢 1.4305/303、PA (聚酰胺)
10	法兰	厚膜钝化表面 KOSA0101 (黄铜版本)，镀镍表面 (不锈钢版本)
11	线圈	环氧树脂

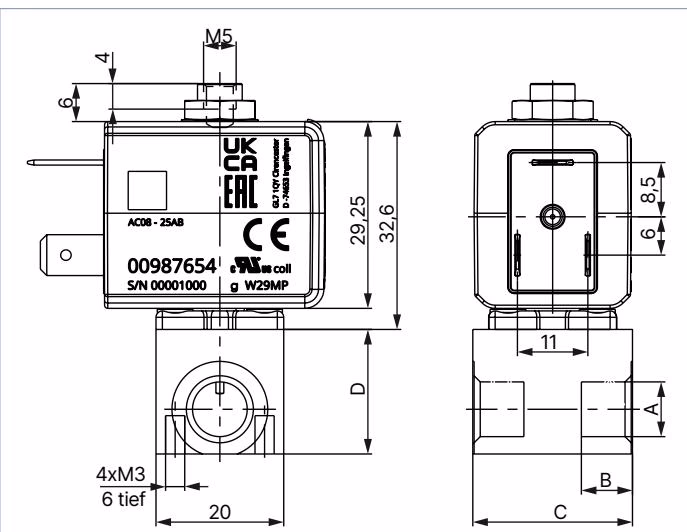

尺寸

螺纹版本

注意：尺寸 mm。版本符合工业标准 B 型。

管道接口	A [mm]	B [mm]	C [mm]	D [mm]
M5	5	20	14	-
G 1/8	8	25	19.5	-
NPT 1/8	7	25	19.5	-

安全与安装

危险：高压与触电风险

• 系统或装置中的高压导致受伤风险： 在对系统或装置进行操作前，请先关闭压力。排气或排空管道。
• 触电危险： 在对系统或装置进行操作之前，应关闭电源，并确保不会再次接通。请遵守适用的电气装置事故预防和安全规定。
• 燃烧风险： 电磁线圈在连续运行时会变得非常热。请将装置远离易燃物质和介质，并且只有戴上防护手套才能触摸装置。

安装建议

• 安装位置任意，建议执行机构朝上。
• 安装前检查管道是否有污垢，必要时进行清洁。
• 安装过滤器以防止故障（网孔尺寸：0.2...0.4 mm）。
• 注意流向。阀体上的字母表示流向：从 1(P) → 2(A)。
• 将阀门拧入管线时，请勿将电磁线圈用作杠杆。
