宝德（Burkert）3361 型创新的过程控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于高达 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。

经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的蓄能器运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。

产品特征

• 高精度动态调节
• 抗恶劣天气、冲击和振动特性的设计
• 由于阀座可更换，每种接口尺寸有多个 Kvs 值
• 有位置调节器和过程控制器可供选择
• 提供氢气和氧气版本

常规技术参数

属性	参数值
设计类型	截止型控制阀
公称直径	DN 10 至 DN 100, NPS 3/8 至 4
流向	与关闭方向相反 (阀座下)
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g)
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
介质温度	-40 °C 至 +230 °C
环境温度	-25 °C 至 +65 °C (无附加模块)
工作电压	24 V DC ± 10 % (最大残余波纹度 10 %)
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

断电状态下的安全位置

带有可选 SAFEPOS energy-pack 储能装置的设备，在断电时可运行至打开、关闭或可自由编程的位置。不带储能装置的设备将在最后一个位置受阻。

认证和符合性

• 防爆 (可选)： ATEX / IECEx 作为 3 类设备适用于 2/22 区。
• 北美认证： 执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
• 饮用水： 适用于最高温度 +85 °C 的饮用水领域。
• 食品和饮料/卫生： 符合 FDA、USP 第 VI 级生物相容性、EC 法规 1935/2004 以及中国食品 GB 标准。
• 特殊介质： 经过测试适用于气态氧气和氢气。

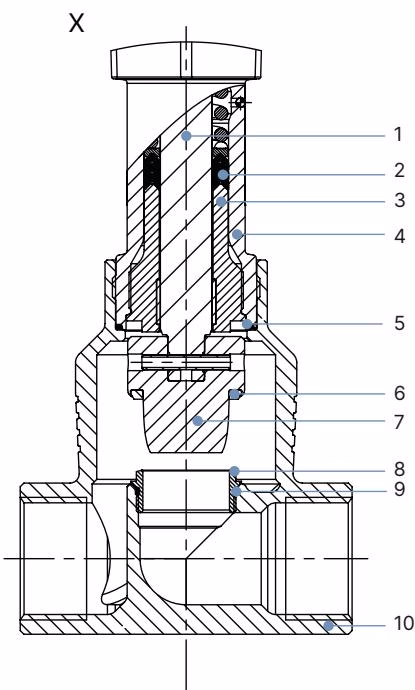

材料

编号	组件	材料
1	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
2	阀杆密封件	PTFE V形圈(实心)带弹簧补偿
3	导杆	不锈钢 1.4404 (316L)
4	填料函管	不锈钢 1.4401 (316)
5	阀体密封件	石墨或 PTFE
6	阀座密封件	不锈钢 1.4571(可选硬化)、PTFE 或 PEEK密封垫圈
7	调节锥	不锈钢 1.4571(可选硬化)
8	阀座	不锈钢 1.4571(可选硬化)
9	阀座的 O型圈	EPDM 或 PTFE
10	阀体	不锈钢 CF3M

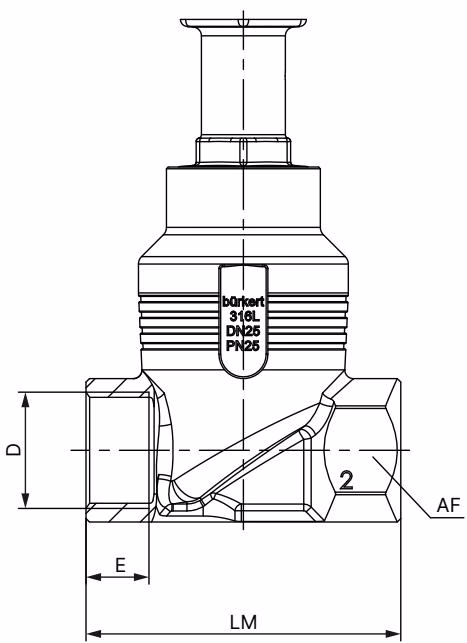

尺寸 (带螺纹接口)

DN	NPS	G	NPT	RC	LM	AF
10	3/8	12	10.3	10.1	65	27
15	1/2	14	13.7	13.2	65	27
20	3/4	16	14.0	14.5	75	34
25	1	18	16.8	16.8	90	41
32	1 1/4	20	17.3	19.1	110	50
40	1 1/2	22	17.3	19.1	120	55
50	2	24	17.6	23.4	150	70

(注：尺寸单位为 mm。另有法兰接口、焊接接口和卡盘接口可供选择。)

性能说明

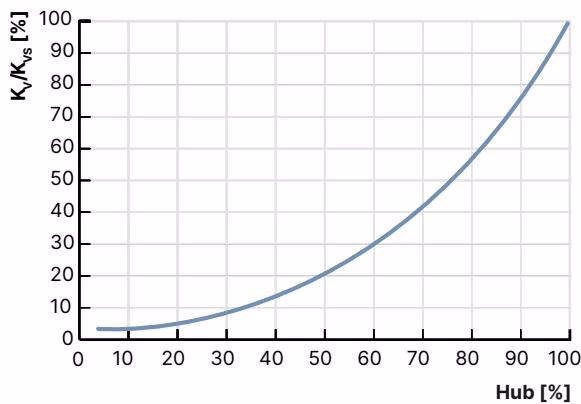

流量特性

截止型控制阀具有符合 DIN EN 60534-2-4 标准的等百分比流量特性曲线（线性可按需提供）。根据阀座标称尺寸，理论调节比最高可达 50:1。

阀座密封件使用极限

• 金属密封 (III/IV 级)： -40 °C 至 +230 °C。即使在要求严苛的工艺条件下也不受影响。对于气蚀或磨蚀性介质，可使用硬化的阀锥和阀座。
• 软密封 (VI 级)： PTFE (-40 °C 至 +130 °C) 或 PEEK (-10 °C 至 +230 °C)。通过使用塑料作为密封材料可以使调节阀密闭。在侵蚀增加的情况下不建议使用。

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。阀门位置可以通过电动手动开关改变，或者在没有电源电压的情况下通过机械式手动开关改变。
