宝德（Burkert）8647 型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。它们专为安全、完整地集成到 Siemens 公司分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。在气动输出端处可连接气动操作式过程阀、气动滑块或其它气动组件。

如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置。由此，在调试和保养时可节约时间。

系统概述

将西门子分布式 I/O 系统 SIMATIC ET 200SP / SP HA 的模块与 8647 型 AirLINE SP 阀块组合，构建一个集电子和气动元件于一体的集成系统。

连接单元

阀块的气源供应和排气通过连接单元实现。此外，阀块通过连接单元固定在标准导轨上。连接单元可选配压力表或电子压力传感器。

阀组件

阀组件将接口模块的电气控制信号转换为气动输出信号，并提供气动输出。阀组件有四插槽和八插槽两种。

基本电子模块（PQ 模块） 基本电子模块包含用于阀门的电气推入式接头、阀门驱动电子元件以及视觉状态指示器（LED 指示灯和图形液晶显示屏）。

基本气动模块 基本气动模块为阀门提供支撑，确保阀门的气源供应和排气，并提供气动输出。

气动电磁阀

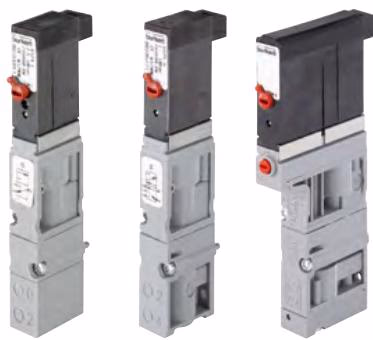

6524 型和 6525 型

6524 型（单阀和双阀）和 6525 型（单阀）先导阀由 6144 型先导翻转电磁阀和气动座阀组成。作用原理允许在功耗小且切换时间短的情况下切换高压。

0460 型

0460 型先导阀由带有双线圈的先导电磁阀和气动滑阀构成。作用原理允许在功耗小且切换时间短的情况下切换高压。

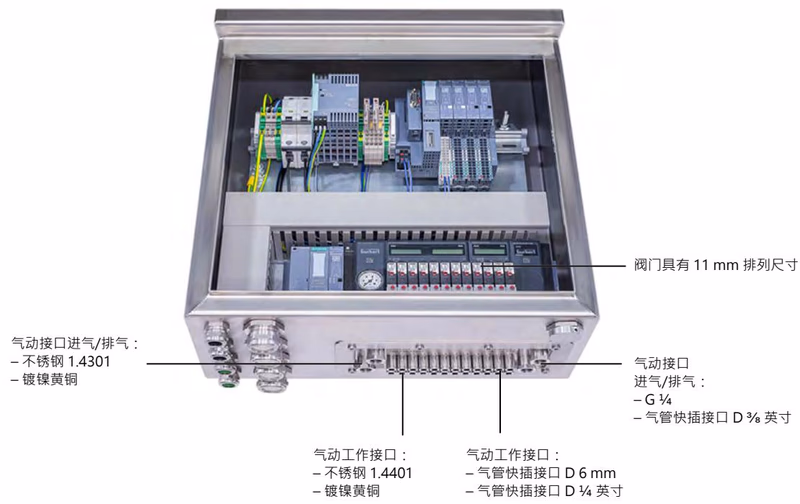

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

用于安全相关应用

安全说明

6524 型和 6525 型阀门在断电时会回到静止位置。选择适当的阀门回路功能取决于应用并由用户负责。

使用西门子 F-PM-E 电源模块启动系统 如果将 8647 型阀块运行在 ET 200SP 的 F-PM-E 24VDC/8A PPM ST 电源模块的电位组中，出于安全考虑，可以通过电源模块切断阀块的负载电压。该版本已有文档记录并经过安全评估。

常规技术参数

产品特征	0460 型、6524 型、6525 型
材料
阀体	PA（聚酰胺）、PC（聚碳酸酯）（阀门：PA、PPS 或铝）
密封件	NBR（阀门：FKM、NBR 和 PUR）
排列尺寸	11 mm
阀槽的数量	对于单阀：最多 64 个。对于脉冲阀和双阀：最多 32 个
阀片功能最大数量	阀块上有 64 个
压力范围	真空至 10 bar（经 UL 认证的真空至 8 bar）
流量 QNn 值（空气）	200 至 300 l/min
工作电压	24 V DC (±10 %)
每个阀门的标称功率	对于单阀：0.8 W。对于脉冲阀和双阀：2x 0.8 W
工作介质	含油和无油的干燥压缩空气、中性气体（推荐 5 μm 过滤器）
防尘防水	在封闭的控制柜内为 IP20、IP65
