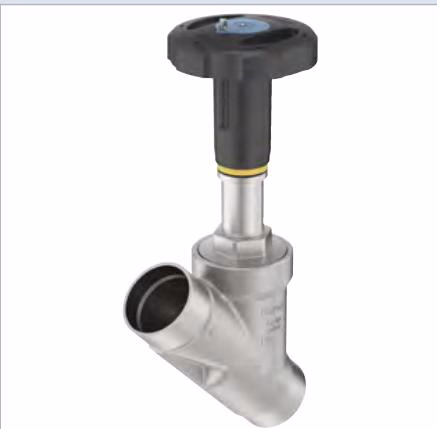

宝德（BURKERT）2920 型斜座阀由一个手动执行机构和一个由优质不锈钢制成的两通阀体组成。该手动操作阀门采用流量经过优化的阀体，应用范围广泛，既可用于关闭中性介质，也可用于关闭腐蚀性气体和液体介质。久经考验的自动调节主轴密封件可确保最佳的密封性，因此即使在频繁切换的情况下也能实现低维护运行。根据不同的应用，由 PTFE 或 PEEK 制成的软密封件可确保即使在苛刻的工作条件下也能实现可靠的阀座密封性。

该执行机构由优质塑料制成，适合在要求严苛的环境中使用。它有一个光学位置指示器，还可选配行程限制器和锁定装置。

产品型号与变体

2920、2921、2960 和 2961 型的区别在于阀体和控制锥。

型号	公称直径 DN	阀体	特点
2920 型	10 至 80	斜座阀体	无控制锥；用于纯关闭功能
2960 型	10 至 65	斜座阀体	带控制锥；带位置指示器和刻度，用于设置定义的流量
2921 型	10 至 100	直座阀体	无控制锥；用于纯关闭功能
2961 型	10 至 100	直座阀体	带控制锥；带位置指示器和刻度，用于设置定义的流量；带旋入式阀座，可更换以减小阀座尺寸

认证和符合性

• 压力设备指令： 2014/68/EU
• 防爆（可选）： ATEX / IECEx（适用于 1/21 区和 2/22 区）。EPS 18 ATEX 2 008 XII 2G Ex h IIC T4...T2 Gb / II 2D Ex h IIIC T135 °C...T300 °C Db。
• 饮用水： 适用于饮用水领域。材料符合与饮用水接触材料 (TrinkwasserV) 的评估原则 (UBA)。
• 食品和饮料/卫生： FDA（《联邦法规汇编》）、USP（美国药典委员会）、EC 法规 1935/2004 以及中华人民共和国食品 GB 标准。

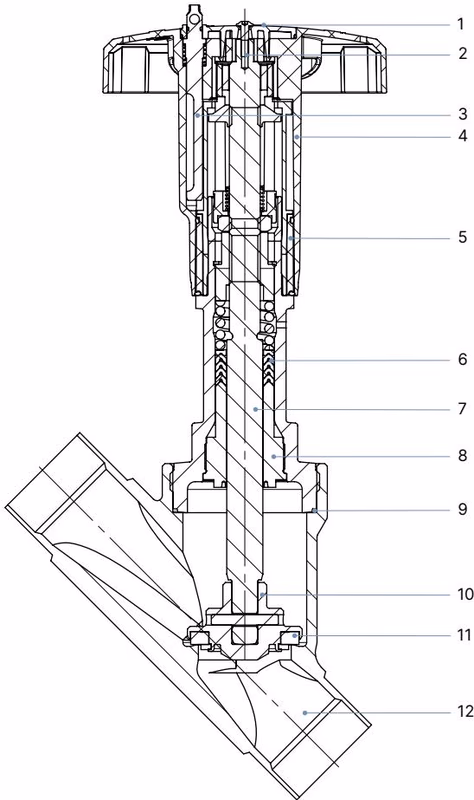

材料

编号	元件	材料
1	盖板	聚酰胺 (PA)
2	螺栓	不锈钢 1.4301
3	锁定销	不锈钢 1.4305
4	手轮	聚苯硫醚 (PPS)
5	可视化位置指示器带刻度	聚酰胺 (PA)
6	填料函	PTFE V 形圈(实心)，带弹簧补偿
7	阀杆	不锈钢 1.4401 (316)/1.4404 (316L)
8	导杆	DN 15...DN 50: PEEK；DN 65...DN 80: 不锈钢 1.4401 (316)/1.4404 (316L)
9	阀体密封件	石墨
10	摆板	不锈钢 1.4401 (316)/1.4404 (316L)
11	密封垫圈(可选)	PTFE 或 PEEK
12	阀体	不锈钢 316L/CF3M

技术参数

• 工作介质： 蒸汽、水、中性气体、酒精、油、燃料、液压液、盐溶液、碱液、有机溶剂
• 介质温度： -40 °C...+230 °C
• 环境温度： -10 °C...+60 °C
• 粘度： 最大 600 mm²/s
• 安装位置： 任意，最好执行机构朝上

尺寸

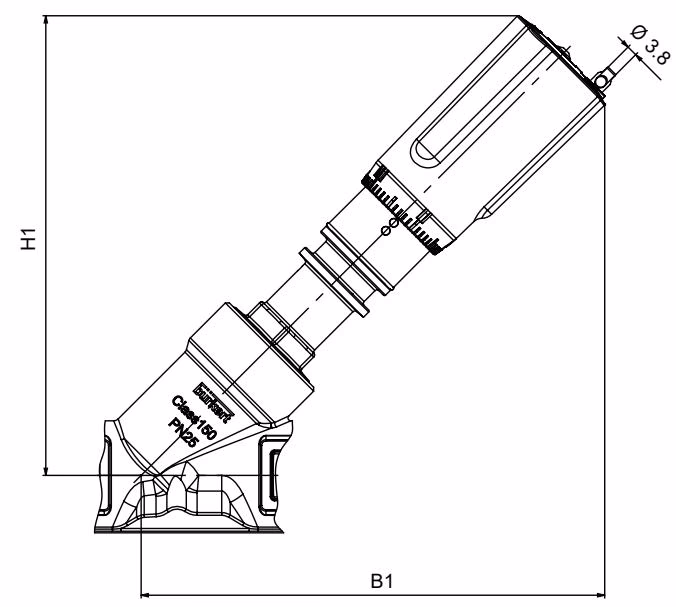

执行机构

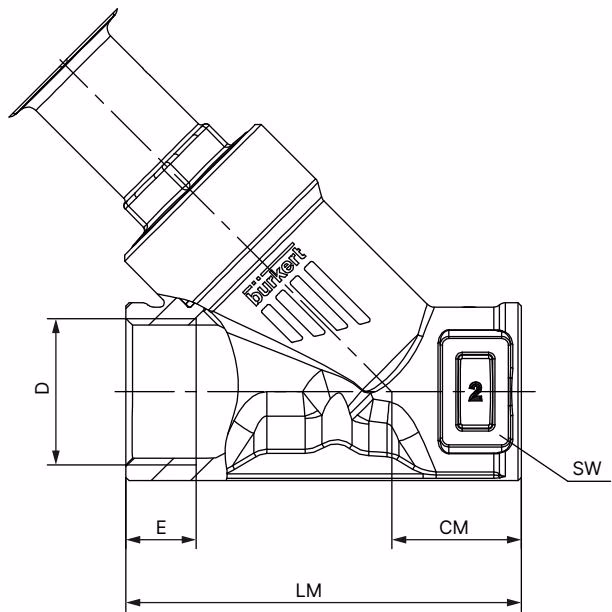

带螺纹接口的阀体

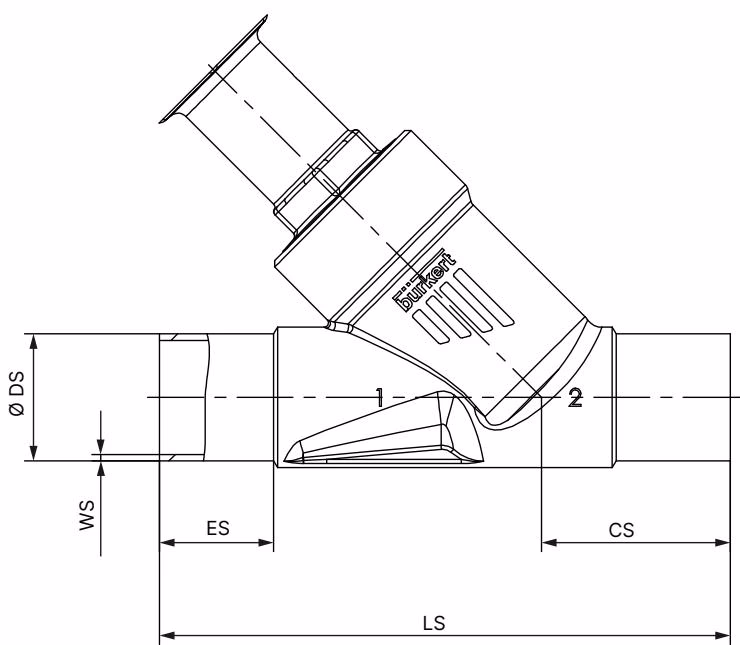

带有焊接接口的阀体

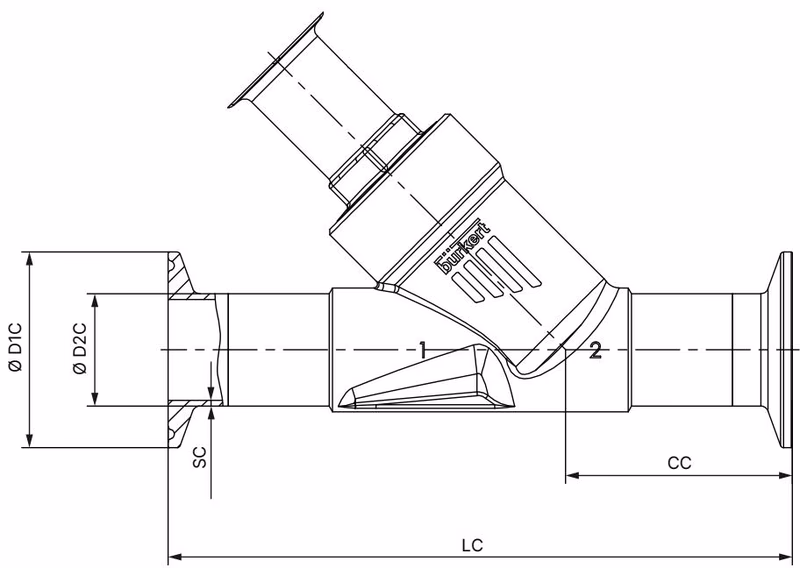

带卡箍接口的阀体

性能说明

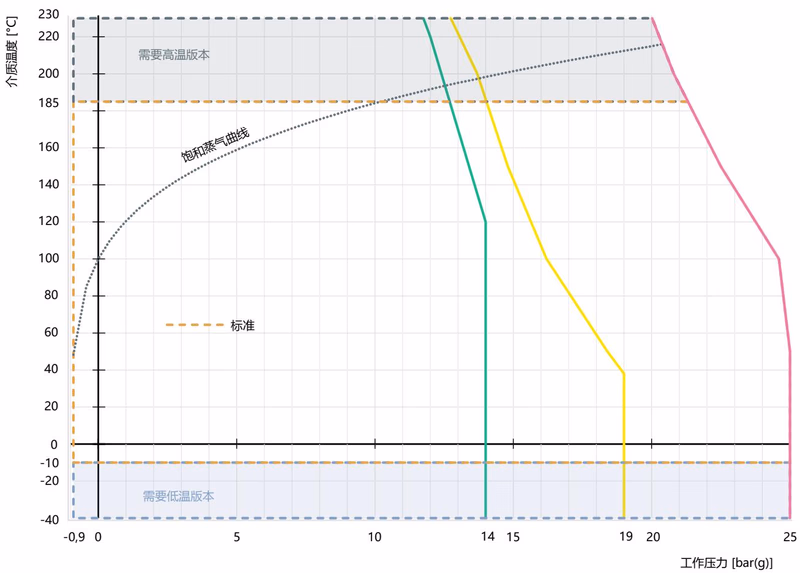

使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

可选版本的使用极限：

• 高温版本： 适合针对蒸气、中性气体和其他高达 +230 °C 的载热介质的应用。
• 水版本： 对于水温高达 +200 °C 的应用，填料函的特殊配置可显著延长使用寿命。
• 饮用水版本： 材料符合与最高 +85 °C 饮用水接触材料的评估原则 (UBA)。
• 低温版本： 适用于最低 -40 °C 的介质温度。

安装与操作

DANGER

高压和介质溢出导致受伤危险 在设备或系统上工作之前，请关闭压力。排空或排净管路。

WARNING

机械驱动部件导致挤压危险 请勿将手伸入阀体的开口中。

位置指示器

当逆时针转动手轮时，在位置指示器和手轮之间可以看到可重复的行程刻度。

INFO

行程刻度的可见性与阀门的关闭位置没有直接关联。根据阀门设计的不同，可重复的行程刻度可能在阀门打开时不可见，或者在阀门关闭时可见。

流向

阀座始终逆着介质流向关闭。因此，应设置流向，使阀门在阀座下方达到流量。

设置行程限制（可选）

可选配设置最小和最大行程限制。为此使用调节套筒。

锁定手轮（可选）

还可以选择锁定手轮，以防止意外或未经授权操作阀门。锁定销有一个孔 (Ø 3.8)，可用挂锁锁上以防止未经授权的使用。
