宝德（Burkert）8647 型 AirLINE SP 气动阀岛是一种模块化的电动气动自动化系统，由接口和阀组件组成。专为安全、完整地集成到 Siemens 公司分散式外围系统“SIMATIC ET 200SP”和“SIMATIC ET 200SP HA”而研发。在气动输出端处可连接气动操作式过程阀、气动滑块或其它气动组件。如果反馈传感器安装在气动组件上，则在所属先导阀上显示控制气动组件的位置。

产品特征

• 直接连接到 SIMATIC ET 200SP 和 ET 200SP HA I/O 系统
• 可以完全集成到西门子工艺控制系统 PCS7 中
• 通过 LC 显示器轻松诊断
• 可安全关闭阀门

常规技术参数

产品特征	0460型、6524型、6525型
阀体材料	PA（聚酰胺）、PC（聚碳酸酯）（阀门：PA、PPS 或铝）
密封件材料	NBR（阀门：FKM、NBR 和 PUR）
排列尺寸	11 mm
手动开关	标准
阀槽的数量	对于单阀：最多 64 个。对于脉冲阀和双阀：最多 32 个
压力范围	真空至 10 bar（经 UL 认证的真空至 8 bar）
流量 QNn 值（空气）	200 至 300 l/min，在 +20 °C、阀门入口处 6 bar 压力及 1 bar 压力差下测量
工作电压	24 V DC（电压允差 ±10 %）
电击防护	III 符合 DIN EN 61140, VDE 0140
防尘防水	在封闭的控制柜内为 IP20、IP65
环境温度	0 °C 至 +55 °C（使用 0460 型时：0 °C 至 +50 °C）

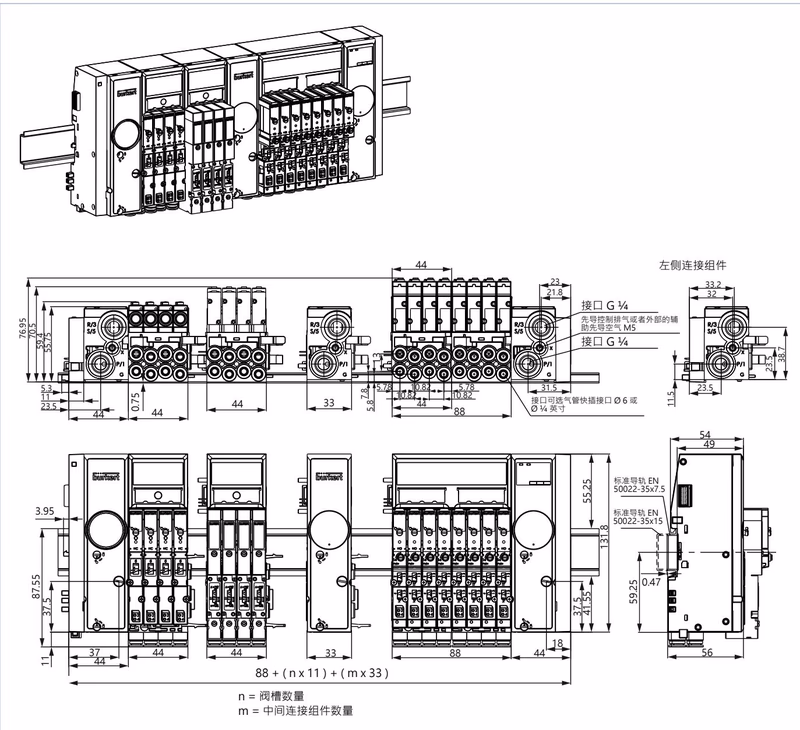

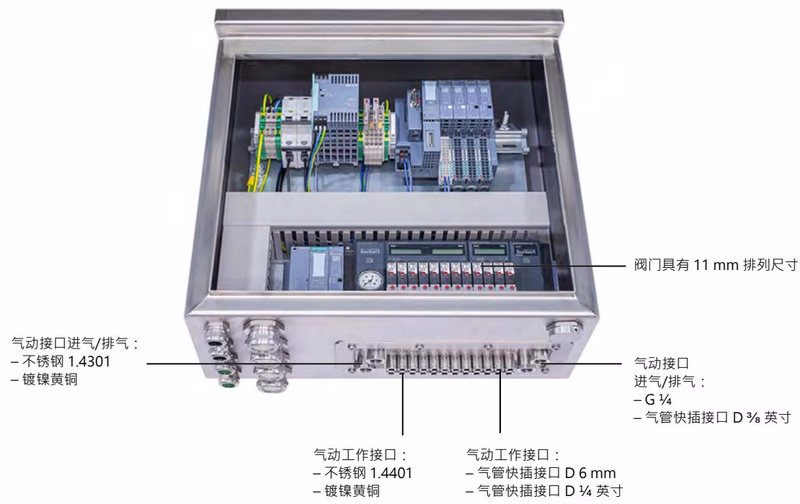

AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

电路功能

符号	说明
C (WW C)	二位三通电磁阀。伺服辅助，带手动开关。不通电时常闭位置。
D (WW D)	二位三通电磁阀。伺服辅助，带手动开关。不通电时常开位置。
H (WW H)	二位五通电磁阀。伺服辅助，带手动开关。通过接口 (1) 加压，因此接口 (2) 或 (4) 皆处于压力之下。
L (WW L)	三位五通电磁阀。带手动开关。中间位置所有接口锁闭。
N (WW N)	三位五通电磁阀。带手动开关。中间位置接口 2 和 4 排气。
Z (WW Z)	二位五通电磁阀。带 2 个线圈和手动开关的脉冲版本。

认证和符合性

• 防爆： ATEX: II 3G Ex ec IIC T4 Gc。IECEx: Ex ec IIC T4 Gc。可选：防爆作为 3 类设备适用于 2 区。
• 北美（美国/加拿大）： 可选美国和加拿大的 UL 列名认证，符合 UL 61010-1 和 CAN/CSA-C22.2 No. 61010-1 标准。

安装提示

• 外部阀门关断功能（EVS 功能）：开关触点应与阀块位于同一控制柜内。导线长度应限制在最长 2 m。
• 单阀的热插拔功能不能与 ATEX/IECEx 防爆认证结合使用。
