宝德（BURKERT）3361 型过程控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。

执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。通过久经考验自行调整式填料函搭配可更换的顶盖，实现最长的使用寿命和最高的密封性。

产品特征

• 高精度动态调节
• 抗恶劣天气、冲击和振动特性的设计
• 由于阀座可更换，每种接口尺寸有多个 Kvs 值
• 有位置调节器和过程控制器可供选择
• 现场总线适用（EtherNet/IP、PROFINET、Modbus TCP、EtherCAT）
• 可选配 SAFEPOS energy-pack 储能装置，在断电时运行至安全位置

常规技术参数

属性	规格
设计类型	截止型控制阀
公称直径	DN 10 至 100，NPS 3/8 至 4
流向	与关闭方向相反（阀座下）
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g)（可选）
公称压力	PN 25/PN 40 (DIN EN 1333)，Class 150 (DIN EN 1759)
流量曲线	等百分比、线性（可按需提供）
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
工作电压	24 V DC ± 10 %（最大残余波纹度 10 %）
防护等级	IP65/IP67 (DIN EN 60529)，NEMA 4X
介质温度	-40 °C 至 +230 °C
环境温度	-25 °C 至 +65 °C（仅限无附加模块）

断电状态下的安全位置

带有 SAFEPOS energy-pack 储能装置：打开、关闭或可自由编程的位置。不带储能装置：在最后一个位置受阻。

认证和符合性

根据不同的设备版本，3361 型符合多种标准和认证：

• 防爆：ATEX / IECEx（适用于 2/22 区）
• 北美：执行机构经美国和加拿大 UL 列名认证
• 饮用水：适用于最高温度 +85 °C 的饮用水领域
• 食品和饮料/卫生：FDA、USP、EC 法规 1935/2004、中国食品 GB 标准
• 其他：可用于氧气、氢气、TA-Luft

材料

组件	材料
执行机构外壳	铝合金，有粉末涂层
显示屏外壳/盲盖	PPS（标准），不锈钢 1.4301（对于 ATEX/IECEx）
阀体	不锈钢 CF3M
阀杆	不锈钢 1.4401 (316) / 1.4404 (316L)
阀杆密封件	PTFE V形圈（实心）带弹簧补偿
阀座密封件	不锈钢 1.4571（可选硬化）、PTFE 或 PEEK 密封垫圈
调节锥/阀座	不锈钢 1.4571（可选硬化）

性能说明

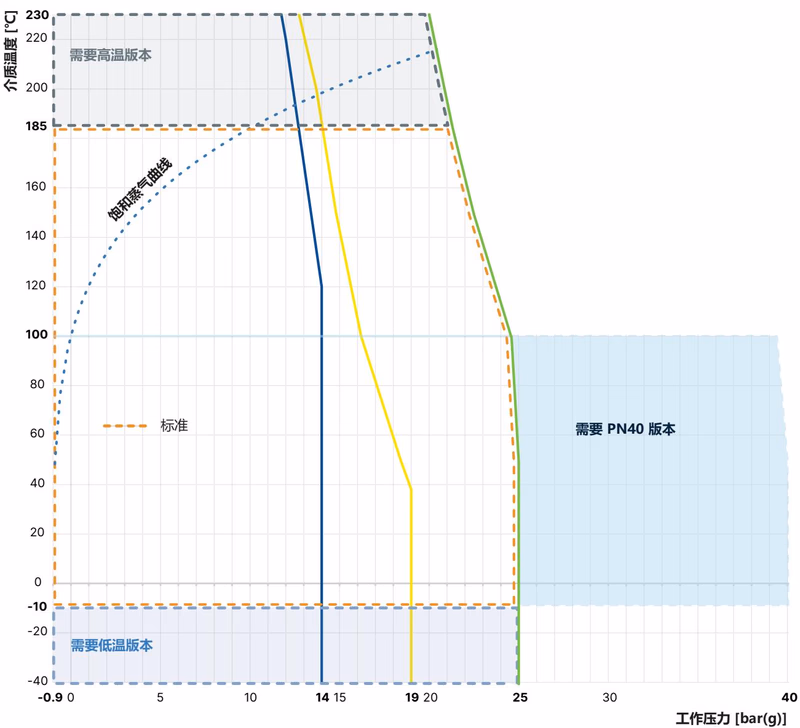

使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

温度限制

环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。特性曲线在最大工作条件（最大工作压力和电机功率）下确定。

产品结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。

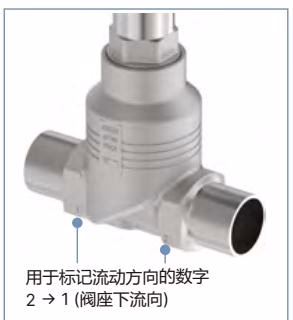

3361 AG2 型电动阀的结构

3361 AG3 型电动阀的结构
