宝德（BURKERT）3361 型电动二通直座控制阀是适应高要求的控制任务和使用条件的解决方案。带滚珠丝杠的电动执行机构以优异精度定位调节锥。其独特的特征在于 6 mm/s 的高定位速度，可以几乎无延时地反馈过程信号并根据客户的要求做出改变。介质的压力变化或波动不会影响阀门位置。

经过流量优化的阀体最多可装配 5 个不同的阀座，以精准适应客户要求。如有必要，可在断电时通过选装的蓄能器（SAFEPOS energy-pack）运行至安全位置。执行机构和阀门具有相互完美匹配且带有坚固表面的封闭式设计。这可确保达到快速无残留的易清洁性这一卫生要求。因其防护等级 IP65/IP67 和较高的抗冲击与抗振动特性，3361 型在恶劣的环境条件中使用也毫无问题。

常规技术参数

特征	参数
设计类型	截止型控制阀
公称直径	DN 10 至 100, NPS 3/8 至 4
断电状态下的安全位置	带有 SAFEPOS 储能装置：打开、关闭或可自由编程的位置。不带：在最后一个位置受阻。
流向	与关闭方向相反（阀座下）
工作压力	0 至 25 bar(g)，40 bar(g) 可按需提供。真空版本低至 -0.9 bar(g)（可选）
公称压力	PN 25/PN 40 (DIN EN 1333), Class 150 (DIN EN 1759)
Kvs 值	0.1 至 140 m³/h
流量曲线	等百分比、线性（可按需提供）
阀座泄漏	Class III、IV 和 VI (DIN EN 60534-4)
工作电压	24 V DC ± 10 %（最大残余波纹度 10 %）
介质温度	-40 °C 至 +230 °C
防护等级	IP65/IP67 (DIN EN 60529), NEMA 4X

执行机构尺寸说明

• AG2：执行机构尺寸 2 具有 1,300 或 2,500 N 的标称力，适用于阀座标称尺寸 3 至 50
• AG3：执行机构尺寸 3 具有 7,700 或 10,000 N 的标称力，适用于阀座标称尺寸 40 至 100

认证和符合性

3361 型提供多种认证和符合性，以满足严苛的应用需求：

• 防爆：ATEX / IECEx（适用于 2/22 区，Ex ec IIC T4 Gc / Ex tc IIIC T135 °C Dc）。
• 北美：执行机构经美国和加拿大 UL 列名认证 (UL 61010-1)。
• 饮用水：适用于最高温度 +85 °C 的饮用水领域 (TrinkwasserV)。
• 食品和饮料/卫生：FDA、USP（生物相容性）、EC 法规 1935/2004、中国食品 GB 标准。
• 其他：适用于氧气、氢气以及 TA-Luft。

材料

组件	材料
执行机构外壳	铝合金，有粉末涂层
显示屏外壳/盲盖	PPS（标准），不锈钢 1.4301（对于 ATEX/IECEx）
阀杆	不锈钢 1.4401 (316) / 1.4404 (316L)
阀杆密封件	PTFE V形圈（实心）带弹簧补偿
阀体	不锈钢 CF3M
阀座密封件	不锈钢 1.4571（可选硬化）、PTFE 或 PEEK 密封垫圈

性能说明

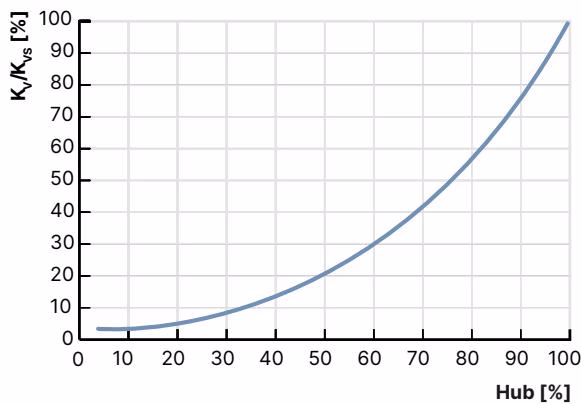

流量特性

根据阀座标称尺寸，截止型控制阀具有不同的理论调节比（最高 50:1）。等百分比流量特性曲线符合 DIN EN 60534-2-4 标准，线性曲线可按需提供。

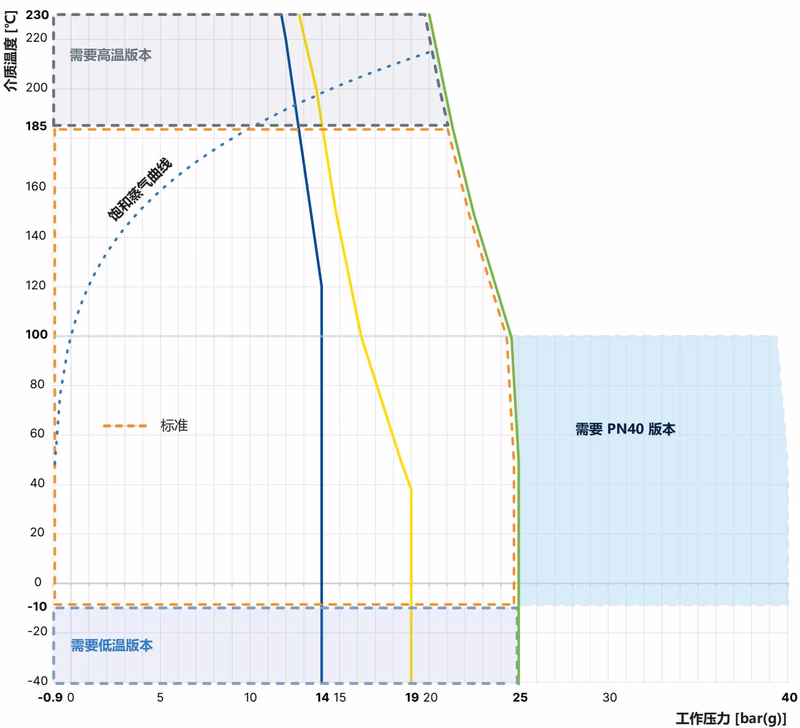

使用极限

除了最大工作压力外，Bürkert 过程阀的应用范围还受到依据相应标准的公称压力的限制。

温度限制

环境和介质的最高允许温度是相互关联的。设备型号的最高允许温度可以利用温度图的特征曲线来确定。特性曲线在最大工作条件下确定。针对有偏差的工作条件请联系 Bürkert 销售办事处。

产品特征和结构

电动线性执行机构由一个无刷直流电动机、一个传动机构和一个将力传递给调节锥的阀杆系统组成。集成式电子装置是通过标准信号（模拟）或现场总线（数字）被控制的。定位器和过程控制器可作为控制器版本使用。

现场总线接口（可选）

用于 EtherNet/IP、PROFINET、Modbus TCP 和 EtherCAT 的现场总线网关被集成到一个附加模块中。它有 2 个带有 4 针 M12 圆形接头的现场总线接口。网关不能在现场进行加装。

储能装置的安全位置（可选）

在断电的情况下，借助可选的 SAFEPOS energy-pack 储能装置，可以到达安全位置。所需的位置通过菜单设置（开/关或任何中间位置）。储能装置在最多 120 秒后就充满电并准备就绪。
