宝德（BURKERT）6440型（订货号 20092753）是一款伺服辅助式二位二通活塞阀，专为燃料电池系统和其他氢气应用中的安全切断阀而优化设计。该电磁阀结构十分紧凑，具有可靠的高密封性和超长的使用寿命。为了提高压力安全和泄漏安全，止动器和阀芯导向管被焊接在一起。电磁线圈采用耐化学腐蚀的环氧树脂制成，内部的滑环可显著提高干燥气体环境下的使用寿命。

此特定型号（20092753）配备 G 3/8 内螺纹接口，公称直径为 8.0 mm，工作压力范围为 0 至 25 bar。阀体采用坚固的不锈钢材质，搭配 EPDM 密封件，适用于 -40 °C 至 +90 °C 的介质温度。该阀门工作电压为 24 V DC，在连接合适的电缆插头时可达到 IP65 防护等级。

常规技术参数

产品特征	规格
材料
密封件	EPDM
阀体	不锈钢 1.4404/316L
线圈	环氧树脂
密封性
内部泄漏率	$1 \times 10^{-4}$ mbar l/s (>1.5 bar 差压)
外部泄漏率	$1 \times 10^{-4}$ mbar l/s
压力与流量
压力等级	PN 40 bar (DN 6/DN 8)
爆破压力	>250 bar (螺纹阀体)
公称直径	DN 8 (8.0 mm)
回路功能	A (常闭)
线圈耐热绝缘等级	环氧树脂线圈 H 级
性能数据
负载周期	连续运行 100% ED
切换时间 (DN 6, DN 8)	打开: 10...20 ms / 关闭: 40...50 ms
介质参数
工作介质	中性气体（例如压缩空气、氮气），针对氢气进行了优化
介质温度	-40 °C...+90 °C
粘度	最大 $21\text{mm}^2/\text{s}$ (21 cSt)
环境与安装
安装位置	任意，建议执行机构朝上
环境温度	-40 °C...+55 °C / +75 °C 适用于固定应用（具体取决于功率等级）

INFO

在 +20 °C、阀门出口处 6 bar 压力时测量，打开：压力增加 0–90%，关闭：压力下降 100–10%。

回路功能

图标	说明
	作用方式 A (WW A) 二位二通电磁阀 伺服辅助 在断电位置关闭

认证和符合性

防爆认证

6440 型系列可选配符合 2 类（1/21 区）或 3 类（2/22 区）的防爆认证。组件的 Ex 标识根据线圈类型（AC10 或 AC19）和连接方式（接出电缆、接线盒或插头接线片）而有所不同。

北美（美国/加拿大）

• UL 危险场所： 可选美国和加拿大危险场所 UL 列名（Class I, Zone 1; Class I, Division 2, Groups A, B, C 和 D; Class II + III, Division 2, Group F 和 G）。
• 加拿大和美国 CSA： 阀门经过加拿大和美国 CSA 认证，可作为氢气安全切断阀门，符合 UL 429 和 CSA 139 标准。

DNV GL 分类

可选 DNV GL 分类，适用于船舶、海上设备、高速船和轻型船。本产品经认证可安装在所有 DNV GL 分类船舶上。

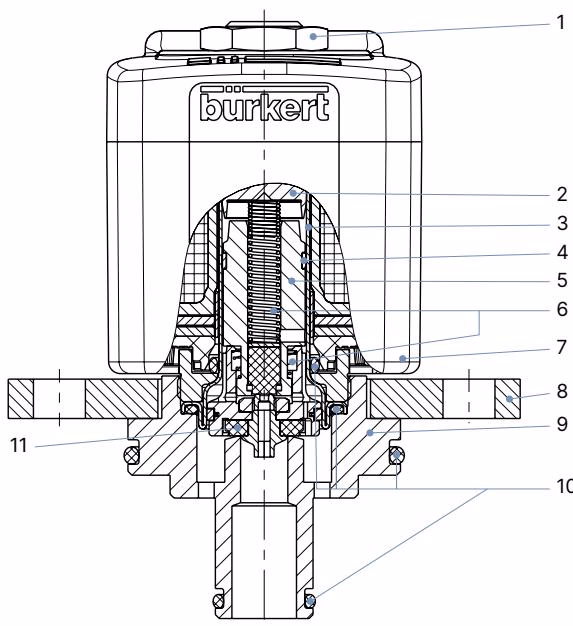

材料说明

编号	元件	材料
1	螺母	不锈钢 1.4305/303，PTFE 涂覆
2	止动器	不锈钢 1.4113/434
3	阀芯导向管	不锈钢 1.4303/305/308
4	导向环	PTFE 碳填充
5	柱塞	不锈钢 1.4113/434
6	弹簧	不锈钢 1.4310/301
7	线圈	环氧树脂
8	固定片	不锈钢 1.4301/304
9	阀体	不锈钢 1.4404/1.4571/316L/316Ti
10	外装式密封件	EPDM
11	完整活塞	不锈钢 1.4305/303，PPS，PTFE 碳填充，EPDM

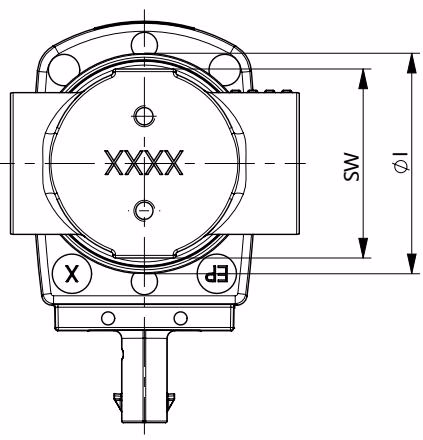

尺寸（螺纹版本）

尺寸单位为 mm。以下尺寸适用于 6440 型阀门的螺纹版本，对应于订货号 20092753（G 3/8 接口）。

DN	A (阀体接口)	B	C	(D)	(E)	F	G	I	J	(P)	SW
8	G 3/8	12	50	62	74	18	M4	27	4.5	42.5	24
