宝德 (BURKERT) 20092884 (6440 型) 伺服辅助式二位二通活塞阀专为燃料电池系统和其他氢气应用中的安全切断而设计。该特定型号配备 G 1/4 内螺纹和 8.00 mm 通径，在 24 V DC 电源下可实现 0 至 25 bar 的公称压力。止动器和阀芯导向管被焊接在一起以提高压力安全性，螺纹阀体的爆破压力 >250 bar，内部泄漏率低至 1 x 10^-4 mbar l/s。电磁线圈采用耐化学腐蚀的环氧树脂制成，内部滑环可显著提高干燥气体环境下的使用寿命。

常规技术参数

特征	规格
密封件	EPDM
阀体材料	不锈钢 1.4404/316L
线圈材料	环氧树脂 (耐热绝缘等级 H 级)
内部泄漏率	1 x 10^-4 mbar l/s (>1.5 bar 差压)
外部泄漏率	1 x 10^-4 mbar l/s
爆破压力	底板连接阀体和螺纹阀体为 >250 bar
负载周期	连续运行 100% ED
切换时间 (DN 6, DN 8)	打开: 10...20 ms / 关闭: 40...50 ms
工作介质	中性气体 (例如压缩空气、氮气)，针对氢气进行了优化
介质温度	-40 °C 至 +90 °C
环境温度	-40 °C 至 +55 °C / +75 °C (适用于固定应用，取决于功率等级)
防护等级	标准 IP65 (带 2518 型插头)；IP6K9K (带汽车插头)

功率降低要求

对于伴随环境温度升高的移动应用，必须在最长 500 ms (触发脉冲) 后借助电流控制或 PWM 信号将功率降低至标称功率的 25% (保持阶段)。

回路功能

• 作用方式 A (WW A): 二位二通电磁阀，伺服辅助，在断电位置关闭。

认证和符合性

• 防爆认证 (可选): 特定线圈类型提供符合 2 类 (1/21 区) 和 3 类 (2/22 区) 的 ATEX/IECEx 防爆认证。
• 北美 (美国/加拿大): 获得 UL 危险场所列名 (E504714)，并根据 UL 429 和 CSA 139 获得加拿大和美国 CSA 氢气安全切断阀认证。
• DNV GL 分类: 经认证可安装在所有 DNV GL 分类船舶上 (船舶、海上设备、高速船和轻型船)。

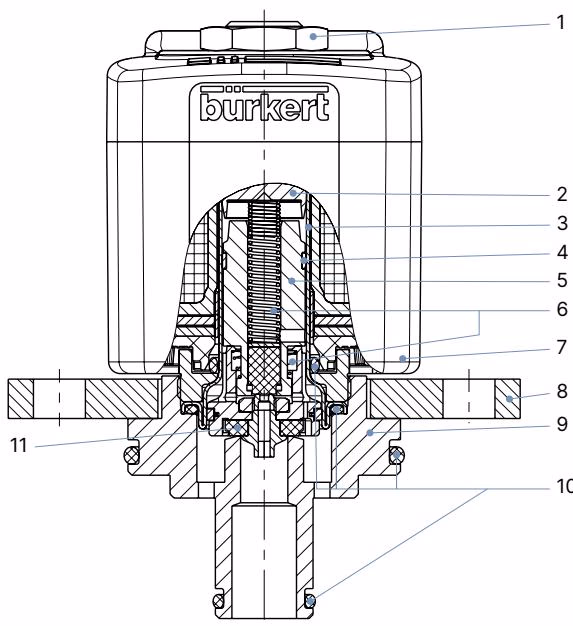

材料说明

编号	元件	材料
1	螺母	不锈钢 1.4305/303, PTFE 涂覆
2	止动器	不锈钢 1.4113/434
3	阀芯导向管	不锈钢 1.4303/305/308
4	导向环	PTFE 碳填充
5	柱塞	不锈钢 1.4113/434
6	弹簧	不锈钢 1.4310/301
7	线圈	环氧树脂
8	固定片	不锈钢 1.4301/304
9	阀体	不锈钢 1.4404/1.4571/316L/316Ti
10	外装式密封件	EPDM
11	完整活塞	不锈钢 1.4305/303, PPS, PTFE 碳填充, EPDM

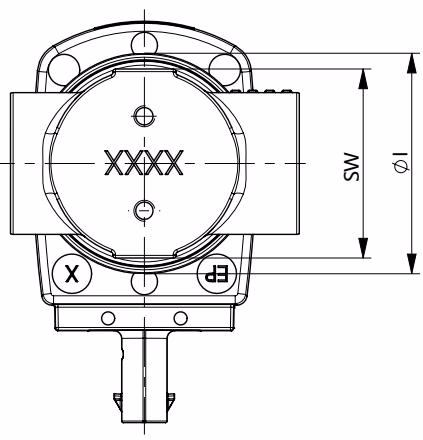

尺寸 (螺纹版本)

DN	A (阀体接口)	B [mm]	C [mm]	(D) [mm]	(E) [mm]	F [mm]	G	I [mm]	J [mm]	(P) [mm]	SW [mm]
6	G 1/4	12	40	61	71	18	M4	27	4.5	41.5	24
8	G 1/4	12	50	62	74	18	M4	27	4.5	42.5	24
12	G 1/2	14	55	96	110	42	5	62	36	-	36
16	G 3/4	16	99	115	-	-	-	-	-	-	-

性能描述

功耗 (Kick and Drop 线圈 AC/DC): “Kick and Drop”线圈包含采用双线圈技术的集成电子元件，可用于短暂地增加和降低功率。

公称直径 (DN)	线圈尺寸 [mm]	冷态功率 吸合功率 [W] 500 ms	冷态功率 保持功率 [W]	热态功率 保持功率 [W]
6 / 8	40 (6)	20	2	2
12 / 16	42 (K)	44	6.5	5.5
