宝德（BURKERT）20093765（6213 型）是一种伺服辅助式二位二通隔膜阀。阀门通过膜片的弹簧连接辅助打开过程。该标准版本适用于液体介质，完全打开阀门需要一个最小压差。为了减少操作过程中的电力消耗，线圈集成了采用双线圈技术的 Kick and Drop 电子元件。

• 伺服辅助式隔膜阀，公称直径达 DN 40。
• 弹性耦合隔膜，可在无压差情况下打开。
• 采用阻尼设计，噪音低。
• 高流量，设计紧凑。
• 节能双线圈技术，Kick and Drop 设计。

常规技术参数

属性	规格
密封件	FKM
阀体	不锈钢 1.4408
线圈	环氧树脂 (绝缘等级 H)
阀门内部	不锈钢和塑料 (PPS)
负载周期	连续运行 100% ED；KD 线圈每分钟最多开关 6 次
电压允差	±10%
粘度	最大 21 mm²/s
防护等级	IP65 带电气连接插头 2518 型
安装位置	任意，建议执行机构朝上

回路功能

作用方式 A (WW A)： 二位二通电磁阀，伺服辅助，在断电位置关闭。

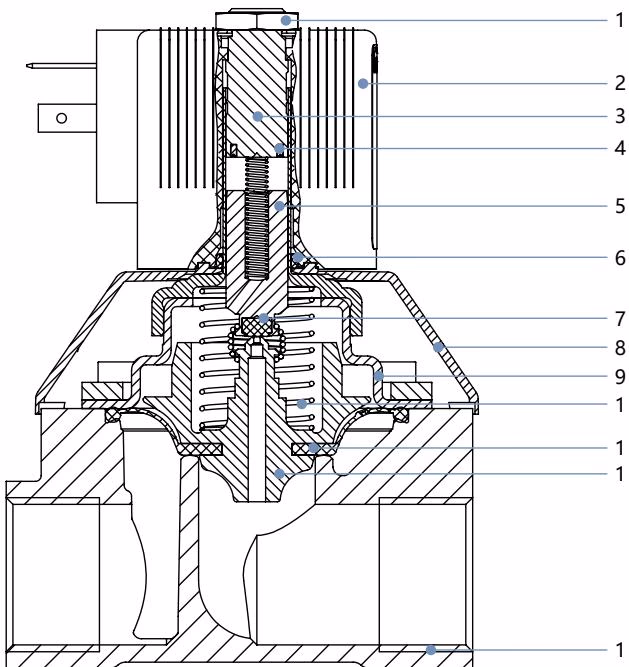

材料说明

所示截面图与公称直径为 20 的标准版本相符。对于其他版本和公称直径，截面图会有所不同。

编号	元件	材料
1	螺母	钢 (厚膜钝化，符合 RoHS 标准)，不锈钢 1.4305，PTFE 涂覆
2	线圈	环氧树脂
3	止动器	不锈钢 1.4113
4	短路环	银 (Ag) (带不锈钢阀体)
5	衔铁	不锈钢 1.4113
6	O 型圈	FKM
7	阀芯密封件	FKM
8	保护罩	PA6
9	盖子	不锈钢 1.4301 (DN 10~DN 25)
10	弹簧	不锈钢 1.4310
11	膜片	FKM
12	膜片支架	PPSGF40 与不锈钢部件组合
13	阀体	不锈钢 1.4408

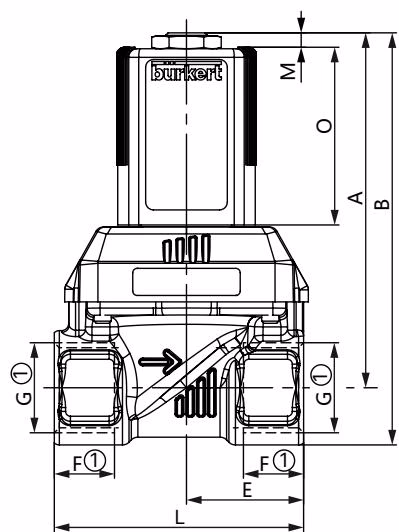

尺寸

尺寸 mm。对于 G 螺纹，尺寸 F1 和 G1 适用。 针对 DN 10 且带 G 3/8 螺纹的版本：

• A: 71.1
• B: 82.1
• C: 36
• D: 46
• E: 22
• F1: 12
• G1: G 3/8
• L: 50
• SW: 22

安装与安全

危险

系统中的高压导致受伤风险： 在松开管路或阀门之前，关闭压力并给管路排气。 触电导致受伤风险： 将手伸进设备或系统之前，请关闭电源并防止其重新启动。遵守适用的电气设备事故预防和安全法规。

安装提示

• 安装前清洁管路中的任何污染。
• 在阀门入口上游安装集污器 (≤ 500 µm)。
• 使用开口扳手将设备固定在阀体上，然后拧入管路。请勿将线圈用作杠杆臂。
• 注意流向：阀体上的箭头指示流向。

过热危险

在未预先安装阀门的情况下连接线圈将导致过热并损坏线圈。只有在安装阀门后，才连接线圈。
