宝德（BURKERT）8652 型 AirLINE 阀岛专门针对过程自动化要求而研发。LC显示屏上的新诊断功能既能以纯文本又能以图标形式显示。这简化了所显示消息的分配，从而在调试和维护期间节省时间。此外，还可以向控制器发送诊断消息，快速总览设备状态。硬件配置针对控制柜底板安装进行了优化，也可以安装到标准导轨上。重要的气动功能确保过程安全性提高，例如排气管道中的止回阀可防止因产生的压力峰值意外松开。

• 可安全关闭阀门
• 通过 PROFINET S2 提高系统可用性（系统冗余）
• 通过气动功能实现过程安全性
• 优化开关柜底板安装
• 符合 ATEX/IECEx 2 区、CCC、cURus HazLoc 的防爆版本

常规技术参数

产品特征	说明
外壳材质	PA（聚酰胺）
密封件材质	NBR 和 PUR
单阀片宽度	11 mm
手动开关	可选手动，带键控手动、锁扣
阀槽的数量	最大 24
可控最大阀数	最大 48
压力范围	真空至 10 bar
外部供气	3 至 10 bar
流量 QNn 值（空气）	310 l/min（在+20°C、阀门入口处 6 bar 压力及 1 bar 压力差下测量）
工作电压	24 V DC (±10%)
每个阀门的标称功率	0.7 W（功率下降之后 0.175 W）
每个阀门的额定电流	29 mA（功率下降后 10 mA）
工作介质	无油和含油的干燥压缩空气、中性气体（推荐 5 μm 过滤器）
环境温度	-10 °C 至 +55 °C
防护等级	裸露安装时 IP20；在封闭电控柜内用铝质快装底板安装时 IP65

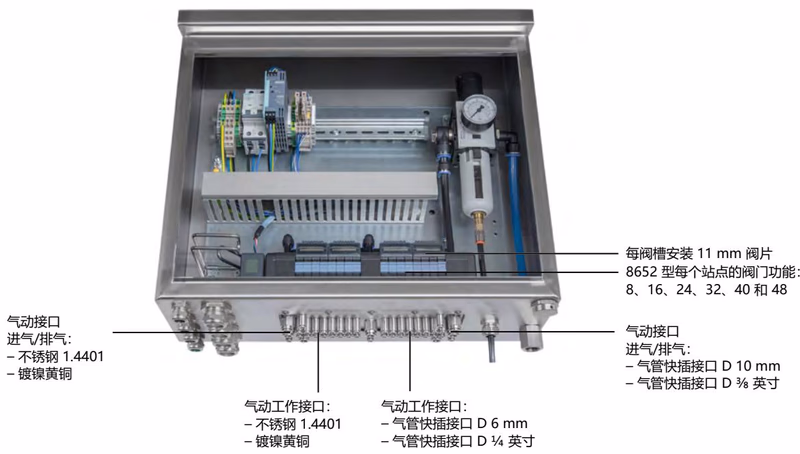

铝质快装底板 AirLINE Quick

借助 AirLINE Quick，显著减少控制柜中组件的使用。借助 AirLINE Quick 适配器，阀岛可直接装配在控制柜底板或控制柜壁上。

您的优势：

• 在控制柜中占用空间更少
• 由此可使用更紧凑的控制柜
• 通过直接在控制柜底板上连接软管接头，减少安装工作

产品特征	说明
AirLINE Quick 适配器板	不锈钢 1.4301，阳极氧化铝
工作-气管快装接口	不锈钢 1.4401，镀镍黄铜
每个站点的阀门功能	8、16、24、32、40 和 48
气动进气/排气	气管快插接口 D10 mm, 3/8 英寸
工作-气管快装接口	气管快插接口 D6 mm, 1/4 英寸

认证和符合性

• 防爆： 可选 ATEX/IECEx（II 3G Ex ec IIC Gc / II 3D Ex tc IIIC Dc）。作为 3 类设备适用于 2/22 区。
• 北美（美国/加拿大）： 可选 UL 列名认证（UL 61010-1）及危险场所 UL 认可（Class I, Zone 2; Class II, Zone 22; Class I, Division 2）。
• 中国强制认证 (CCC)： 具有此防爆认证的产品适合在中国引进并用于危险应用。

潜在爆炸区域中的安全提示

在潜在爆炸区域（ATEX 2/22 区）使用设备时：

• 电压导致危险： 在当前爆炸性环境中，对于 24 V 电源、SIA、EVS、数字输入等功能，连接端子只能在断电状态下插入或拔出。
• 热插拔： 禁止在当前爆炸性环境中使用热插拔功能。仅当借助合适的测试设备证明并确保在一定时间内不存在爆炸性环境时，才允许使用。
• 静电电荷： 只能用湿布或防静电布轻轻擦拭来清洁设备表面，以防止静电放电引起爆炸危险。

外形尺寸

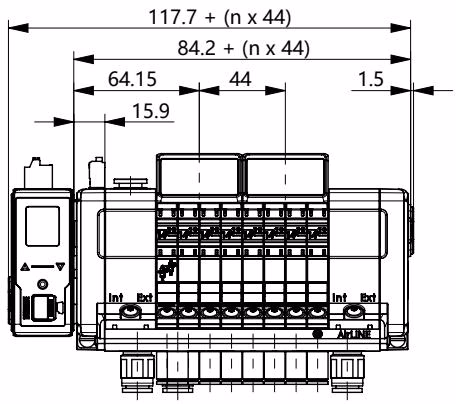

4 阀槽、8 阀槽和 12 阀槽版本

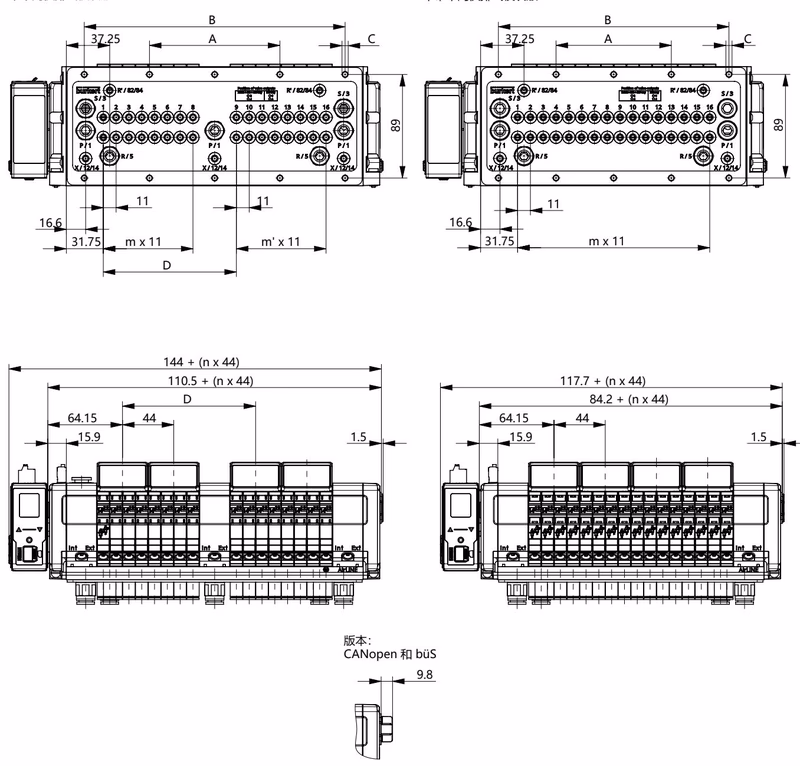

16 阀槽、20 阀槽和 24 阀槽版本

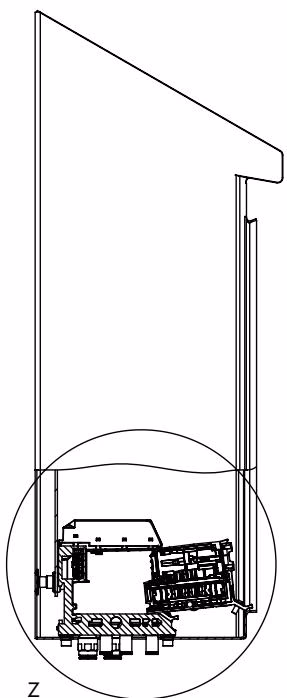

产品安装

为了能够使用热插拔功能，在阀岛安装至控制柜内时应当注意与控制柜前缘的最小间距。

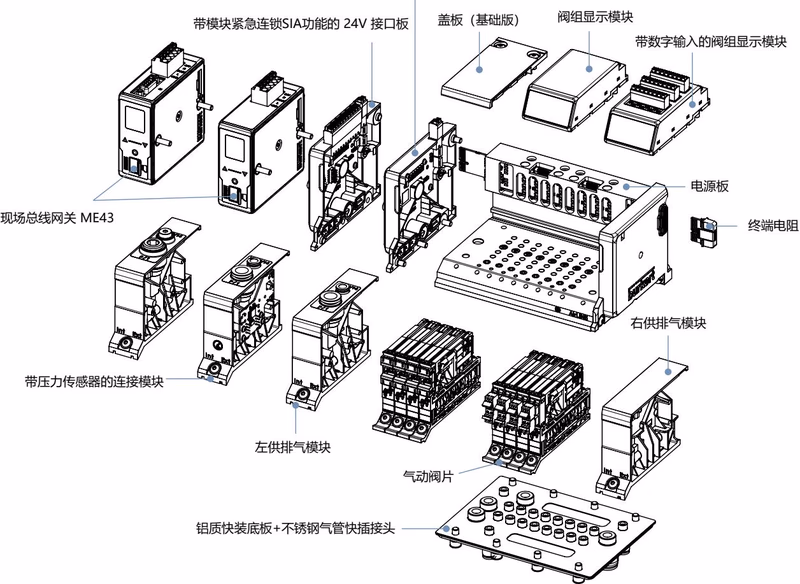

产品组成和结构

带 DI 接点的显示模块（可选）

通过电子模块进行数字输入供电（24V）。每个数字输入的电流强度限制为最大 30 mA。可使用市售的 3 线制传感器和电压介于 10–30 V 之间的 2 线制传感器以及机械无源干接点开关。

用于安全关闭的 6534 型阀门，SIA 版本（可选）

用于安全关闭的 6534 型阀门（SIA 版本）配备额外的连接端子。这使得阀门的电路能够通过外部开关中断。这些阀门版本无手动开关。要使用关闭功能，请将接口与无源干接点（机械开关或继电器）连接。

配置示例

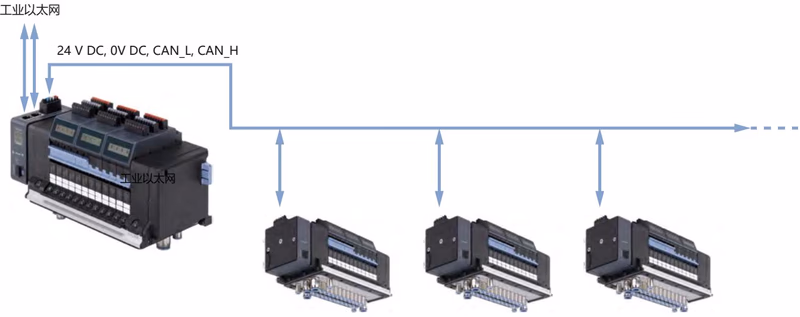

下图显示了一个网络示例，其中以带工业以太网版本（PROFINET IO、EtherNet/IP、Modbus TCP、EtherCAT、CC-Link IE Field Basic）的 AirLINE 8652 型作为主阀岛，以配备 büS 版本的各种 AirLINE 8652 型作为从阀岛。
